”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 少本理子大军 2.2直线的投影 两点确定一条直线，将两点的同面投影用直线连接， 就得到直线的两面投影。 0 Yw b 2
2 2.2 直线的投影 两点确定一条直线，将两点的同面投影用直线连接， 就得到直线的两面投影。 W H

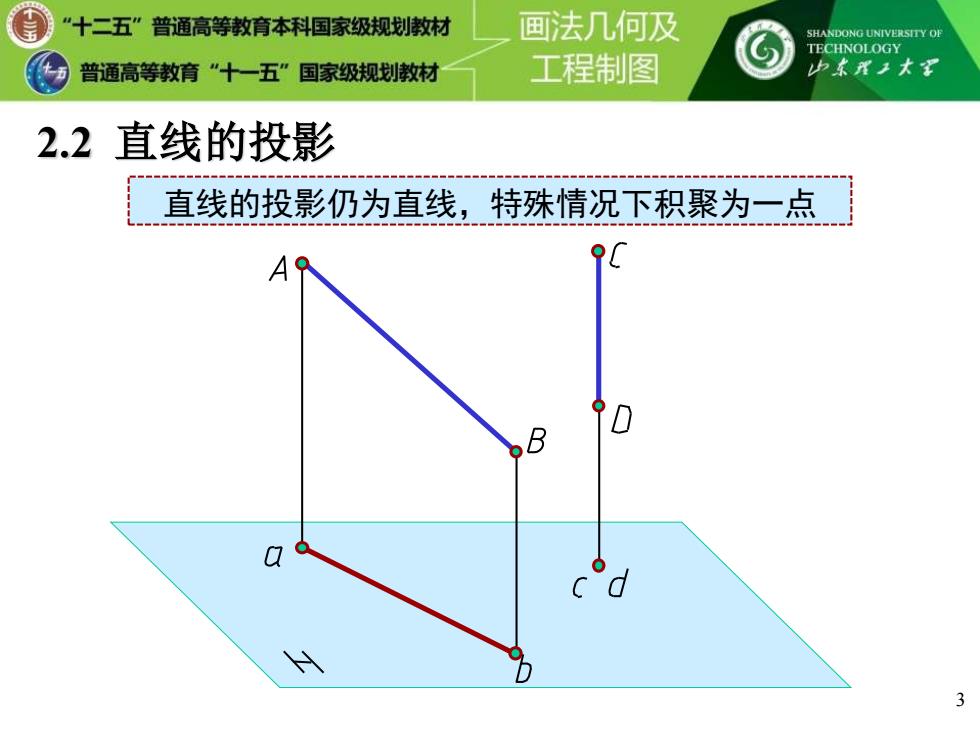

”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 少本X工大罗 2.2 直线的投影 直线的投影仍为直线，特殊情况下积聚为一点 0 D B 3
3 2.2 直线的投影 直线的投影仍为直线，特殊情况下积聚为一点
”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 山本理工大军 2.2.1各种位置直线的投影特性 一般位置直线（投影面倾斜线） 0 b 三个投影都与投影轴倾斜且都小于实长 三个投影与投影轴的夹角都不反应直线对投影面的夹角
4 一般位置直线（投影面倾斜线） 2.2.1 各种位置直线的投影特性 三个投影都与投影轴倾斜且都小于实长 三个投影与投影轴的夹角都不反应直线对投影面的夹角
“十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 少东X1大军 2.2.1各种位置直线的投影特性 投影面平行线 平行于一个投影面而与另外两个投影面成倾斜 正平线 水平线 侧平线
投影面平行线 平行于一个投影面而与另外两个投影面成倾斜 正平线 水平线 侧平线 2.2.1 各种位置直线的投影特性
