”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育”十一五”国家级规划教材 工程制图 山本用王大军 第7章1 图样画法 7.1物体外形的表达一视图 7.2物体内形的表达一剖视图 7.3断面图 7.4局部放大图 7.5简化画法和其他规定画法 7.6表达方法综合举例
第7章 图样画法 7.1 物体外形的表达——视图 7.2 物体内形的表达——剖视图 7.3 断面图 7.4 局部放大图 7.5 简化画法和其他规定画法 7.6 表达方法综合举例
”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 少东开王大家 7.2物体内形的表达 剖视图 7.2.1剖视的概念 底座结构分析
7.2 物体内形的表达——剖视图 7.2.1 剖视的概念 底座结构分析

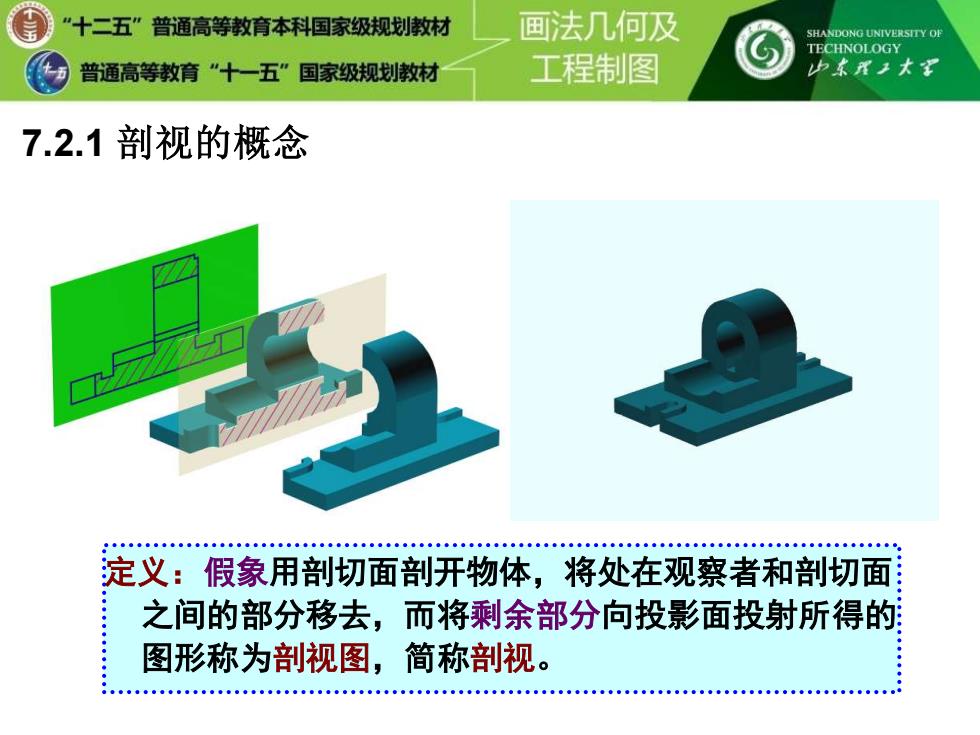

”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育”十一五”国家级规划教材 工程制图 山本用王大军 7.2.1剖视的概念 定义：假象用剖切面剖开物体，将处在观察者和剖切面 之间的部分移去，而将剩余部分向投影面投射所得的： 图形称为剖视图，简称剖视。 .%
7.2.1 剖视的概念 定义：假象用剖切面剖开物体，将处在观察者和剖切面 之间的部分移去，而将剩余部分向投影面投射所得的 图形称为剖视图，简称剖视

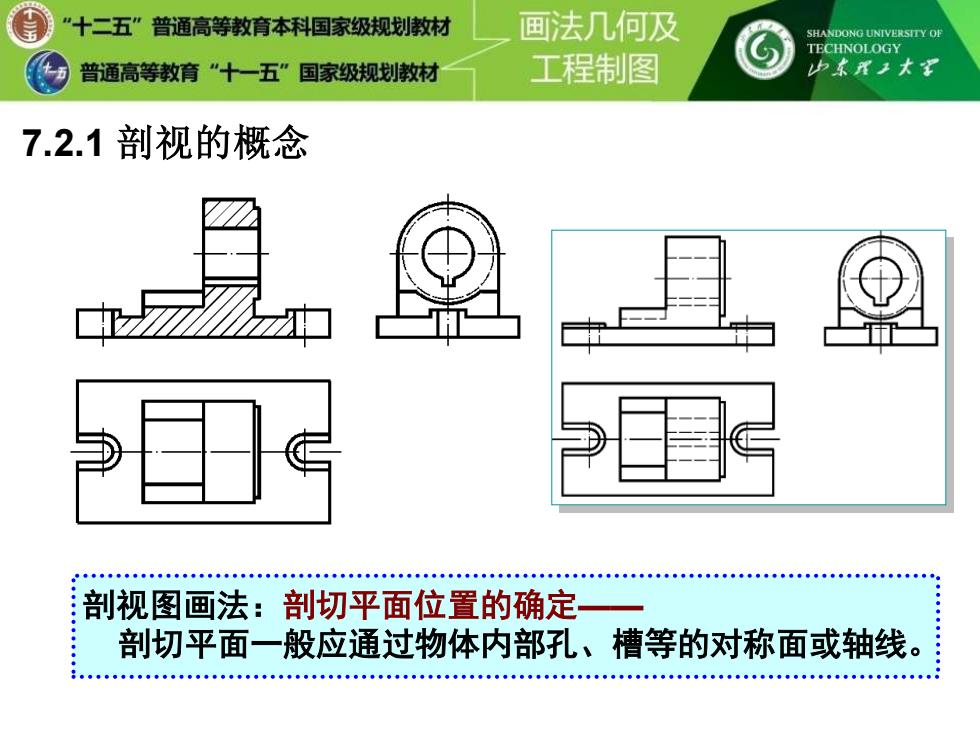

十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 少本开王大家 7.2.1剖视的概念 e四空 剖视图画法：剖切平面位置的确定 剖切平面一般应通过物体内部孔、槽等的对称面或轴线
7.2.1 剖视的概念 剖视图画法：剖切平面位置的确定—— 剖切平面一般应通过物体内部孔、槽等的对称面或轴线
”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育”十一五”国家级规划教材 工程制图 少本X工大军 7.2.1剖视的概念 剖视图画法：剖面符号的画法 : 在剖面区域画倾斜45°、间隔一致、互相平行的一组细实线
7.2.1 剖视的概念 剖视图画法：剖面符号的画法—— 在剖面区域画倾斜45°、间隔一致、互相平行的一组细实线。 ×
