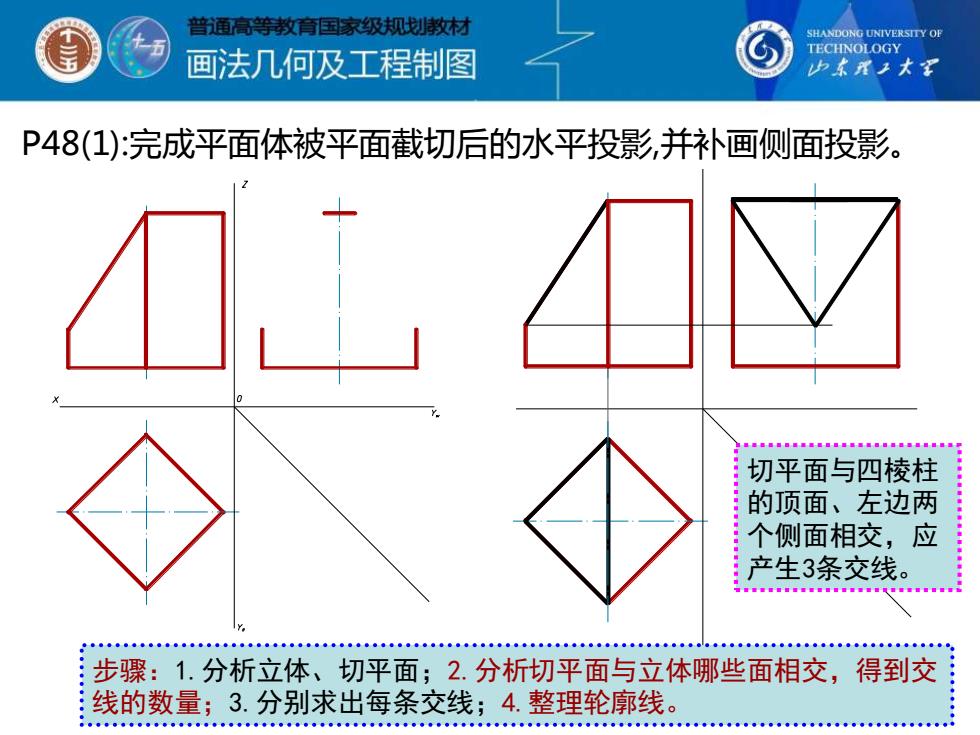

普通高等教育国家级规戏划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 画法几何及工程制图 少本用工大军 P48(1):完成平面体被平面截切后的水平投影，并补画侧面投影。 。sas■gss 切平面与四棱柱 的顶面、 左边两 个侧面相交，应 产生3条交线。 日 步骤：1.分析立体、切平面；2.分析切平面与立体哪些面相交，得到交 线的数量；3.分别求出每条交线；4.整理轮廓线
P48(1):完成平面体被平面截切后的水平投影,并补画侧面投影。 步骤：1.分析立体、切平面；2.分析切平面与立体哪些面相交，得到交 线的数量；3.分别求出每条交线；4.整理轮廓线。 切平面与四棱柱 的顶面、左边两 个侧面相交，应 产生3条交线
普通高等教育国家级规戏划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 画法几何及工程制图 少本用工大军 P48(1):完成平面体被平面截切后的水平投影，并补画侧面投影。 整理轮廓线时 注意图中的虚线
P48(1):完成平面体被平面截切后的水平投影,并补画侧面投影。 整理轮廓线时 注意图中的虚线
普通高等教育国家级规戏划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 画法几何及工程制图 少东用子大军 P48(2):完成平面体被平面截切后的水平投影，并作出侧面投影。 044g00小40040。8 作出五棱锥的侧面投影。 切平面与五棱锥的5个侧面都相 交，应产生5条交线
P48(2):完成平面体被平面截切后的水平投影,并作出侧面投影。 作出五棱锥的侧面投影。 切平面与五棱锥的5个侧面都相 交，应产生5条交线
普通高等教育国家级规戏划教材 SHANDONG UNIVERSITY OF 画法几何及工程制图 TECHNOLOGY 少本用工大军 P48(2):完成平面体被平面截切后的水平投影，并作出侧面投影。 求切平面与五棱锥的5个侧面相交产 生的5条交线。注意各点位置
P48(2):完成平面体被平面截切后的水平投影,并作出侧面投影。 求切平面与五棱锥的5个侧面相交产 生的5条交线。注意各点位置
普通高等教育国家级规戏划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 画法几何及工程制图 少本用王大军 P48(2):完成平面体被平面截切后的水平投影，并作出侧面投影。 整理轮廓线。 。04.0t。 侧面投影中 的虚线是什 么线？
P48(2):完成平面体被平面截切后的水平投影,并作出侧面投影。 整理轮廓线。 侧面投影中 的虚线是什 么线？
