普通高等教育国家级规战划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 画法几何及工程制图 少本用子大军 P64(1):求作相贯线。 7 U形槽上方是平面与圆柱相交， 下方是半个圆柱面与圆柱相交
P64(1):求作相贯线。 U形槽上方是平面与圆柱相交， 下方是半个圆柱面与圆柱相交

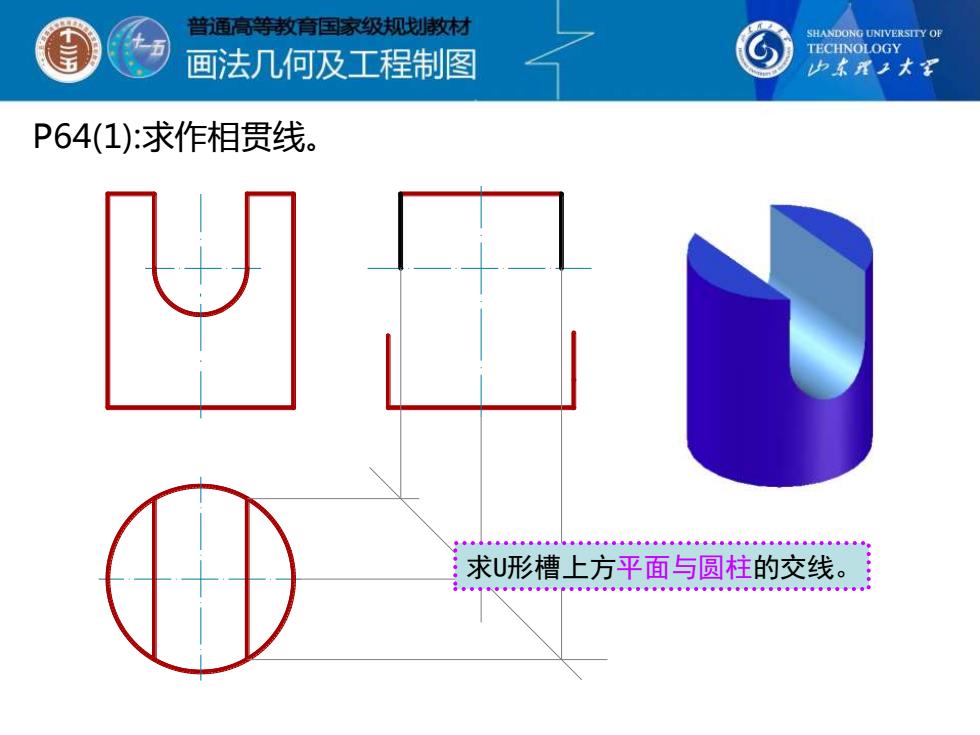

普通高等教育国家级规戏划教材 SHANDONG UNIVERSITY OF 画法几何及工程制图 TECHNOLOGY 少本承子大军 P64(1):求作相贯线： 求U形槽上方平面与圆柱的交线
P64(1):求作相贯线。 求U形槽上方平面与圆柱的交线
普通高等教育国家级规战划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 画法几何及工程制图 少本用子大军 P64(1):求作相贯线。 每。0。果。0gg0e4840 求U形槽下方圆柱面与圆柱面的交线。 8。◆。克。t年。g。,。◆◆
P64(1):求作相贯线。 求U形槽下方圆柱面与圆柱面的交线
普通高等教育国家级规划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 画法几何及工程制图 少本理子大军 P64(1):求作相贯线。 图中虚线 是什么线？ 整理轮廓线。 邦线
P64(1):求作相贯线。 整理轮廓线。 图中虚线 是什么线？
普通高等教育国家级规战划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 画法几何及工程制图 少东用子大军 P64(2):求作相贯线。 U形板上方是半个圆柱与圆柱相交， :下方是长方体与圆柱相交
P64(2):求作相贯线。 U形板上方是半个圆柱与圆柱相交， 下方是长方体与圆柱相交
