普通高等教育国家级规战划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 画法几何及工程制图 少东理子末军 P56(1):求圆柱表面上三角形通孔的水平和侧面投影。 。小小e0。●.0小小t●000000004e% 求水平面与圆柱面的交线。 。 22 ☑ 水平面与圆柱面相交，交线是圆（弧） 侧平面与圆柱面相交，交线是2条直线。 :正垂面与圆柱面相交，交线是椭圆（弧） 0◆0400.000心。g00。w。w,。小w,。gw

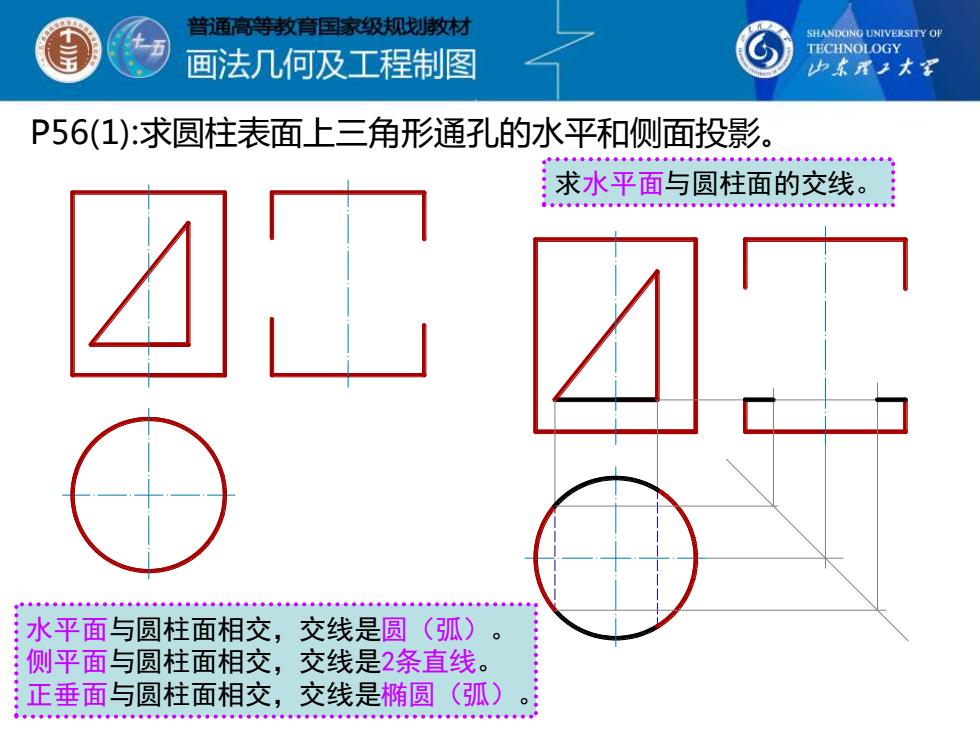

P56(1):求圆柱表面上三角形通孔的水平和侧面投影。 水平面与圆柱面相交，交线是圆（弧）。 侧平面与圆柱面相交，交线是2条直线。 正垂面与圆柱面相交，交线是椭圆（弧）。 求水平面与圆柱面的交线
普通高等教育国家级规战划教材 SHANDONG UNIVERSITY OP TECHNOLOGY 画法几何及工程制图 少东承子大军 P56(1):求圆柱表面上三角形通孔的水平和侧面投影。 244 求正垂面与圆柱面的交线。 求侧平面与圆柱面的交线。 事年布中华年年年中中带年布。中布常◆第年而年市布市年中中海年◆年中有卡布

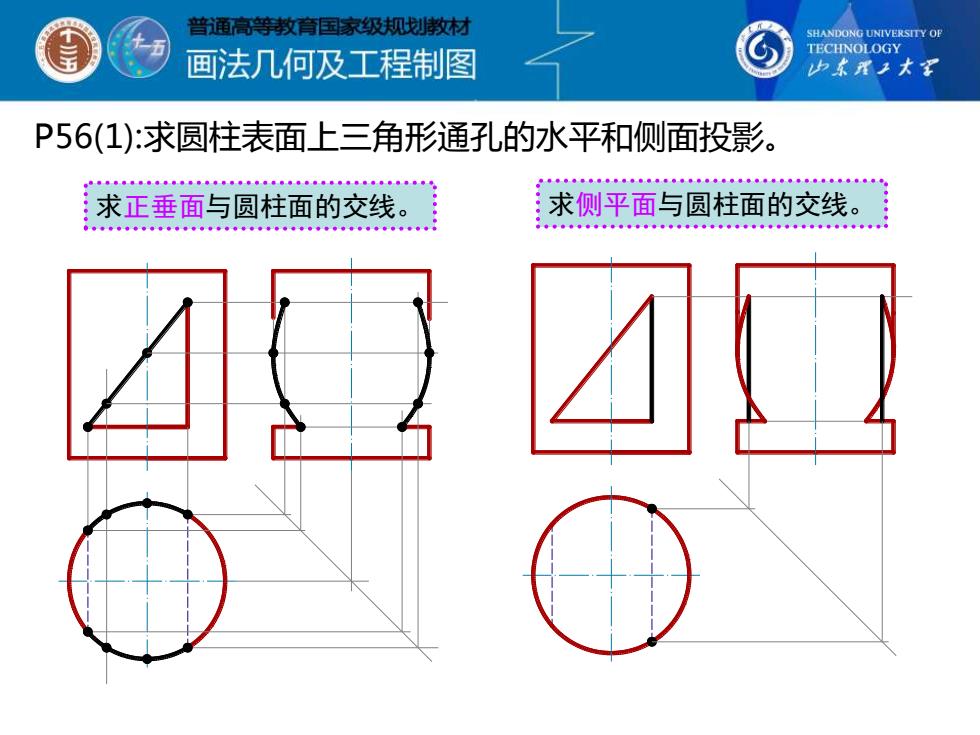

P56(1):求圆柱表面上三角形通孔的水平和侧面投影。 求正垂面与圆柱面的交线。 求侧平面与圆柱面的交线
普通高等教育国家级规战划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 画法几何及工程制图 少东用子大军 P56(1):求圆柱表面上三角形通孔的水平和侧面投影。 整理轮廓线。 图中虚线是 什么线？
P56(1):求圆柱表面上三角形通孔的水平和侧面投影。 整理轮廓线。 图中虚线是 什么线？
普通高等教育国家级规战划教材 SHANDONG UNIVERSITY OP 画法几何及工程制图 TECHNOLOGY 中求理子大军 P56(2):补作圆柱切割后的水平投影 海泰春年年◆春票春泰不泰票泰泰中海◆0年事备票春 求水平面与圆柱面的交线。 04.40.。0◆。，。，。， 水平面与圆柱面相交，交线是2条直线。 :正垂面与圆柱面相交，交线是椭圆（弧）
P56(2):补作圆柱切割后的水平投影。 水平面与圆柱面相交，交线是2条直线。 正垂面与圆柱面相交，交线是椭圆（弧）。 求水平面与圆柱面的交线
普通高等教育国家级规战划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 画法几何及工程制图 少东用子大军 P56(2):补作圆柱切割后的水平投影。 求正垂面与圆柱面的交线。 !! 整理轮廓线。： g9g9。09g。0。◆9。g0
P56(2):补作圆柱切割后的水平投影。 求正垂面与圆柱面的交线。 整理轮廓线
