'十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 少本开王大家 7.2.1剖视的概念 剖切符号的特殊画法一 当图形主要轮廓线与水平成45°时，剖面线画成60°或30° 但其倾斜方向应与其他剖面线方向一致。 。,。,。,。,。0
7.2.1 剖视的概念 剖切符号的特殊画法—— 当图形主要轮廓线与水平成45°时，剖面线画成60 °或30 ° ， 但其倾斜方向应与其他剖面线方向一致
”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育”十一五”国家级规划教材 工程制图 山尾王大到 7.2.1剖视的概念 B-B 剖视图画法：剖切图的标注 1.标注剖视图的名称“×一×”；2.标注剖切符号； 3.在剖切符号远离视图一端标注箭头；4.在箭头附近标注相同的字母。：
7.2.1 剖视的概念 剖视图画法：剖切图的标注—— 1. 标注剖视图的名称“×—×”；2. 标注剖切符号； 3. 在剖切符号远离视图一端标注箭头； 4. 在箭头附近标注相同的字母
”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 少东开王大家 7.2.1剖视的概念 A-A B B-B 。◆◆●●00000●0004●·4●●年0000。·00··00◆0·40.0◆年。00年0gg0040··。gee00 剖切图的省略标注一1.省略箭头；2.省略所有标注
7.2.1 剖视的概念 剖切图的省略标注——1. 省略箭头；2. 省略所有标注
”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育”十一五”国家级规划教材 工程制图 山本开王大军 7.2.1剖视的概念 A A-A B B B-B 。与人 剖视图画法：注意问题一 1.零件的一个视图画成剖视后，其他视图仍应完整画出。 0心。.0*4.000.0.0000.0.8
7.2.1 剖视的概念 剖视图画法：注意问题—— 1. 零件的一个视图画成剖视后，其他视图仍应完整画出

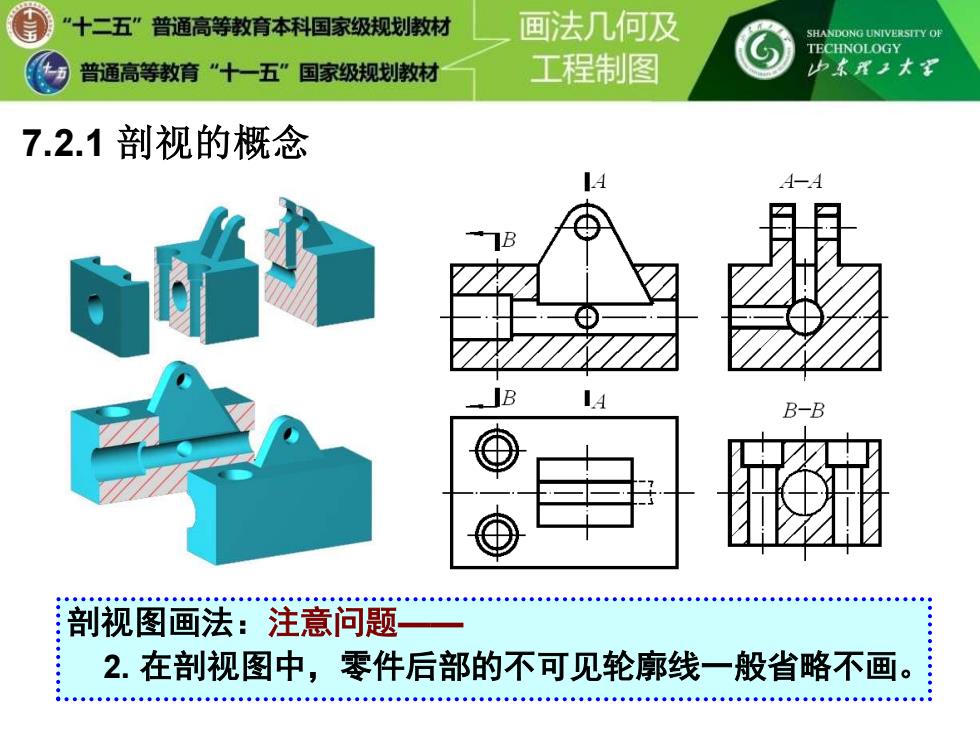

”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 少本开王大家 7.2.1剖视的概念 A-A A B-B 美4连Z罗 剖视图画法：注意问题一 2.在剖视图中，零件后部的不可见轮廓线一般省略不画
7.2.1 剖视的概念 剖视图画法：注意问题—— 2. 在剖视图中，零件后部的不可见轮廓线一般省略不画
