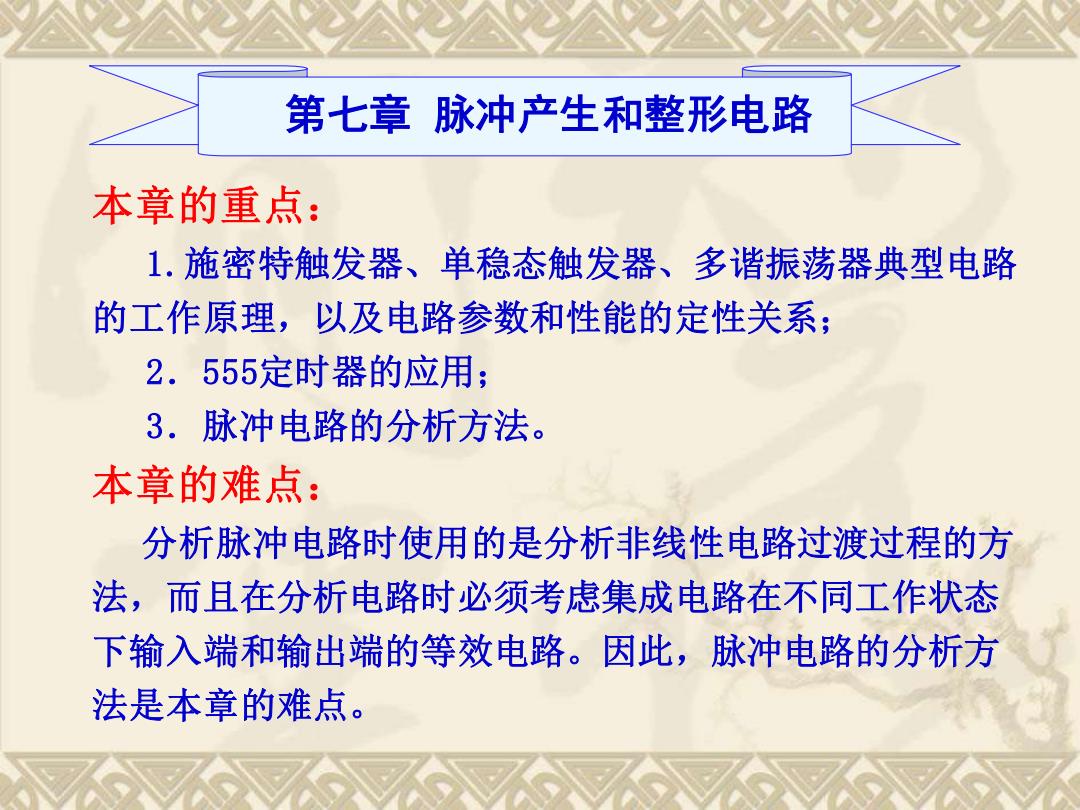

第七章脉冲产生和整形电路 本章的重点： 1.施密特触发器、单稳态触发器、多谐振荡器典型电路 的工作原理，以及电路参数和性能的定性关系； 2.555定时器的应用； 3.脉冲电路的分析方法。 本章的难点： 分析脉冲电路时使用的是分析非线性电路过渡过程的方 法，而且在分析电路时必须考虑集成电路在不同工作状态 下输入端和输出端的等效电路。因此，脉冲电路的分析方 法是本章的难点
第七章 脉冲产生和整形电路 本章的重点： 1.施密特触发器、单稳态触发器、多谐振荡器典型电路 的工作原理，以及电路参数和性能的定性关系； 2．555定时器的应用； 3．脉冲电路的分析方法。 本章的难点： 分析脉冲电路时使用的是分析非线性电路过渡过程的方 法，而且在分析电路时必须考虑集成电路在不同工作状态 下输入端和输出端的等效电路。因此，脉冲电路的分析方 法是本章的难点

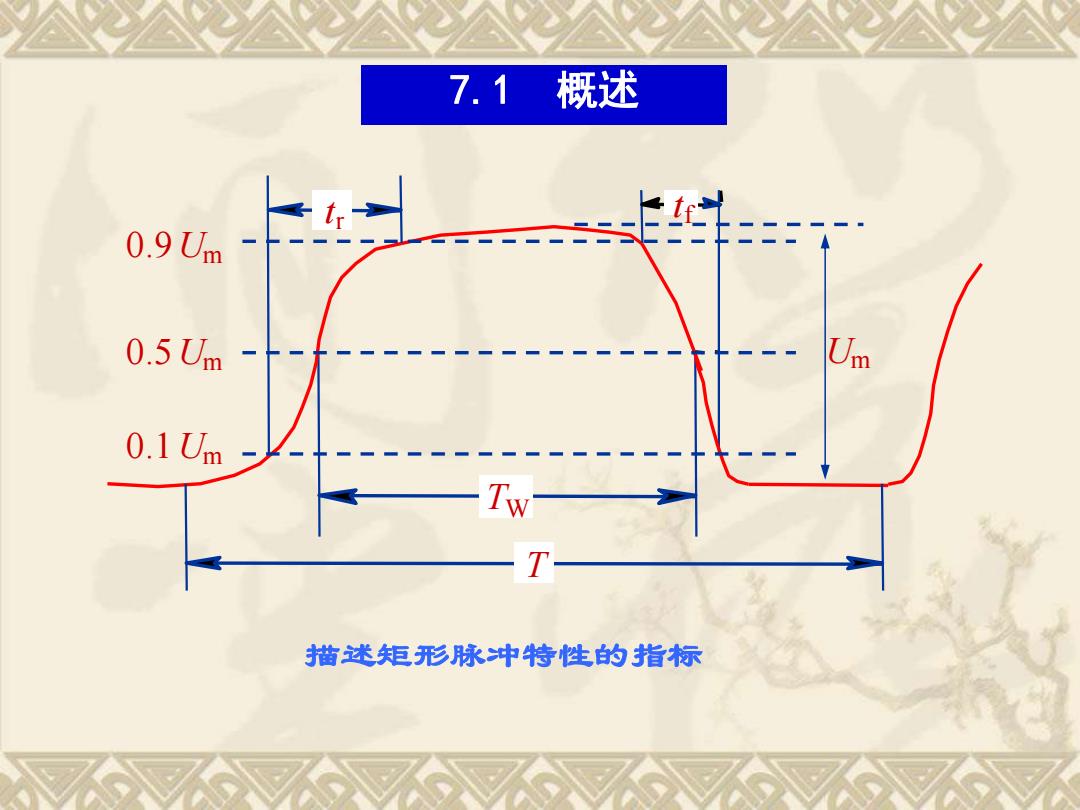

7.1概述 0.9Um 0.5Um Um 0.1Um Tw T 描述矩形脉冲特性的指标
描述矩形脉冲特性的指标 tr tf TW T 0.9Um 0.5Um 0.1Um Um 7.1 概述
上升时间r 下降时间 占空比： 0.9Vm q=tw /T 0.5Vm 0.1Vm 脉冲幅度 Vm 脉冲宽度 tw 脉冲周期T
脉冲周期T 脉冲幅度 Vm 脉冲宽度 W t 上升时间tr 下降时间 tf 占空比： q = t W /T

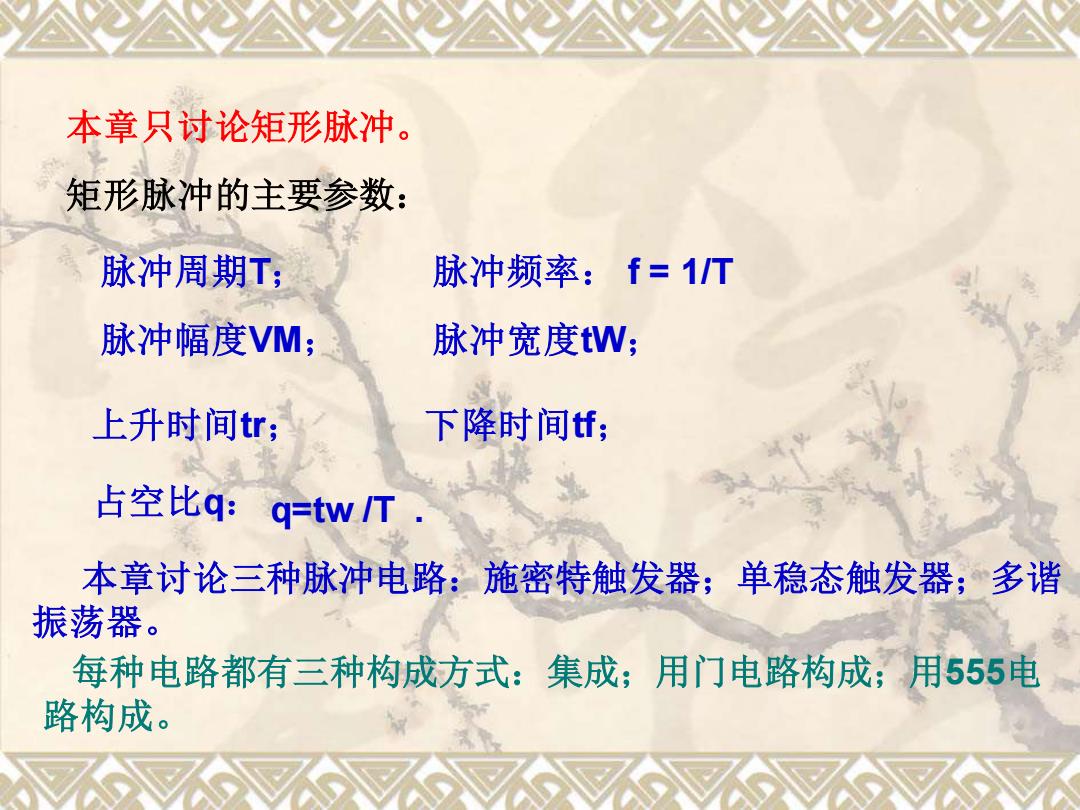

本章只讨论矩形脉冲。 矩形脉冲的主要参数： 脉冲周期T; 脉冲频率：f=1T 脉冲幅度VM; 脉冲宽度tW; 上升时间tr; 下降时间f; 占空比q: q=tw/T 本章讨论三种脉冲电路：施密特触发器；单稳态发器；多谐 振荡器。 每种电路都有三种构成方式：集成；用门电路构成；用555电 路构成
本章只讨论矩形脉冲。 矩形脉冲的主要参数： 脉冲周期T； 脉冲频率： 脉冲幅度VM； 脉冲宽度tW； 上升时间tr； 下降时间tf； 本章讨论三种脉冲电路：施密特触发器；单稳态触发器；多谐 振荡器。 每种电路都有三种构成方式：集成；用门电路构成；用555电 路构成。 f = 1/T 占空比q： q=tw /T

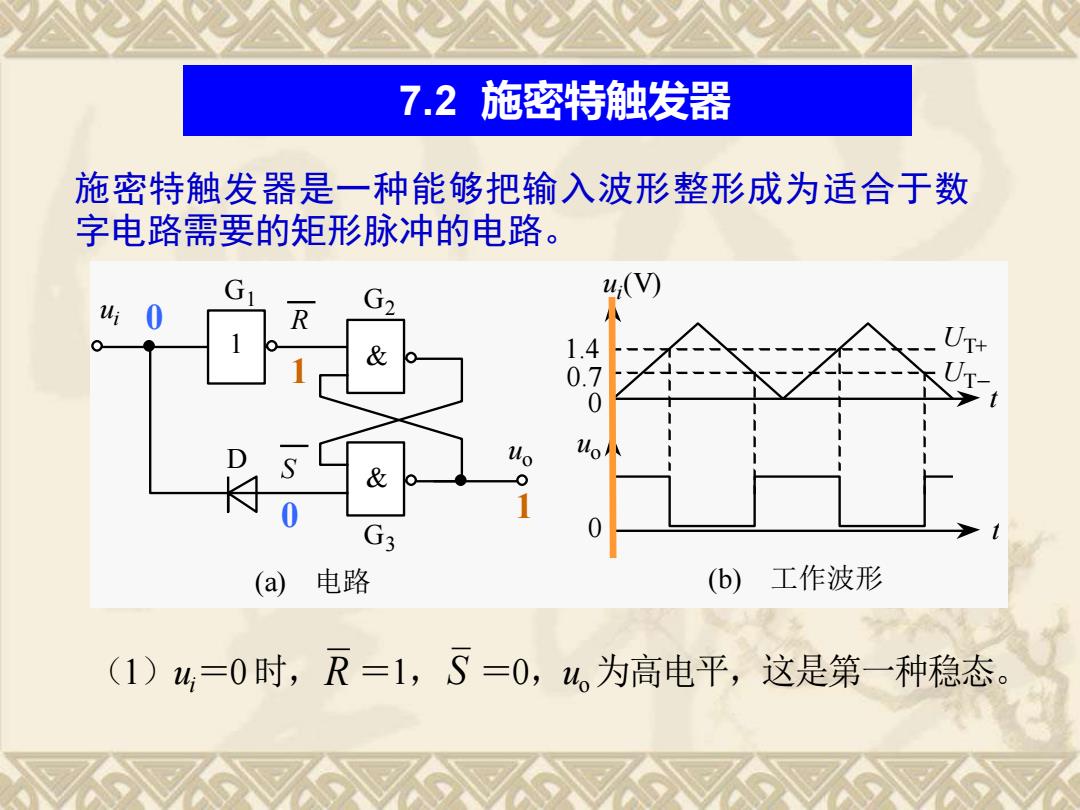

7.2 施密特触发器 施密特触发器是一种能够把输入波形整形成为适合于数 字电路需要的矩形脉冲的电路。 R & 1.4 0.7 uo & (a) 电路 (b) 工作波形 (1)4,=0时，R=1,S=0,4为高电平，这是第一种稳态
7.2 施密特触发器 施密特触发器是一种能够把输入波形整形成为适合于数 字电路需要的矩形脉冲的电路。 1 & & D ui uo R S (a) 电路 (b) 工作波形 uo ui (V) UT+ UT－ t t 0 0 1.4 0.7 G1 G2 G3 （1）ui ＝0 时，R ＝1，S ＝0，uo为高电平，这是第一种稳态。 0 0 1 1
