第八章数模和模数转换 本章的重点： 1.D/A转换器的基本工作原理 (包括双极性输出)，输入与输出 关系的定量计算； 2.AD转换器的主要类型（并联比较型、逐次渐近型、双积分型） 它们的基本工作原理和综合性能的比较； 3.D1A,AWD转换器的转换速度与转换精度及影响它们的主要因素。 由于目前使用的DA、AD期间都是LSI电路，所以讲授的重点是在 转换原理及器件应用方法上，而不在于器件内部详细的结构及工作过程。 本章的难点： 本章的难点在一些A/D转换器内部电路结构和详细工作过程上，但 这不是本章学习的重点
第八章 数模和模数转换 本章的重点： 1．D/A转换器的基本工作原理（包括双极性输出），输入与输出 关系的定量计算； 2．A/D转换器的主要类型（并联比较型、逐次渐近型、双积分型）， 它们的基本工作原理和综合性能的比较； 3．D/A，A/D转换器的转换速度与转换精度及影响它们的主要因素。 由于目前使用的D/A、A/D期间都是LSI电路，所以讲授的重点是在 转换原理及器件应用方法上，而不在于器件内部详细的结构及工作过程。 本章的难点： 本章的难点在一些A/D转换器内部电路结构和详细工作过程上，但 这不是本章学习的重点
数字系统的特点：输入、输出都是数字量。 自然界所存在的物理量大多数是模拟量，如温度、湿度、压力、 流量、速度、时间等。数字系统不能直接处理模拟量，所以要把模 拟量先转换为数字量(A/D),然后送入数字系统中去处理。数字系 统把处理的结果以数字量的形式送出，经过数模(D/A)转换电路再 将数字信号转换为模拟信号送到控制执行元件，执行元件按照控制 程序要求精确控制受控对象。 放大 A/D 微处理器 显示 工业电炉 ROM 4KX8 可控硅 D/A 键盘
数字系统的特点： 输入、输出都是数字量。 自然界所存在的物理量大多数是模拟量，如温度、湿度、压力、 流量、速度、时间等。数字系统不能直接处理模拟量，所以要把模 拟量先转换为数字量（A/D)，然后送入数字系统中去处理。数字系 统把处理的结果以数字量的形式送出，经过数模（D/A)转换电路再 将数字信号转换为模拟信号送到控制执行元件，执行元件按照控制 程序要求精确控制受控对象。 工 业 电 炉 放大 A/D 微处理器 ROM 4KX8 显示 可控硅 D/A 键盘
第一节概述 数模转换：将数字量(Digital)转换为模拟量(Analog)。 简称DA转换。 模数转换：将模拟量(Analog)转换为数字量(Digital)。 简称AD转换。 被控对象 传感器 AWD转换器 计算机 0000 000▣ 驱动电路 DIA转换器
第一节 概述 数模转换：将数字量 (Digital)转换为模拟量(Analog)。 简称D/A 转换。 模数转换：将模拟量(Analog)转换为数字量(Digital)。 简称A/D转换。 被控对象 传感器 A/D转换器 计算机 驱动电路 D/A转换器

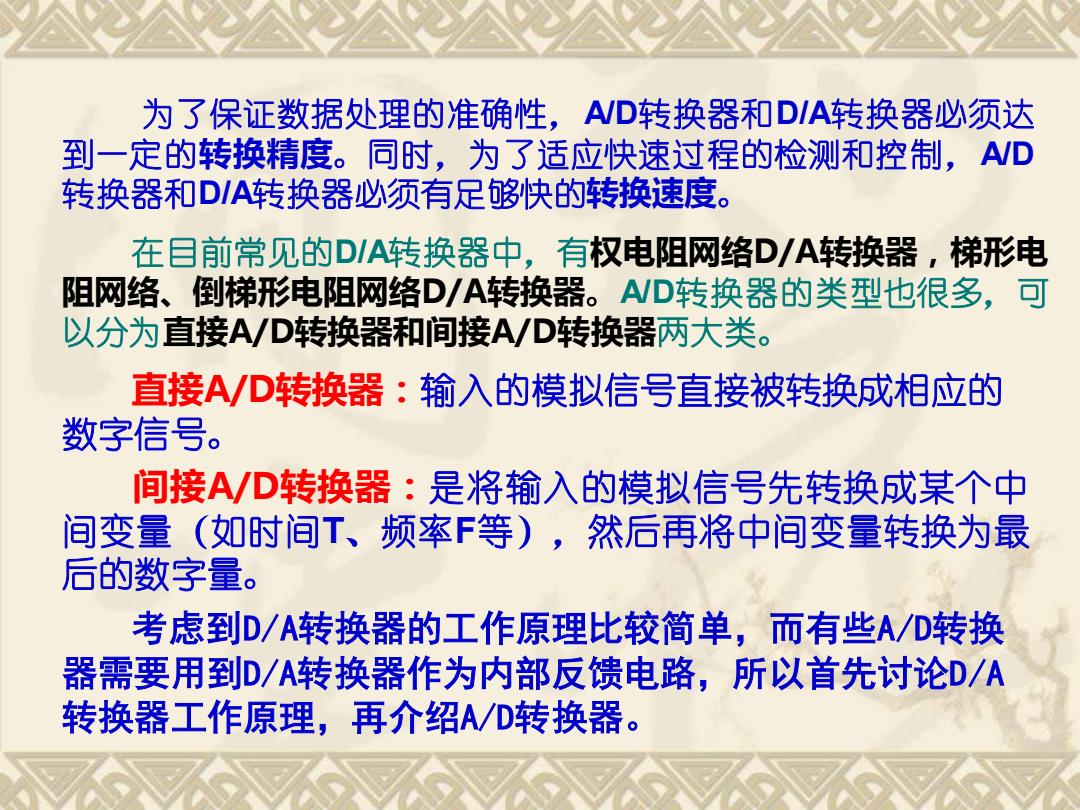

为了保证数据处理的准确性，AWD转换器和D/A转换器必须达 到一定的转换精度。同时，为了适应快速过程的检测和控制，AWD 转换器和D/A转换器必须有足够快的转换速度。 在目前常见的D/A转换器中，有权电阻网络D/A转换器，梯形电 阻网络、倒梯形电阻网络D/A转换器。AWD转换器的类型也很多，可 以分为直接A/D转换器和间接AV/D转换器两大类。 直接A/D转换器：输入的模拟信号直接被转换成相应的 数字信号。 间接A/D转换器：是将输入的模拟信号先转换成某个中 间变量（如时间T、频率F等），然后再将中间变量转换为最 后的数字量。 考虑到D/A转换器的工作原理比较简单，而有些A/D转换 器需要用到D/A转换器作为内部反馈电路，所以首先讨论D/A 转换器工作原理，再介绍A/D转换器
为了保证数据处理的准确性，A/D转换器和D/A转换器必须达 到一定的转换精度。同时，为了适应快速过程的检测和控制，A/D 转换器和D/A转换器必须有足够快的转换速度。 在目前常见的D/A转换器中，有权电阻网络D/A转换器，梯形电 阻网络、倒梯形电阻网络D/A转换器。A/D转换器的类型也很多，可 以分为直接A/D转换器和间接A/D转换器两大类。 直接A/D转换器：输入的模拟信号直接被转换成相应的 数字信号。 间接A/D转换器：是将输入的模拟信号先转换成某个中 间变量（如时间T、频率F等），然后再将中间变量转换为最 后的数字量。 考虑到D/A转换器的工作原理比较简单，而有些A/D转换 器需要用到D/A转换器作为内部反馈电路，所以首先讨论D/A 转换器工作原理，再介绍A/D转换器
主要指标：转换精度；转换速度。 分类： 权电阻网络DIA转换器 DIA 倒T型电阻网络D/A转换器 权电流型D/A转换器 转换器 权电容网络D/A转换器 开关树型D/A转换器 并联比较型 计数型 A/D 直接转换型 反馈比较型 转换器 逐次渐进型 间接转换型 双积分型(V一T变换型) V一F变换型
主要指标：转换精度；转换速度。 D/A 转 换 器 权电阻网络D/A转换器 倒T型电阻网络D/A转换器 权电容网络D/A转换器 权电流型D/A转换器 开关树型D/A转换器 A/D 转 换 器 直接转换型 并联比较型 反馈比较型 间接转换型 双积分型（V－T变换型） V—F变换型 计数型 逐次渐进型 分类：
