第6章时序逻辑电路
第6章 时序逻辑电路
第6章↓ 时序逻辑电路 本章的重点： 1.时序逻辑电路在电路结构和逻辑功能上的特点，以及 逻辑功能的描述方法； 2。同步时序逻辑电路的分析方法和设计方法； 3.常用的中规模集成时序逻辑电路器件的应用。 本章的难点： 本章难点是同步时序逻辑电路的分析方法和设计方法。 同步时序逻辑电路的分析方法和设计方法既是本章的一个难 点，又是一个重点。这些方法不仅适用于用中小规模器件设 计时序逻辑电路，而且也是第10章中使用可编程逻辑器件设 计时序逻辑电路所必须具备的基础知识
本章的重点： 1．时序逻辑电路在电路结构和逻辑功能上的特点，以及 逻辑功能的描述方法； 2．同步时序逻辑电路的分析方法和设计方法； 3．常用的中规模集成时序逻辑电路器件的应用。 本章的难点： 本章难点是同步时序逻辑电路的分析方法和设计方法。 同步时序逻辑电路的分析方法和设计方法既是本章的一个难 点，又是一个重点。这些方法不仅适用于用中小规模器件设 计时序逻辑电路，而且也是第10章中使用可编程逻辑器件设 计时序逻辑电路所必须具备的基础知识。 第6章 时序逻辑电路

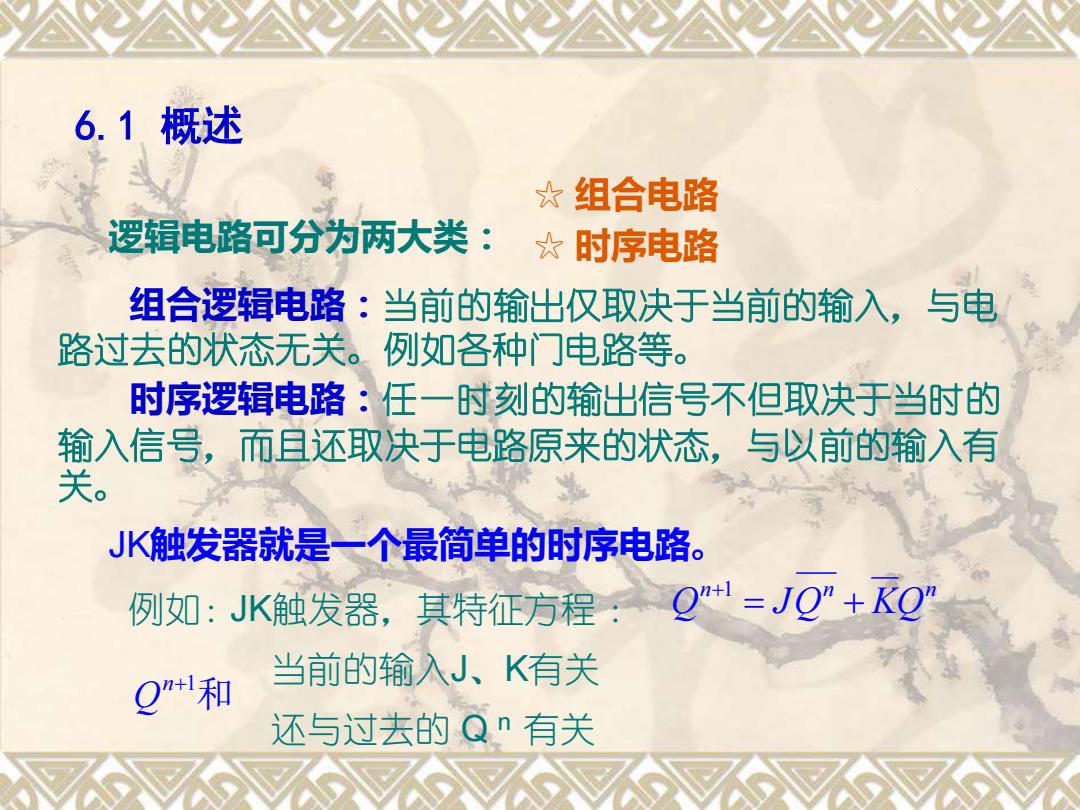

6.1概述 女组合电路 逻辑电路可分为两大类： ☆时序电路 组合逻辑电路：当前的输出仅取决于当前的输入，与电 路过去的状态无关。例如各种门电路等。 时序逻辑电路：任一时刻的输出信号不但取决于当时的 输入信号，而且还取决于电路原来的状态，与以前的输入有 关。 JK触发器就是一个最简单的时序电路。 例如：JK触发器，其特征方程 :Q1=JQ”+K0 Q”+1和 当前的输入J、K有关 还与过去的Qn有关
逻辑电路可分为两大类： ☆ 组合电路 组合逻辑电路：当前的输出仅取决于当前的输入，与电 路过去的状态无关。例如各种门电路等。 时序逻辑电路：任一时刻的输出信号不但取决于当时的 输入信号，而且还取决于电路原来的状态，与以前的输入有 关。 例如：JK触发器，其特征方程 ： ☆ 时序电路 n n n Q = JQ + KQ +1 Q n+1 和 当前的输入J、K有关 还与过去的 Q n 有关 JK触发器就是一个最简单的时序电路。 6.1 概述
一、时序电路的一般结构： 典型时序电路由两部分组成：组合电路、存储电路。 外输入：X必1，X2X)二 外输出：YY1,Y2Y3) 是时序电路的外部 组合电路 是时序电路的输出信号。 输入信号。 内输入：Q(Q1,Q2QL) 内输出：Z(Z1,Z2Z) 存储电路的输出，反馈 存储电路 内输出：存储电路的输入 到组合电路的输入端。 信号。 二、时序电路特点 1、有存储电路（触发器）、有记忆（记忆以前的状态） 2、有反馈支路 存储电路的输出必须反馈到组合电路的输 入端，与输入信号一起，共同决定组合电 路的输出
一、时序电路的一般结构： 典型时序电路由两部分组成：组合电路、存储电路。 二、 时序电路特点： 1、有存储电路（触发器）、有记忆（记忆以前的状态） 组合电路 存储电路 外输入：X(X1 ,X2┈Xi ) 外输出：Y(Y1 ,Y2┈Y3 ) 内输出：Z(Z1 ,Z2┈ZK 内输入:Q(Q ) 1 ,Q2┈QL ) 内输出：存储电路的输入 信号。 是时序电路的外部 是时序电路的输出信号。 输入信号。 存储电路的输出，反馈 到组合电路的输入端。 2、有反馈支路 存储电路的输出必须反馈到组合电路的输 入端，与输入信号一起，共同决定组合电 路的输出
时序逻辑电路的结构如图所示 组合 Z 逻辑 血 ￥ 另 Y 存储 器件
时序逻辑电路的结构如图所示
