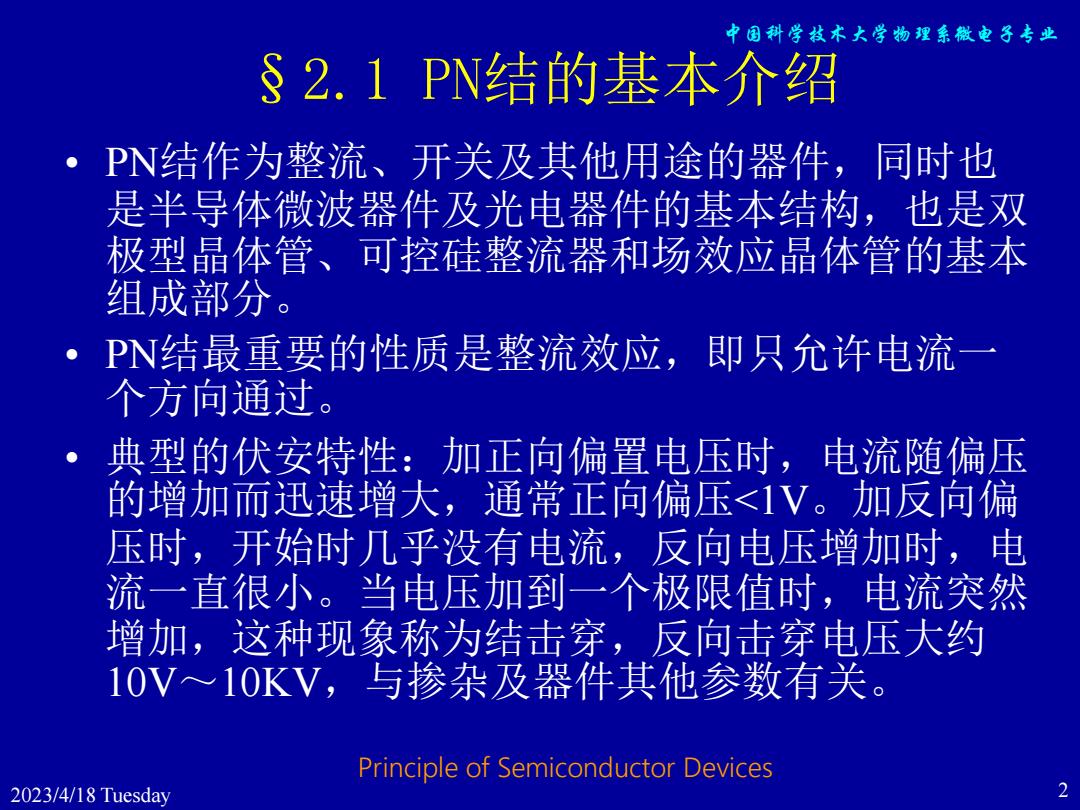

中国科学技术大学物理系微电子专业 §2.1PN结的基本介绍 PN结作为整流、开关及其他用途的器件，同时也 是半导体微波器件及光电器件的基本结构，也是双 极型晶体管、可控硅整流器和场效应晶体管的基本 组成部分。 PN结最重要的性质是整流效应，即只允许电流一 个方向通过 典型的伏安特性：加正向偏置电压时，电流随偏压 的增加而迅速增大，通常正向偏压<1V。加反向偏 压时，开始时几乎没有电流，反向电压增加时，电 流一直很小。当电压加到一个极限值时，电流突然 增加，这种现象称为结击穿，反向击穿电压大约 10V~10KV,与掺杂及器件其他参数有关。 Principle of Semiconductor Devices 2023/4/18 Tuesday 2
中国科学技术大学物理系微电子专业 2 Principle of Semiconductor Devices • PN结作为整流、开关及其他用途的器件，同时也 是半导体微波器件及光电器件的基本结构，也是双 极型晶体管、可控硅整流器和场效应晶体管的基本 组成部分。 • PN结最重要的性质是整流效应，即只允许电流一 个方向通过。 • 典型的伏安特性：加正向偏置电压时，电流随偏压 的增加而迅速增大，通常正向偏压<1V。加反向偏 压时，开始时几乎没有电流，反向电压增加时，电 流一直很小。当电压加到一个极限值时，电流突然 增加，这种现象称为结击穿，反向击穿电压大约 10V～10KV，与掺杂及器件其他参数有关。 §2.1 PN结的基本介绍 2023/4/18 Tuesday
中国科学技术大学物理系微电子专业 PN结二极管的单向导电特性 Anode Cathode UB以 <0i=0 v>0i>0 B-1分 理想二极管 实际二极管 Principle of Semiconductor Devices 2023/4/18 Tuesday 3
中国科学技术大学物理系微电子专业 3 Principle of Semiconductor Devices 理想二极管 2023/4/18 Tuesday 实际二极管 PN结二极管的单向导电特性
中国科学技术大学物理系微电子专业 一液体 A是 n型 si 合金法 饮姆接触 (a) 扩散 PE结基本工艺制造方法 15S52P032945234331244 浅扩散法 n型 (b) 扩散 n 深扩散法 0+ (c】 周子注入 退火并金属化 $i02 n 离子注入法 n+ n+ (d) Principle of Semiconductor Devices 2023/4/18 Tuesday 4
中国科学技术大学物理系微电子专业 4 Principle of Semiconductor Devices PN 结 基 本 工 艺 制 造 方 法 2023/4/18 Tuesday 合金法 浅扩散法 离子注入法 深扩散法
中国科学技术大学物理系微电子专业 杂质分布近似 (a)突变结 (b)线性缓变结 Np-NA ND-NA V/2 PN结大致可以分为两种： (1)突变结：PN结两区中的杂质浓度为均匀分布，且在交界面处发生杂质突 变。如果一区的杂质浓度远高于另一区，称为单边突变结PN或NP结。 由合金、浅扩散或低能离子注入形成。 (2)线性缓变结：结附近，其杂质分布是缓变分布的，可以用直线近似，其 斜率称为杂质浓度梯度。由深扩散或高能离子注入制得的结。 Principle of Semiconductor Devices 2023/4/18 Tuesday 5
中国科学技术大学物理系微电子专业 5 Principle of Semiconductor Devices (a)突变结 (b)线性缓变结 杂质分布近似 PN结大致可以分为两种： （1）突变结：PN结两区中的杂质浓度为均匀分布，且在交界面处发生杂质突 变。如果一区的杂质浓度远高于另一区，称为单边突变结 P +N或 N+P结。 由合金、浅扩散或低能离子注入形成。 （2）线性缓变结：结附近，其杂质分布是缓变分布的，可以用直线近似，其 斜率称为杂质浓度梯度。由深扩散或高能离子注入制得的结。 2023/4/18 Tuesday
