第8章多路复用和多址接入
第8章 多路复用和多址接入 1

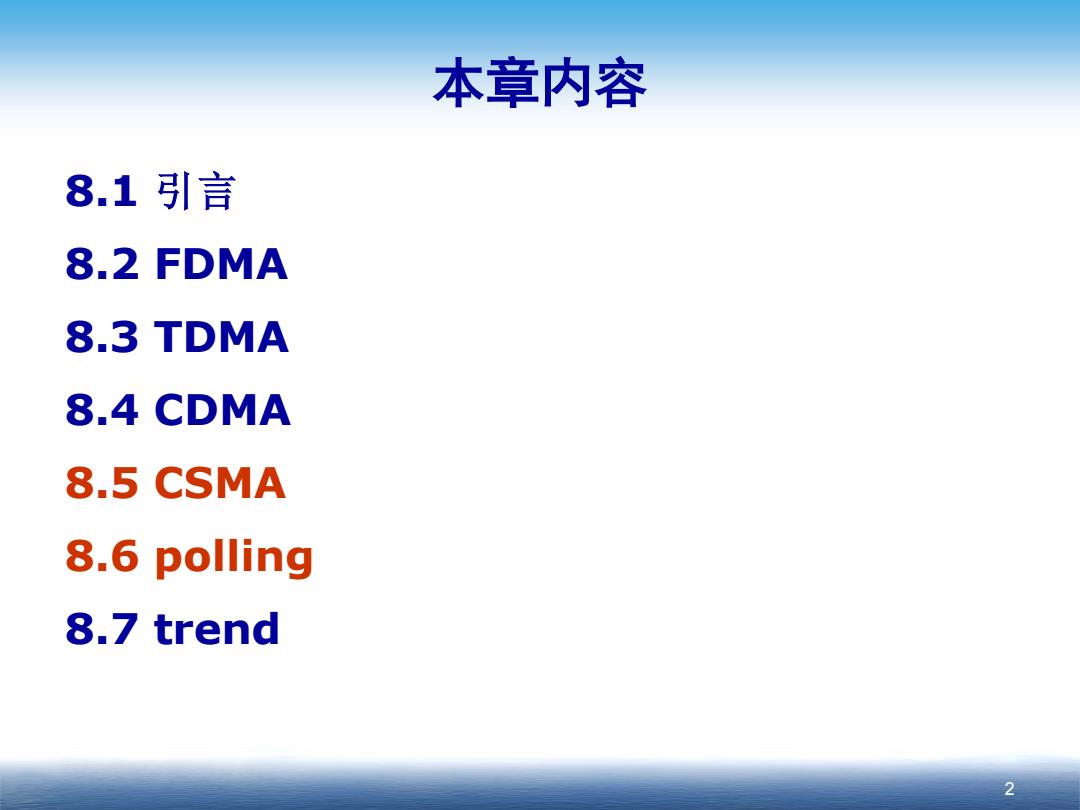

本章内容 8.1引言 8.2 FDMA 8.3 TDMA 8.4 CDMA 8.5 CSMA 8.6 polling 8.7 trend
2 本章内容 8.1 引言 8.2 FDMA 8.3 TDMA 8.4 CDMA 8.5 CSMA 8.6 polling 8.7 trend

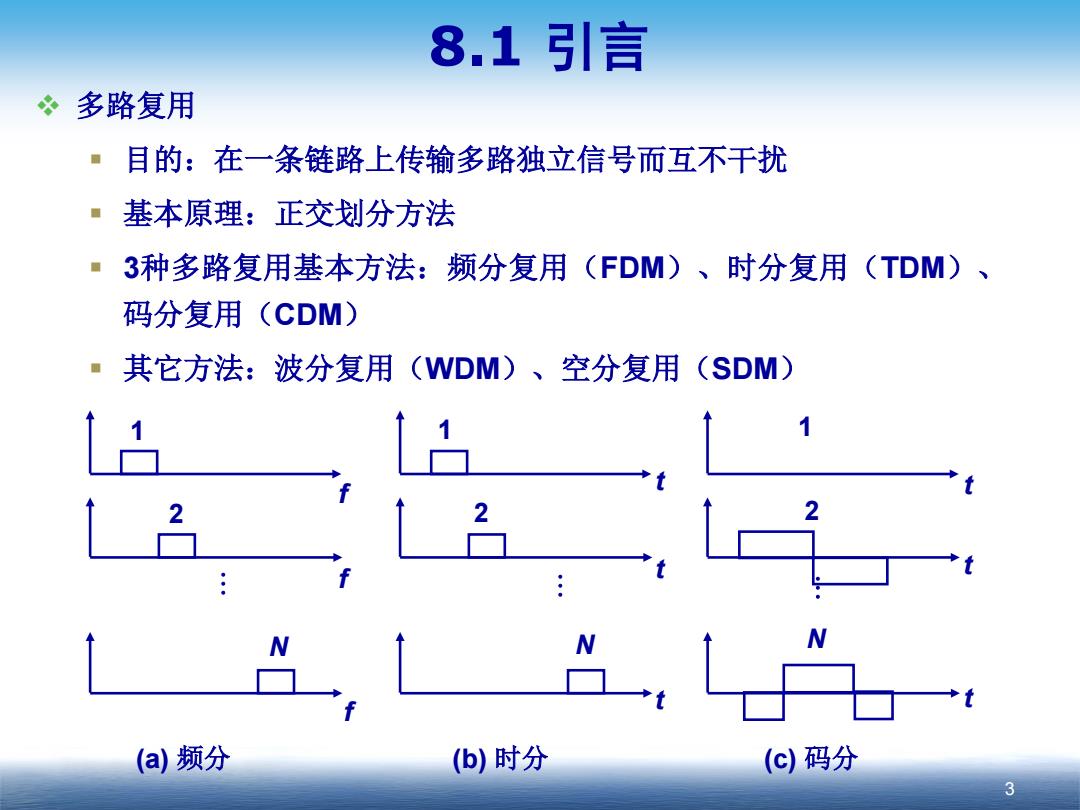

8.1引言 冬多路复用 ■目的：在一条链路上传输多路独立信号而互不干扰 ·基本原理：正交划分方法 ■3种多路复用基本方法：频分复用(FDM)、时分复用(TDM)、 码分复用(CDM) ■其它方法：波分复用(WDM)、空分复用(SDM) A 2 2 (a)频分 (b)时分 (c)码分 3
3 8.1 引言 多路复用 目的：在一条链路上传输多路独立信号而互不干扰 基本原理：正交划分方法 3种多路复用基本方法：频分复用（FDM）、时分复用（TDM）、 码分复用（CDM） 其它方法：波分复用（WDM）、空分复用（SDM） (a) 频分 (b) 时分 (c) 码分 f N f 1 f 2 … t 2 t N t 1 … t N t 1 t 2 …
复接 ·目的：解决来自若干条链路的多路信号的合并和区分。 关键技术问题：目前大容量链路的复接几乎都是TDM信号的复接，此 时，多路TDM信号时钟的统一和定时就成为关键问题。 外部 时钟 定时 同步 定时 23 复接 分接 恢复 4 码速调整 合路 234 支路 支路 复接器 分接器 数字复接系统组成原理
4 复接 目的：解决来自若干条链路的多路信号的合并和区分。 关键技术问题：目前大容量链路的复接几乎都是TDM信号的复接，此 时，多路TDM信号时钟的统一和定时就成为关键问题。 定时 码 速 调 整 复 接 定时 恢 复 分 接 同 步 1 2 3 4 1 2 3 4 支路 外部 时钟 复接器 合路 分接器 支路 数字复接系统组成原理

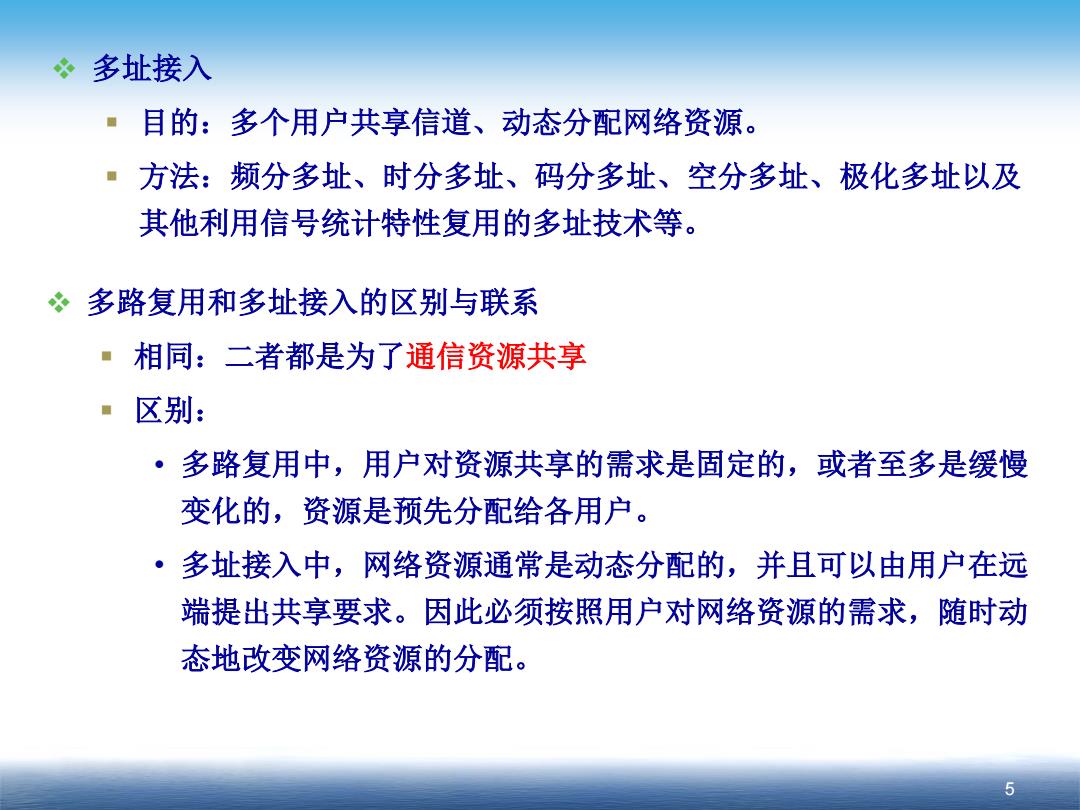

多址接入 目的：多个用户共享信道、动态分配网络资源。 方法：频分多址、时分多址、码分多址、空分多址、极化多址以及 其他利用信号统计特性复用的多址技术等。 。多路复用和多址接入的区别与联系 ■相同：二者都是为了通信资源共享 区别： ·多路复用中，用户对资源共享的需求是固定的，或者至多是缓慢 变化的，资源是预先分配给各用户。 。 多址接入中，网络资源通常是动态分配的，并且可以由用户在远 端提出共享要求。因此必须按照用户对网络资源的需求，随时动 态地改变网络资源的分配
5 多址接入 目的：多个用户共享信道、动态分配网络资源。 方法：频分多址、时分多址、码分多址、空分多址、极化多址以及 其他利用信号统计特性复用的多址技术等。 多路复用和多址接入的区别与联系 相同：二者都是为了通信资源共享 区别： • 多路复用中，用户对资源共享的需求是固定的，或者至多是缓慢 变化的，资源是预先分配给各用户。 • 多址接入中，网络资源通常是动态分配的，并且可以由用户在远 端提出共享要求。因此必须按照用户对网络资源的需求，随时动 态地改变网络资源的分配
