M12,公称长度=60mm M12×50 双头二l 00 10 50 =50mm 名称及国标号 筒化画法 标记及说明 开头可 M10,公称长度=60mm 开情长紧 =M5,公称长度=25mm 1大 ® M12 1型六角开植爆母 螺母GB/T6178M16 8-20 格态示1型六角开母。螺纹 格)d=12mm,性能等为140HV级 ② 11,2.2螺纹紧固件联接画法 螺纹紧固件联接的基本形式有：螺栓联接、双头螺柱联接、螺钉联接。如图116所示。 采用哪种连接按需要而选定。画装配图时，应遵守下列规定： b 图11-6螺纹紧固件连接 辉栓连接b辉柱连接©辉钉连接 294
294 六角头螺栓—A 和 B 级 GB/T5782—2000 60 12 M 60 M12 螺栓 GB/T5782 M12×60 表示 A 级六角头螺栓，螺纹规格 d ＝M12，公称长度 l＝60mm 双头螺柱（bm＝1.25d） GB/T898—1988 12 M 10 50 10 50 12 M 螺柱 GB/T898 M12×50 表示B型双头螺柱，两端均为粗牙普 通螺纹，螺纹规格d＝M12，公称长度 l＝50mm (续) 名称及国标号 图 例 简化画法 标 记 及 说 明 开槽沉头螺钉 GB/T68—2000 M10 60 60 M10 螺钉 GB/T68 M10×60 表示开槽沉头螺钉，螺纹规格d＝ M10，公称长度l＝60mm 开槽长圆柱端紧定螺钉 GB/T75—1985 5 M 25 25 M 5 螺钉 GB/T75 M5×25 表示长圆柱端紧定螺钉，螺纹规格d ＝M5，公称长度l＝25mm 1 型六角螺母—A 和 B 级 GB/T6170—2000 12 M M12 螺母 GB/T6170 M12 表示A级1型六角螺母，螺纹规格D ＝M12 1 型六角开槽螺母 —A 和 B 级 GB/T6178—2000 16 M 螺母 GB/T6178 M16 表示A级1型六角开槽螺母，螺纹规 格D＝M16 平垫圈—A 级 GB/T97.1—2002 Φ13 垫圈 GB/T87.1 12—140HV 表示A级平垫圈，公称尺寸（螺纹规 格）d＝12mm，性能等级为140HV级 标准型弹簧垫圈 GB/T93—1987 Φ20.2 垫圈 GB/T93 20 表示标准型弹簧垫圈，规格（螺纹 大径）为20mm 11.2.2 螺纹紧固件联接画法 螺纹紧固件联接的基本形式有：螺栓联接、双头螺柱联接、螺钉联接。如图 11-6 所示。 采用哪种连接按需要而选定。画装配图时，应遵守下列规定： a) b) c) 图 11-6 螺纹紧固件连接 a)螺栓连接 b)螺柱连接 c)螺钉连接

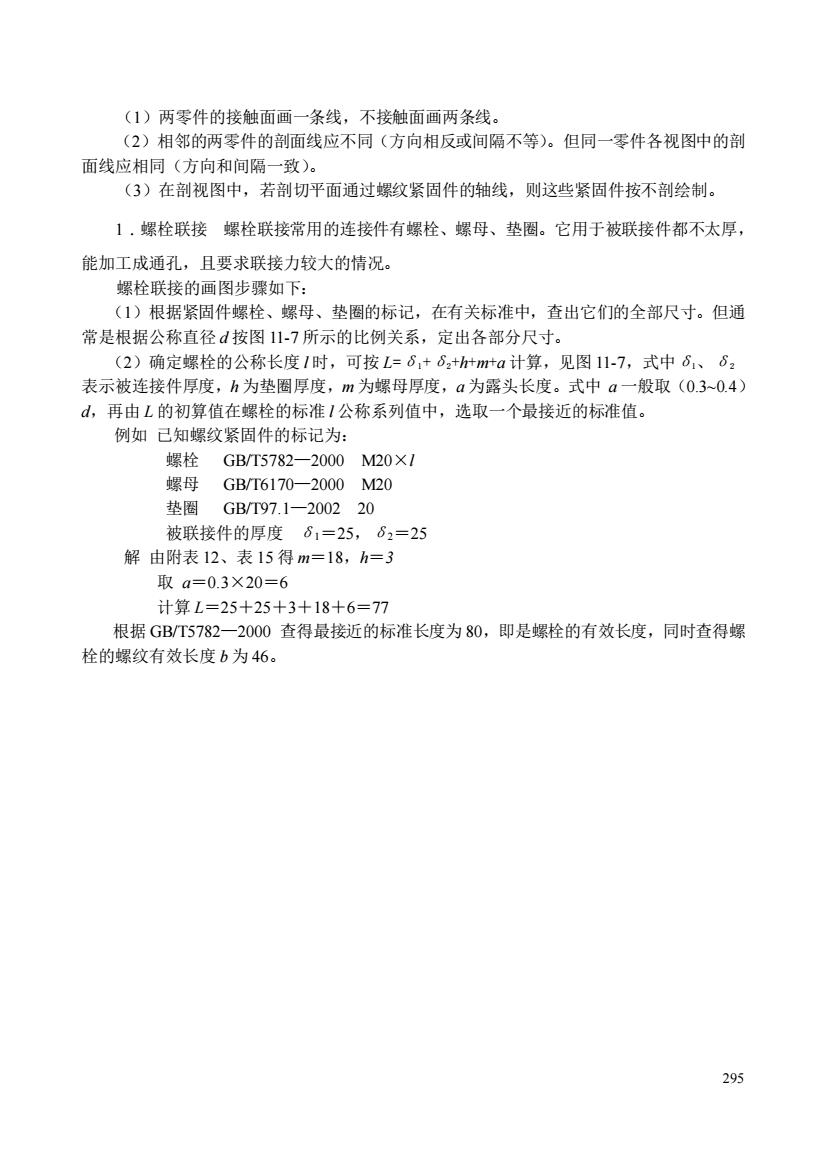

(1)两零件的接触面画一条线，不接触面画两条线。 (2)相邻的两零件的剖面线应不同（方向相反或间隔不等）。但同一零件各视图中的剖 面线应相同（方向和间隔一致）。 (3)在剖视图中，若剖切平面通过螺纹紧固件的轴线，则这些紧固件按不剖绘制。 1.螺栓联接螺栓联接常用的连接件有螺栓、螺母、垫圈。它用于被联接件都不太厚， 能加工成通孔，且要求联接力较大的情况。 螺栓联接的画图步骤如下： (1)根据紧固件螺栓、螺母、垫圈的标记，在有关标准中，查出它们的全部尺寸。但通 常是根据公称直径d按图11-7所示的比例关系，定出各部分尺寸。 (2)确定螺栓的公称长度1时，可按L=6+6+h+m+a计算，见图1l-7,式中6、6 表示被连接件厚度，h为垫圈厚度，m为螺母厚度，a为露头长度。式中a一般取(030.4) d,再由L的初算值在螺栓的标准I公称系列值中，选取一个最接近的标准值。 例如已知螺纹紧固件的标记为： 螺栓GB/T5782一2000M20×1 螺母 GB/T6170-2000M20 垫圈GB/T97.1-200220 被联接件的厚度61=25,62=25 解由附表12、表15得m=18,h=3 取a=0.3×20=6 计算L=25+25+3+18+6=77 根据GBT5782一2000查得最接近的标准长度为80，即是螺栓的有效长度，同时查得螺 栓的螺纹有效长度b为46。 295
295 （1）两零件的接触面画一条线，不接触面画两条线。 （2）相邻的两零件的剖面线应不同（方向相反或间隔不等）。但同一零件各视图中的剖 面线应相同（方向和间隔一致）。 （3）在剖视图中，若剖切平面通过螺纹紧固件的轴线，则这些紧固件按不剖绘制。 1．螺栓联接 螺栓联接常用的连接件有螺栓、螺母、垫圈。它用于被联接件都不太厚， 能加工成通孔，且要求联接力较大的情况。 螺栓联接的画图步骤如下： （1）根据紧固件螺栓、螺母、垫圈的标记，在有关标准中，查出它们的全部尺寸。但通 常是根据公称直径 d 按图 11-7 所示的比例关系，定出各部分尺寸。 （2）确定螺栓的公称长度 l 时，可按 L=δ1+δ2+h+m+a 计算，见图 11-7，式中δ1、δ2 表示被连接件厚度，h 为垫圈厚度，m 为螺母厚度，a 为露头长度。式中 a 一般取（0.3~0.4） d，再由 L 的初算值在螺栓的标准 l 公称系列值中，选取一个最接近的标准值。 例如 已知螺纹紧固件的标记为： 螺栓 GB/T5782—2000 M20×l 螺母 GB/T6170—2000 M20 垫圈 GB/T97.1—2002 20 被联接件的厚度 δ1＝25，δ2＝25 解 由附表 12、表 15 得 m＝18，h＝3 取 a＝0.3×20＝6 计算 L＝25＋25＋3＋18＋6＝77 根据 GB/T5782—2000 查得最接近的标准长度为 80，即是螺栓的有效长度，同时查得螺 栓的螺纹有效长度 b 为 46

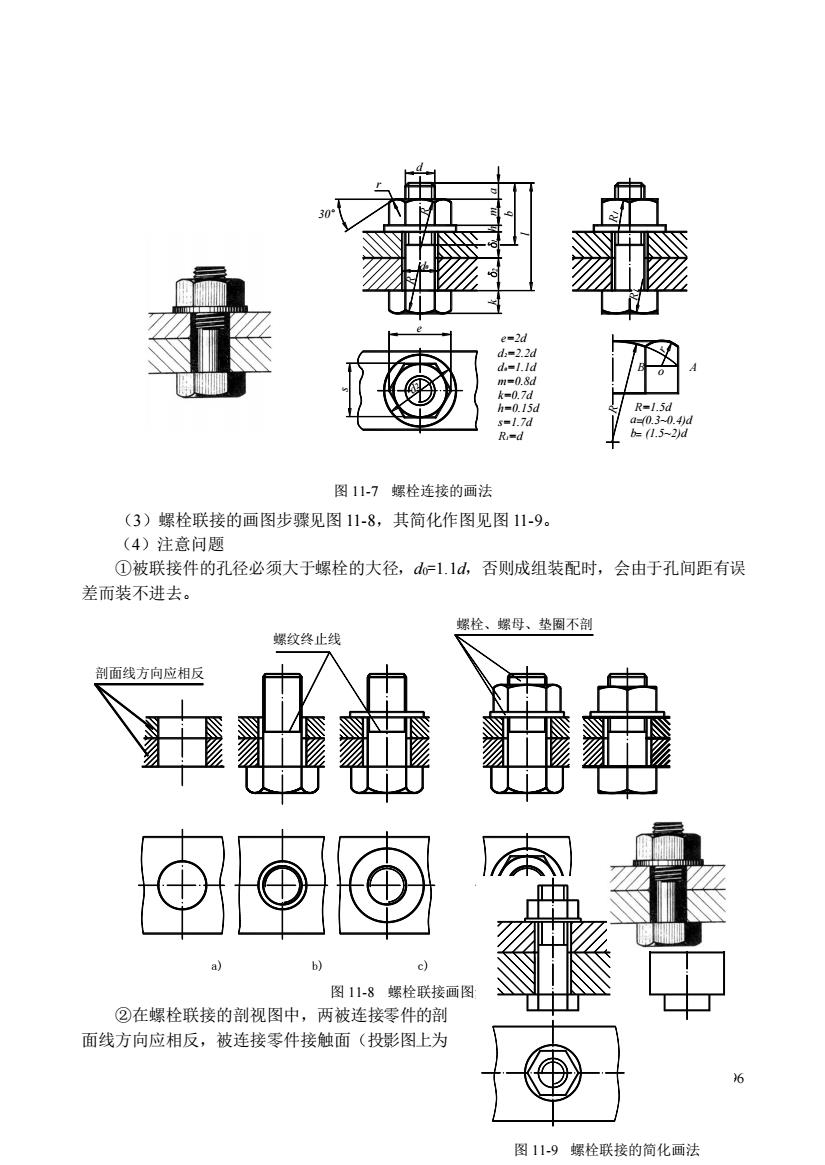

图11-7螺栓连接的画法 (3)螺栓联接的画图步骤见图11-8，其简化作图见图11-9。 (4)注意问题 ①被联接件的孔径必须大于螺栓的大径，d1.ld,否则成组装配时，会由于孔间距有误 差而装不进去。 螺栓、螺母、垫圈不剖 螺纹终止线 剖面线方向应相反 a) b) c 图11-8螺栓联接画图 ②在螺栓联接的剖视图中，两被连接零件的剖 面线方向应相反，被连接零件接触面（投影图上为 图119螺栓联接的简化画法
296 （3）螺栓联接的画图步骤见图 11-8，其简化作图见图 11-9。 （4）注意问题 ①被联接件的孔径必须大于螺栓的大径，d0=1.1d，否则成组装配时，会由于孔间距有误 差而装不进去。 ②在螺栓联接的剖视图中，两被连接零件的剖 面线方向应相反，被连接零件接触面（投影图上为 s e d 30° k a a 1 d 2 b h R1 d2=2.2d d0=1.1d m=0.8d k=0.7d h=0.15d s=1.7d R1=d e=2d b (1.5~2)d (0.3~0.4)d R=1.5d B A o r R R1 d2 r R R m l 0 图 11-7 螺栓连接的画法 剖面线方向应相反 螺栓、螺母、垫圈不剖 螺纹终止线 a) b) c) d) 图 11-8 螺栓联接画图步骤 图 11-9 螺栓联接的简化画法
