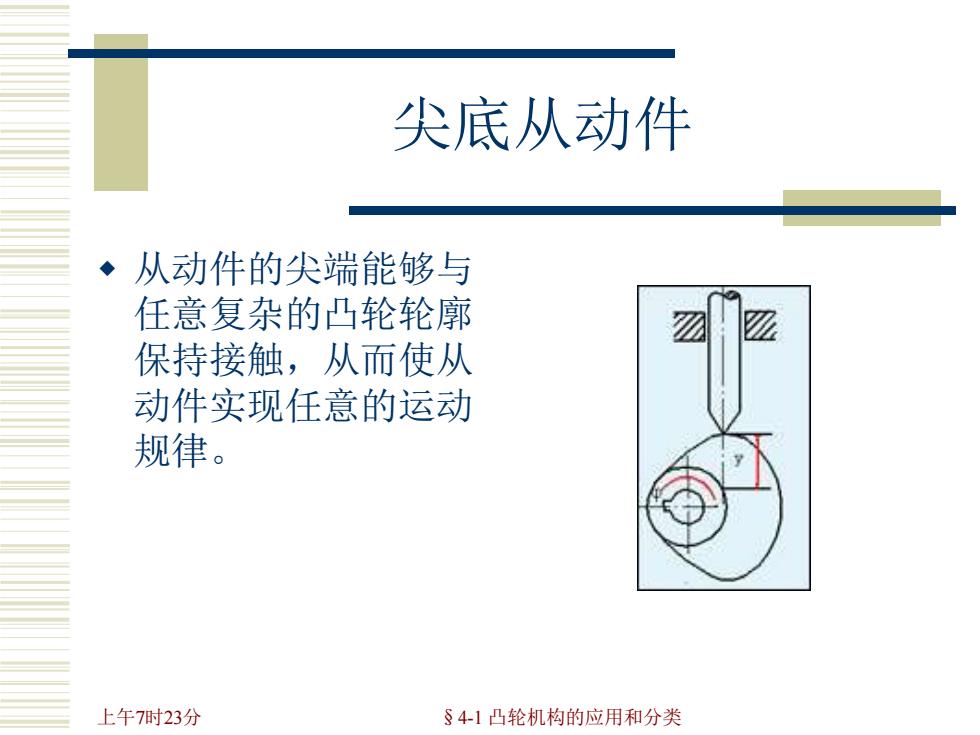

上午7时23分 §4-1 凸轮机构的应用和分类 尖底从动件 从动件的尖端能够与 任意复杂的凸轮轮廓 保持接触，从而使从 动件实现任意的运动 规律
上午7时23分 §4-1 凸轮机构的应用和分类 尖底从动件 从动件的尖端能够与 任意复杂的凸轮轮廓 保持接触，从而使从 动件实现任意的运动 规律
上午7时23分 §4-1 凸轮机构的应用和分类 滚子从动件 为减小摩擦磨损，在 从动件端部安装一个 滚轮，把从动件与凸 轮之间的滑动摩擦变 成滚动摩擦，因此摩 擦磨损较小，可用来 传递较大的动力，故 这种形式的从动件应 用很广
上午7时23分 §4-1 凸轮机构的应用和分类 滚子从动件 为减小摩擦磨损，在 从动件端部安装一个 滚轮，把从动件与凸 轮之间的滑动摩擦变 成滚动摩擦，因此摩 擦磨损较小，可用来 传递较大的动力，故 这种形式的从动件应 用很广
上午7时23分 §4-1 凸轮机构的应用和分类 平底从动件 从动件与凸轮轮廓之 间为线接触，接触处 易形成油膜，润滑状 况好。此外，在不计 摩擦时，凸轮对从动 件的作用力始终垂直 于从动件的平底，受 力平稳传动效率高， 常用于高速场合
上午7时23分 §4-1 凸轮机构的应用和分类 平底从动件 从动件与凸轮轮廓之 间为线接触，接触处 易形成油膜，润滑状 况好。此外，在不计 摩擦时，凸轮对从动 件的作用力始终垂直 于从动件的平底，受 力平稳传动效率高， 常用于高速场合
上午7时23分 §4-1 凸轮机构的应用和分类 凸轮机构的分类 按照凸轮与从动件维持 高副接触的方法分类 力锁合 形锁合
上午7时23分 §4-1 凸轮机构的应用和分类 凸轮机构的分类 按照凸轮与从动件维持 高副接触的方法分类 力锁合 形锁合

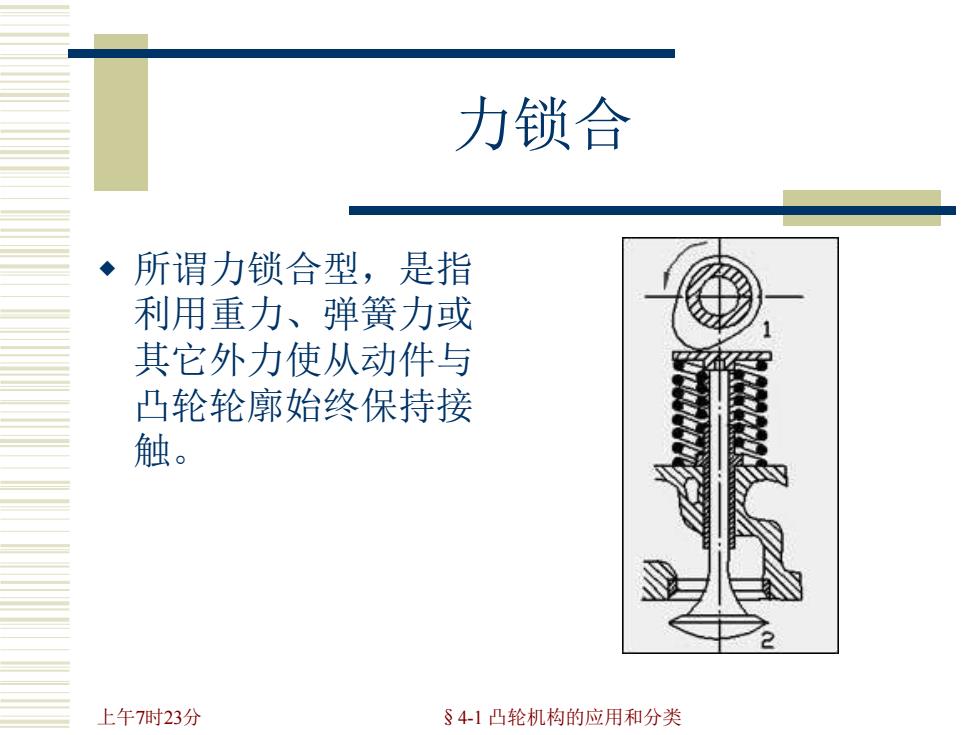

上午7时23分 §4-1 凸轮机构的应用和分类 力锁合 所谓力锁合型，是指 利用重力、弹簧力或 其它外力使从动件与 凸轮轮廓始终保持接 触
上午7时23分 §4-1 凸轮机构的应用和分类 力锁合 所谓力锁合型，是指 利用重力、弹簧力或 其它外力使从动件与 凸轮轮廓始终保持接 触
