第五章 袋装机械 重点掌握制袋—充填—封口机设计， 成型器的种类和设计、计算方法，纵、 横封器的封袋方法、结构及设计原理， 牵引机构，切袋装置
第五章 袋装机械 重点掌握制袋—充填—封口机设计， 成型器的种类和设计、计算方法，纵、 横封器的封袋方法、结构及设计原理， 牵引机构，切袋装置
第一节 概 述 袋装是用柔性材料制成的包装袋,将粉状、颗粒状、流体或半流体等 物品装入其中,然后进行排气(或充气)、封口,以完成产品包装的工艺过程。 制袋用的柔性材料,如纸、蜡纸、塑料薄膜及其复合材料等,即有良好 的保护物品的性能,又有质轻、价廉、易印刷、易成型封口、易开启使用、 易被处理等特性,因而所制成的袋装产品轻巧、美观、体积小而受人喜爱, 是软包装产品中的重要组成部分。其中尤以塑料薄膜及其复合材料的使 用较广,发展最为迅速。特别六十年代以来,石油化学工业的高速发展，为 软包装提供了丰富多样的柔性包装材料,再加上塑料薄膜具有独特的良好 的热封性、印刷性、透明性、防潮防气性等,致使袋装软包装新产品更是 层出不穷,有几克乃
第一节 概 述 袋装是用柔性材料制成的包装袋,将粉状、颗粒状、流体或半流体等 物品装入其中,然后进行排气(或充气)、封口,以完成产品包装的工艺过程。 制袋用的柔性材料,如纸、蜡纸、塑料薄膜及其复合材料等,即有良好 的保护物品的性能,又有质轻、价廉、易印刷、易成型封口、易开启使用、 易被处理等特性,因而所制成的袋装产品轻巧、美观、体积小而受人喜爱, 是软包装产品中的重要组成部分。其中尤以塑料薄膜及其复合材料的使 用较广,发展最为迅速。特别六十年代以来,石油化学工业的高速发展，为 软包装提供了丰富多样的柔性包装材料,再加上塑料薄膜具有独特的良好 的热封性、印刷性、透明性、防潮防气性等,致使袋装软包装新产品更是 层出不穷,有几克乃
至几十克的小袋,有近千克的中袋,也有几十千克重袋包装。内装 物由最初的散粒体发展到胶体、液体、气体和大块状的固体,使 袋装逐渐与灌装、罐装、裹包等传统的包装形式相互渗透和替 代,与此同时,也促进了袋装机不断地更新与发展,我国自六十年代 初从国外引进样机,发展到近年来己能自己设计、制造多种袋装 设备。各种袋装机应用于食品、日化塑料、化工、农药等工厂 的包装工段。 一、包装袋的基本形式 以袋装机加工的塑料包装产品常见袋形分别如下, 并参见图5.1
至几十克的小袋,有近千克的中袋,也有几十千克重袋包装。内装 物由最初的散粒体发展到胶体、液体、气体和大块状的固体,使 袋装逐渐与灌装、罐装、裹包等传统的包装形式相互渗透和替 代,与此同时,也促进了袋装机不断地更新与发展,我国自六十年代 初从国外引进样机,发展到近年来己能自己设计、制造多种袋装 设备。各种袋装机应用于食品、日化塑料、化工、农药等工厂 的包装工段。 一、包装袋的基本形式 以袋装机加工的塑料包装产品常见袋形分别如下, 并参见图5.1

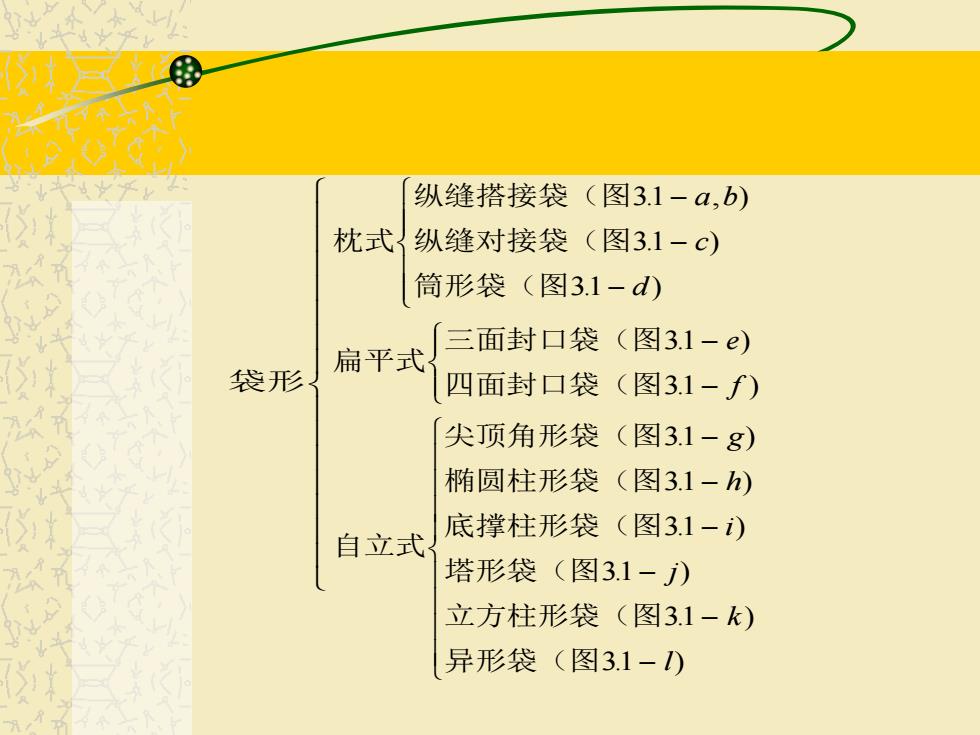

袋形 枕式 纵缝搭接袋（图 纵缝对接袋（图 筒形袋（图 扁平式 三面封口袋（图 四面封口袋（图 自立式 尖顶角形袋（图 椭圆柱形袋（图 底撑柱形袋（图 塔形袋（图 立方柱形袋（图 异形袋（图 31 31 31 31 31 31 31 31 31 31 31 . , ) . ) . ) . ) . ) . ) . ) . ) . ) . ) . ) − − − − − − − − − − − a b c d e f g h i j k l
袋形 枕式 纵缝搭接袋（图 纵缝对接袋（图 筒形袋（图 扁平式 三面封口袋（图 四面封口袋（图 自立式 尖顶角形袋（图 椭圆柱形袋（图 底撑柱形袋（图 塔形袋（图 立方柱形袋（图 异形袋（图 31 31 31 31 31 31 31 31 31 31 31 . , ) . ) . ) . ) . ) . ) . ) . ) . ) . ) . ) − − − − − − − − − − − a b c d e f g h i j k l
制袋过程中,一般先纵封,而后横封。故在枕式搭接、对接 袋封口缝的全长内,局部会有三层或四层薄膜重迭在一起,这对 封口质量有一定影响；扁平式三面封口袋的封口缝全长内层 数相等,封接条件较好,但产品外形不对称,美观性稍差,四面封 口袋克服了前两者的缺点,但这种袋型的包装材料利用率比前 两者稍差；自立式各种袋外形美观,具有自立不倒的优点,便于 后续装箱工艺的完成和产品陈列,但对包装材料要求较高,均需 使用复合包装材料。 二、典型袋装机的结构及工作原理 由于包装袋形的多样性, 所以完成这些袋形的袋装机械 在机型及结构上也带来一定的差异,主要反映在制袋及封口 装置上
制袋过程中,一般先纵封,而后横封。故在枕式搭接、对接 袋封口缝的全长内,局部会有三层或四层薄膜重迭在一起,这对 封口质量有一定影响；扁平式三面封口袋的封口缝全长内层 数相等,封接条件较好,但产品外形不对称,美观性稍差,四面封 口袋克服了前两者的缺点,但这种袋型的包装材料利用率比前 两者稍差；自立式各种袋外形美观,具有自立不倒的优点,便于 后续装箱工艺的完成和产品陈列,但对包装材料要求较高,均需 使用复合包装材料。 二、典型袋装机的结构及工作原理 由于包装袋形的多样性, 所以完成这些袋形的袋装机械 在机型及结构上也带来一定的差异,主要反映在制袋及封口 装置上
