版权©2019，版权保留，侵犯必究 第四章电路定理 ● 置换定理 ●叠加定理 等效电源定理 ·最大功率传输定理 。特勒根定理 ·互易定理 ·对偶原理 复旦大学射频集成电路设计研究小组 -012. 唐长文
复旦大学 射频集成电路设计研究小组 唐长文 版权©2019，版权保留，侵犯必究 -012- 第四章 电路定理 ⚫ 置换定理 ⚫ 叠加定理 ⚫ 等效电源定理 ⚫ 最大功率传输定理 ⚫ 特勒根定理 ⚫ 互易定理 ⚫ 对偶原理
版权©2019，版权保留，侵犯必究 置换定理 若某一端口的电压和电流为Vo和lo,可以用Vs =V的电压源或者1s=o的电流源来置换此一端口， 而不影响电路中其它部分的电压和电流。 N1 十 N2 N1 Vo Vs=Vo N1 Vo 1s=l0 。 复旦大学射频集成电路设计研究小组 -013- 唐长文
复旦大学 射频集成电路设计研究小组 唐长文 版权©2019，版权保留，侵犯必究 -013- 置换定理 若某一端口的电压和电流为V0和I0，可以用VS = V0的电压源或者IS = I0的电流源来置换此一端口， 而不影响电路中其它部分的电压和电流。 I0 N1 V0 N2 I0 N1 VS=V0 I0 V0 N1 V0 IS=I0
版权©2019，版权保留，侵犯必究 置换为电压源 lo N1 Vo N2 N1 Vo Vs=Vo V生 V2(0 V牛 Vs=Vo Vo V=f(0 Vo V=f(0 6 复旦大学射频集成电路设计研究小组 -014- 唐长文
复旦大学 射频集成电路设计研究小组 唐长文 版权©2019，版权保留，侵犯必究 -014- 置换为电压源 I 0 N1 V0 N2 I 0 N1 V0 VS =V0 V 0 I V 0 I V0 I 0 V=f2(I) V=f1(I) V=f1(I) VS =V0 I 0 V0

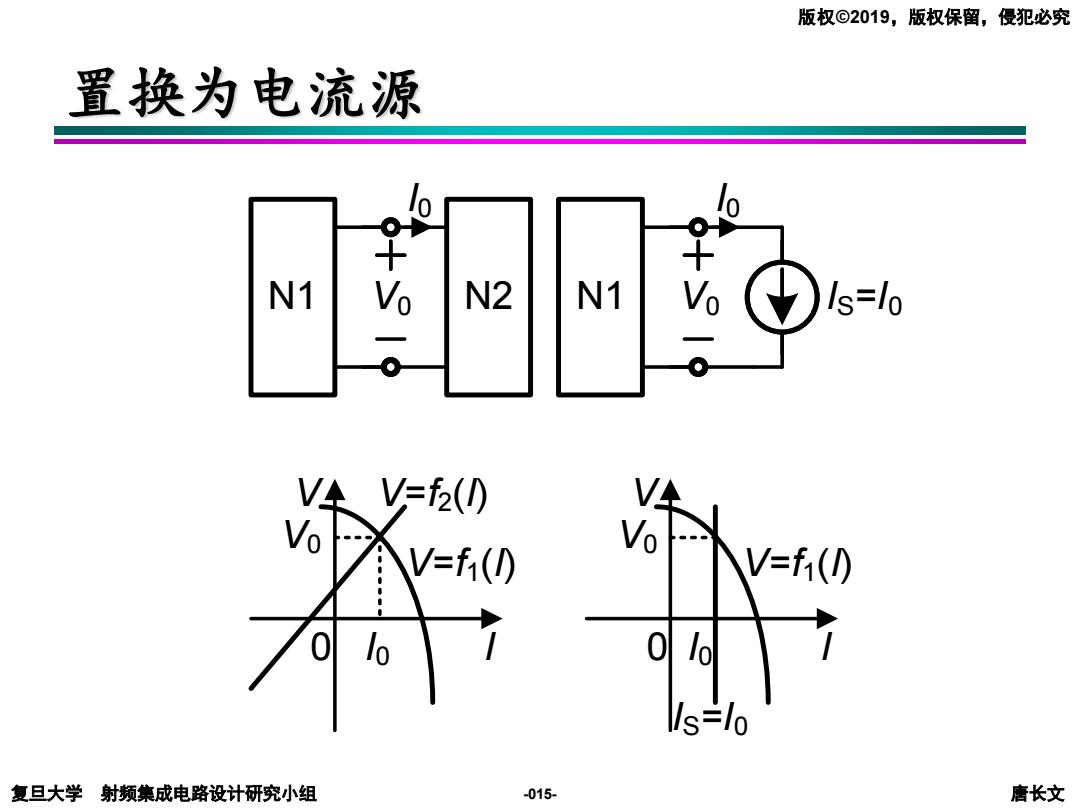

版权©2019，版权保留，侵犯必究 置换为电流源 N1 Vo N2 N1 Vo 1s=l0 V生 V片f2(0 V全 V=f(0 V=f(0 o 01o ls=lo 复旦大学射频集成电路设计研究小组 -015- 唐长文
复旦大学 射频集成电路设计研究小组 唐长文 版权©2019，版权保留，侵犯必究 -015- 置换为电流源 I 0 N1 V0 N2 I 0 N1 V0 I S =I0 V 0 I V0 I 0 V=f2(I) V=f1(I) V 0 I V0 V=f1(I) I S =I0 I 0
版权©2019，版权保留，侵犯必究 论证 lo lo N1 Vo N2 OA=SA +%-5 N1 +% 0+% N2 复旦大学射频集成电路设计研究小组 -016- 唐长文
复旦大学 射频集成电路设计研究小组 唐长文 版权©2019，版权保留，侵犯必究 -016- 论证 I0 N1 V0 N2 I0 N1 V0 N2 I0 N1 V0 N2 V0 V0 I0 V0 I0 N1 V0 N2 V0 V0 I0 V0 I0 N1 V0 N2 I0 V0 VS= V0 I0 N1 V0 N2 I0 I0 I0 V0 I0 N1 V0 N2 I0 I0 I0 V0 I0 N1 V0 N2 I0 V0 IS=I0
