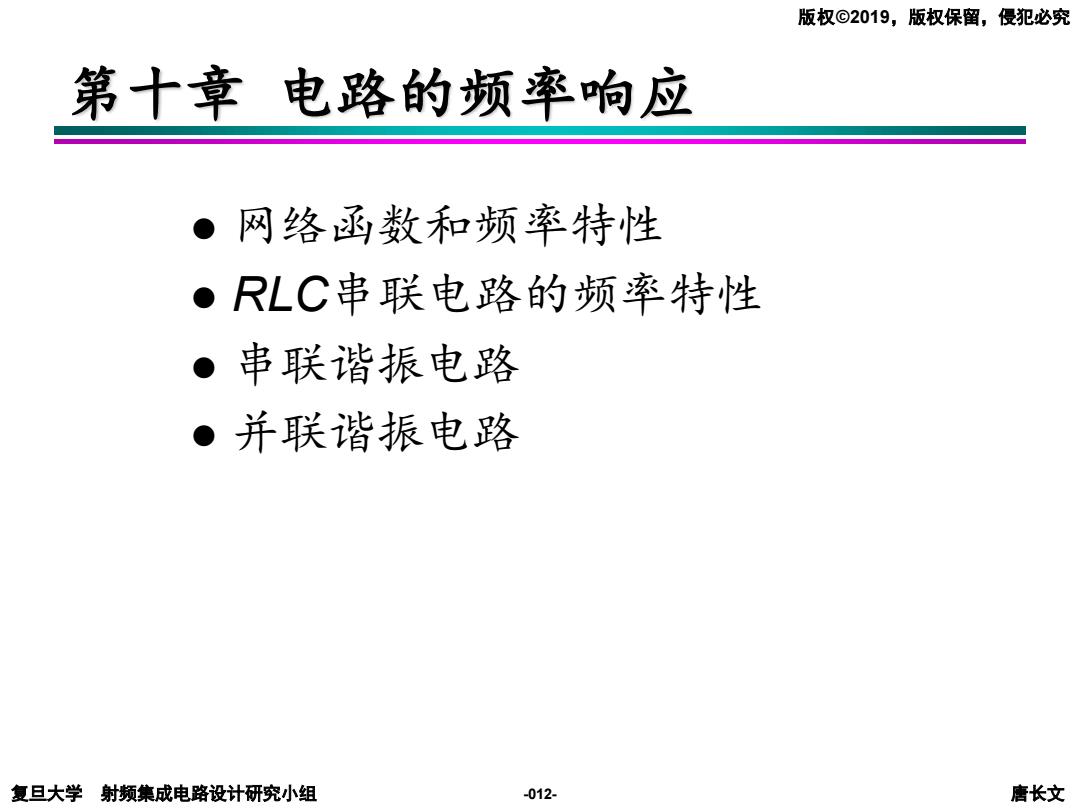

版权©2019，版权保留，侵犯必究 第十章电路的频率响应 网络函数和频率特性 ●RLC串联电路的频率特性 。串联谐振电路 。并联谐振电路 复旦大学射频集成电路设计研究小组 -012- 唐长文
复旦大学 射频集成电路设计研究小组 唐长文 版权©2019，版权保留，侵犯必究 -012- 第十章 电路的频率响应 ⚫ 网络函数和频率特性 ⚫ RLC串联电路的频率特性 ⚫ 串联谐振电路 ⚫ 并联谐振电路
版权©2019，版权保留，侵犯必究 网络函数和频率特性 齐性定理 一若线性电路中只有一个电源，则各处电压电流 与此电源的源电压或源电流成正比 一也适用于正弦电流电路的向量模型 电路网络 一激励：单一电源的源电压或源电流 一响应Y:某一电压或电流 复旦大学射频集成电路设计研究小组 -013- 唐长文
复旦大学 射频集成电路设计研究小组 唐长文 版权©2019，版权保留，侵犯必究 -013- 网络函数和频率特性 • 齐性定理 – 若线性电路中只有一个电源，则各处电压电流 与此电源的源电压或源电流成正比 – 也适用于正弦电流电路的向量模型 • 电路网络 – 激励𝑋ሶ：单一电源的源电压或源电流 – 响应𝑌ሶ：某一电压或电流
版权©2019，版权保留，侵犯必究 网络函数 X X() V 线性无 线性无 y(t) 独立源 独立源 ·网络函数：响应向量与激励向量的比例系数 H0o,-文 复旦大学射频集成电路设计研究小组 -014- 唐长文
复旦大学 射频集成电路设计研究小组 唐长文 版权©2019，版权保留，侵犯必究 -014- 网络函数 • 网络函数：响应向量与激励向量的比例系数 ( ) Y H ω X j = x(t) v 线性无 独立源 i y(t) 线性无 独立源 Y V • • I • X •
版权©2019，版权保留，侵犯必究 网络函数 ·响应与激励属于同一端口的网络函数 激励 响应 网络函数 电流源 电压 等效阻抗 电压源 电流 等效导纳 复旦大学射频集成电路设计研究小组 -015- 唐长文
复旦大学 射频集成电路设计研究小组 唐长文 版权©2019，版权保留，侵犯必究 -015- 网络函数 • 响应与激励属于同一端口的网络函数 激励 响应 网络函数 电流源 电压 等效阻抗 电压源 电流 等效导纳
版权©2019，版权保留，侵犯必究 网络函数 响应与激励属于不同端口的网络函数（转 移函数/传递函数) 激励 响应 网络函数（转移函数) 电流源 电流 转移电流比 电流源 电压 转移阻抗 电压源 电流 转移导纳 电压源 电压 转移电压比 复旦大学射频集成电路设计研究小组 -016- 唐长文
复旦大学 射频集成电路设计研究小组 唐长文 版权©2019，版权保留，侵犯必究 -016- 网络函数 • 响应与激励属于不同端口的网络函数（转 移函数/传递函数） 激励 响应 网络函数（转移函数） 电流源 电流 转移电流比 电流源 电压 转移阻抗 电压源 电流 转移导纳 电压源 电压 转移电压比
