版权©2019，版权保留，侵犯必究 第一章电路元件和电路定律 。电流和电压及其参考方向 ·吸收和发出电能与电功率 ·电路和电路元件 ·线性电阻元件 ·独立直流电源 ·受控直流电源 。基尔霍夫定律 复旦大学射频集成电路设计研究小组 -012- 唐长文
复旦大学 射频集成电路设计研究小组 唐长文 版权©2019，版权保留，侵犯必究 -012- 第一章 电路元件和电路定律 ⚫ 电流和电压及其参考方向 ⚫ 吸收和发出电能与电功率 ⚫ 电路和电路元件 ⚫ 线性电阻元件 ⚫ 独立直流电源 ⚫ 受控直流电源 ⚫ 基尔霍夫定律
版权©2019，版权保留，侵犯必究 电流和电压及其参考方向 电路理论中涉及的物理量主要有：电流、 电压、电荷和磁通。 一电流：用小写字母或者大写字母表示 -电压：V、V -电荷：q、Q 电压符号：中国标准为u 和U,美国标准为v和V。 一磁通：p、中 ·电功率和电能也是重要的物理量。 -功率：p、P -电能：W、W 复旦大学射频集成电路设计研究小组 -013- 唐长文
复旦大学 射频集成电路设计研究小组 唐长文 版权©2019，版权保留，侵犯必究 -013- 电流和电压及其参考方向 • 电路理论中涉及的物理量主要有：电流、 电压、电荷和磁通。 – 电流：用小写字母i或者大写字母I表示 – 电压：v、V – 电荷：q、Q – 磁通：φ、Φ • 电功率和电能也是重要的物理量。 – 功率：p、P – 电能：w、W 电压符号：中国标准为u 和U，美国标准为v和V

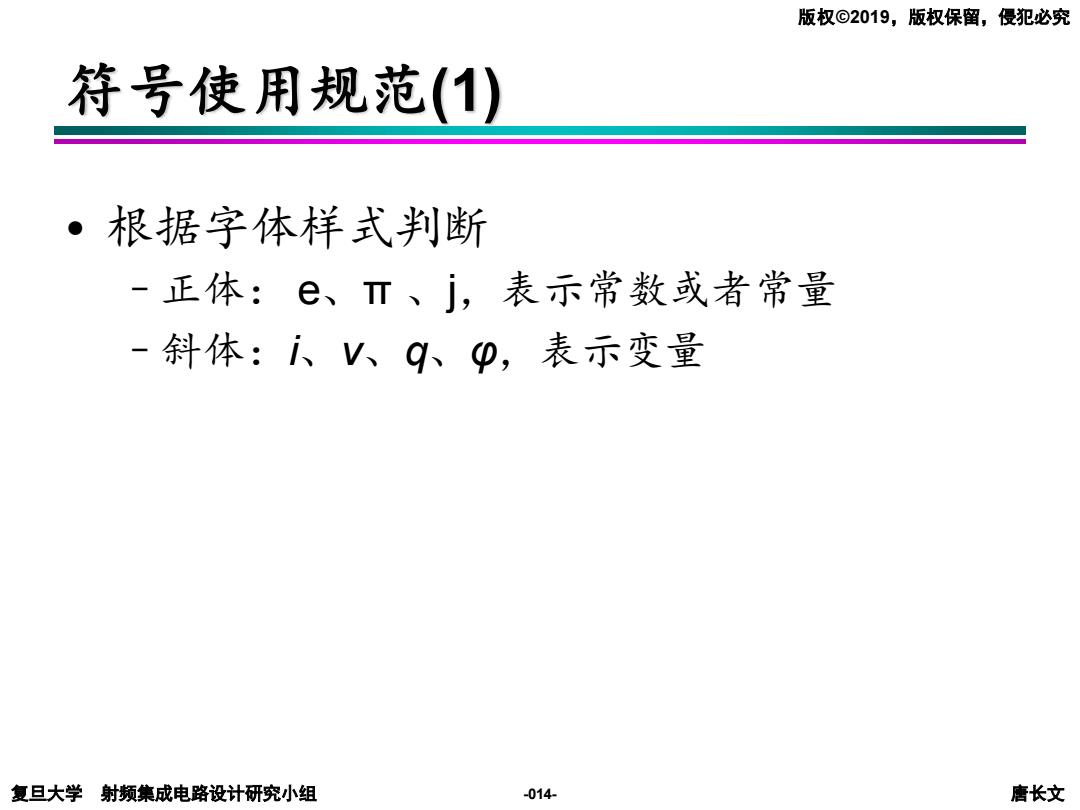

版权©2019，版权保留，侵犯必究 符号使用规范(1) ·根据字体样式判断 -正体：e、T、j,表示常数或者常量 -斜体：入Vq、p,表示变量 复旦大学射频集成电路设计研究小组 -014- 唐长文
复旦大学 射频集成电路设计研究小组 唐长文 版权©2019，版权保留，侵犯必究 -014- 符号使用规范(1) • 根据字体样式判断 –正体： e、π 、j，表示常数或者常量 –斜体：i、v、q、φ，表示变量
版权©2019，版权保留，侵犯必究 符号使用规范(2) ·根据字体和下标的大小写判断 一字体大写、下标大写：VA,表示直流量 -字体大写、下标小写：Va,表示幅值 -字体小写、下标大写：V,表示即时量 -字体小写、下标小写：Va,表示变化量 0 根据括号中变量判断 -变量t:V(),表示时间域变化量 -变量S:V(S),表示复频域变化量 -变量jw:Vw),表示相量域变化量 复旦大学 射频集成电路设计研究小组 -015- 唐长文
复旦大学 射频集成电路设计研究小组 唐长文 版权©2019，版权保留，侵犯必究 -015- 符号使用规范(2) • 根据字体和下标的大小写判断 – 字体大写、下标大写：VA，表示直流量 – 字体大写、下标小写：Va，表示幅值 – 字体小写、下标大写：vA，表示即时量 – 字体小写、下标小写：va，表示变化量 • 根据括号中变量判断 – 变量t：v(t)，表示时间域变化量 – 变量s：V(s)，表示复频域变化量 – 变量jω：V(jω)，表示相量域变化量
版权©2019，版权保留，侵犯必究 电流 定义：在单位时间内，通过某横切面的电 荷量 i= dq dt ·方向：正电荷运动的方向 。单位：电荷的单位为库[仑](C), 时间的单位 为秒(S),电流的单位为安[培](A) 复旦大学射频集成电路设计研究小组 -016- 唐长文
复旦大学 射频集成电路设计研究小组 唐长文 版权©2019，版权保留，侵犯必究 -016- 电流 • 定义：在单位时间内，通过某横切面的电 荷量 • 方向：正电荷运动的方向 • 单位：电荷的单位为库[仑](C)，时间的单位 为秒(s)，电流的单位为安[培](A) = d d q i t
