NUNU色T0 复旦大学电子工程系 陈光梦 19 模拟电子学 基础
复旦大学电子工程系 陈光梦 模拟电子学 基础
复旦大学电子工程系陈光梦 绪论 模拟电子学的研究对象 模拟电子学的研究方法 模拟电子学的应用背景 2013/10/5 模拟电子学基础 2
2013/10/5 模拟电子学基础 2 复旦大学电子工程系 陈光梦 绪 论 模拟电子学的研究对象 模拟电子学的研究方法 模拟电子学的应用背景

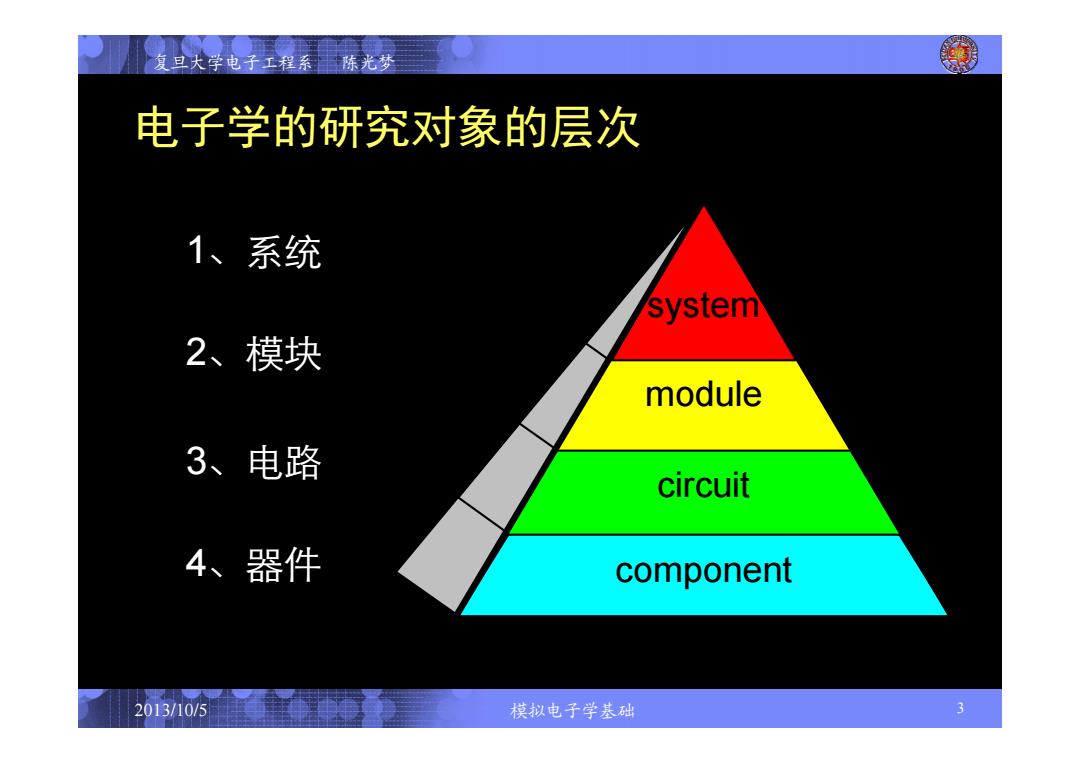

复旦大学电子工程系陈光梦 电子学的研究对象的层次 1、系统 system 2、模块 module 3、电路 circuit 4、器件 component 2013/10/5 模拟电子学基础 3
2013/10/5 模拟电子学基础 3 复旦大学电子工程系 陈光梦 放大 /滤波 时钟恢复 模数转换 数字 信号 处理 VDD=+12V vi v o RL 5k R1 R2 R3 2M 2k 4.7k N P N NPN晶体管的结构与符号 P N P PNP晶体管的结构与符号 E E C C B B E E C C B B 电子学的研究对象的层次 1、系统 2、模块 3、电路 4、器件 component circuit module system
复旦大学电子工程系陈光梦 模拟电子学的研究对象的分类 1、按照信号性质分类 线性电路 能够用线性方程描述 非线性电路 不能用线性方程描述 2、按照信号频率分类 低频电路 信号频率低，可忽略许多与频率有关 的参量 高频电路 信号频率高，必须考虑各种与频率相 关的参量 2013/10/5 模拟电子学基础 4
2013/10/5 模拟电子学基础 4 复旦大学电子工程系 陈光梦 模拟电子学的研究对象的分类 1、按照信号性质分类 线性电路 能够用线性方程描述 非线性电路 不能用线性方程描述 2、按照信号频率分类 低频电路 信号频率低，可忽略许多与频率有关 的参量 高频电路 信号频率高，必须考虑各种与频率相 关的参量
复旦大学电子工程系陈光梦 模拟电子学的研究方法 器件的研究方法：物理学方法 模块和电路的研究方法：电子学方法 系统的研究方法：数学、电子学、计 算机、系统工程等 各门学科的综合 2013/10/5 模拟电子学基础 5
2013/10/5 模拟电子学基础 5 复旦大学电子工程系 陈光梦 模拟电子学的研究方法 器件的研究方法： 模块和电路的研究方法： 系统的研究方法： 物理学方法 数学、电子学、计 算机、系统工程等 各门学科的综合 电子学方法
