AN UNIVERS 复旦大学微电子学系唐长文 5 第3章 晶体管放大器 河
复旦大学微电子学系 唐长文 第 3 章 晶体管放大器
复旦大学微电子学系唐长文 放大器概述 放大器的一般描述 分析放大器的一般方法 2013/10/16 模拟电子学基础 2
2013/10/16 模拟电子学基础 2 复旦大学微电子学系 唐长文 放大器概述 放大器的一般描述 分析放大器的一般方法

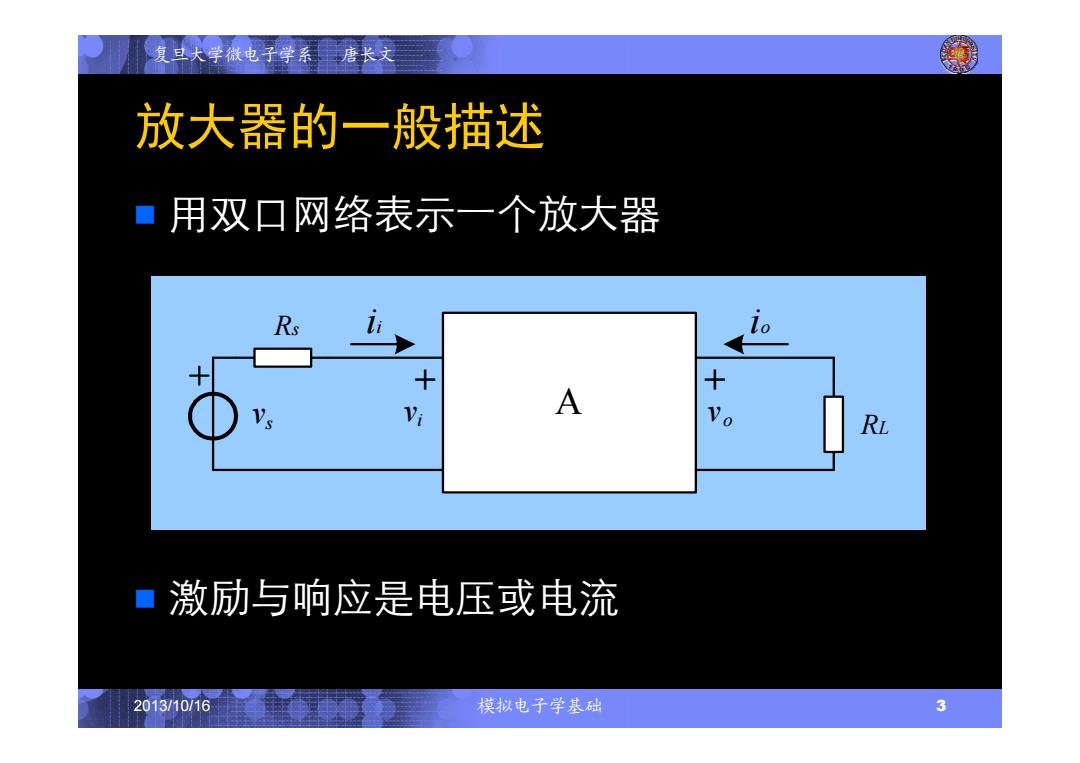

复旦大学微电子学系唐长文 放大器的一般描述 用双口网络表示一个放大器 Rs lo + + Vi A Vo RL ·激励与响应是电压或电流 2013/10/16 模拟电子学基础 3
2013/10/16 模拟电子学基础 3 复旦大学微电子学系 唐长文 放大器的一般描述 用双口网络表示一个放大器 激励与响应是电压或电流 A Rs RL v ii io o + + v i v s
复旦大学微电子学系唐长文 放大器的功能 口放大信号中的有效信息成分，抑制其中的 无效信息成分 口一般情况下，只有变动的信号才可能带有有效 信息，所以放大器的放大对象就是信号中的变 动部分 口由于信号的能量一般局限在某个频率范围内， 所以放大器都有其有效的工作频段 口被放大信号的能量来自电源 2013/10/16 模拟电子学基础 4
2013/10/16 模拟电子学基础 4 复旦大学微电子学系 唐长文 放大器的功能 放大信号中的有效信息成分，抑制其中的 无效信息成分 一般情况下，只有变动的信号才可能带有有效 信息，所以放大器的放大对象就是信号中的变 动部分 由于信号的能量一般局限在某个频率范围内， 所以放大器都有其有效的工作频段 被放大信号的能量来自电源
复旦大学微电子学系唐长文 放大器的性能指标 ·增益 口电压/电流增益 口功率增益 ·输入阻抗 ·输出阻抗 口频率响应 非线性失真 2013/10/16 模拟电子学基础 5
2013/10/16 模拟电子学基础 5 复旦大学微电子学系 唐长文 放大器的性能指标 增益 电压/电流增益 功率增益 输入阻抗 输出阻抗 频率响应 非线性失真
