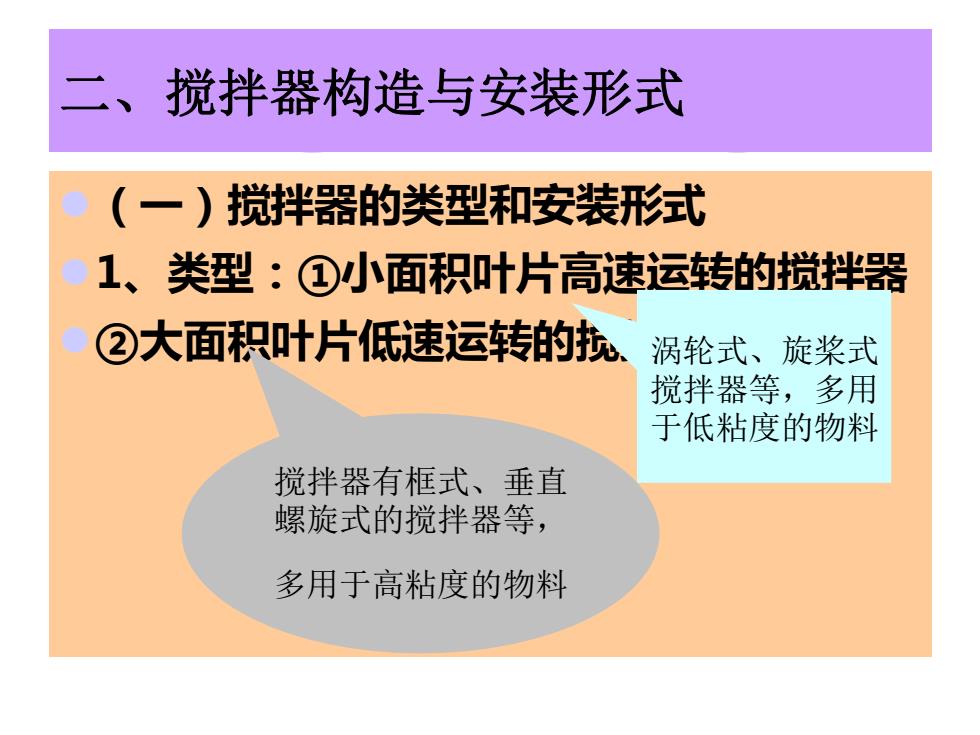

二、搅拌器构造与安装形式 ⚫（一）搅拌器的类型和安装形式 ⚫1、类型：①小面积叶片高速运转的搅拌器 ⚫②大面积叶片低速运转的搅拌器涡轮式、旋桨式 搅拌器等，多用 于低粘度的物料 搅拌器有框式、垂直 螺旋式的搅拌器等， 多用于高粘度的物料
二、搅拌器构造与安装形式 ⚫（一）搅拌器的类型和安装形式 ⚫1、类型：①小面积叶片高速运转的搅拌器 ⚫②大面积叶片低速运转的搅拌器涡轮式、旋桨式 搅拌器等，多用 于低粘度的物料 搅拌器有框式、垂直 螺旋式的搅拌器等， 多用于高粘度的物料

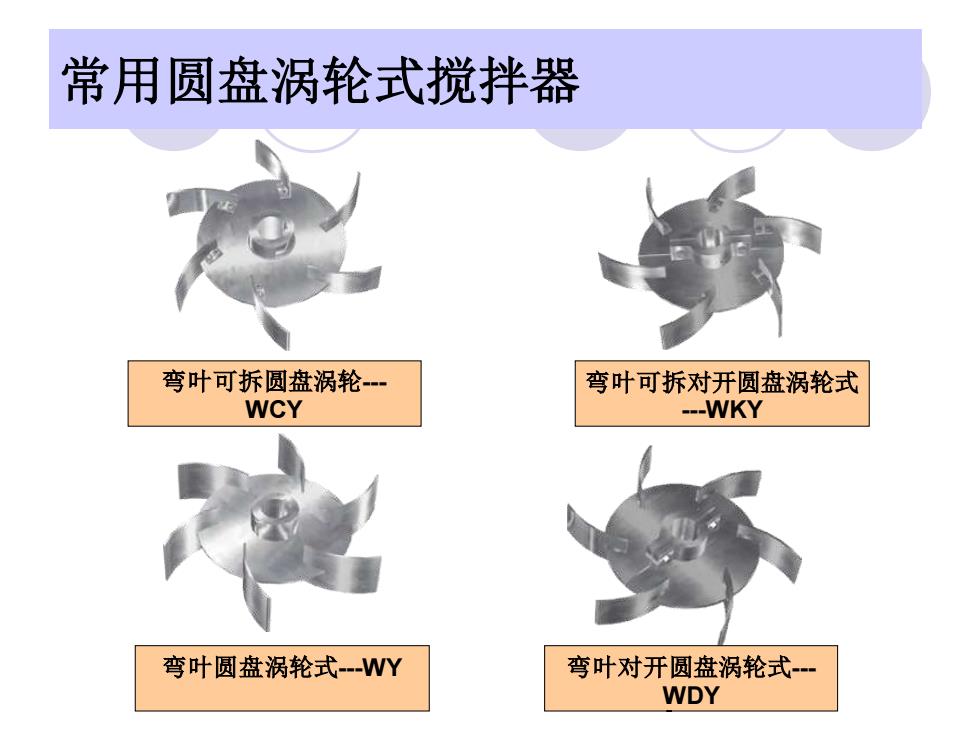

常用圆盘涡轮式搅拌器 弯叶可拆圆盘涡轮- WCY 弯叶可拆对开圆盘涡轮式 -WKY 弯叶圆盘涡轮式-WY 弯叶对开圆盘涡轮式- WDY
常用圆盘涡轮式搅拌器 弯叶可拆圆盘涡轮- WCY 弯叶可拆对开圆盘涡轮式 -WKY 弯叶圆盘涡轮式-WY 弯叶对开圆盘涡轮式- WDY

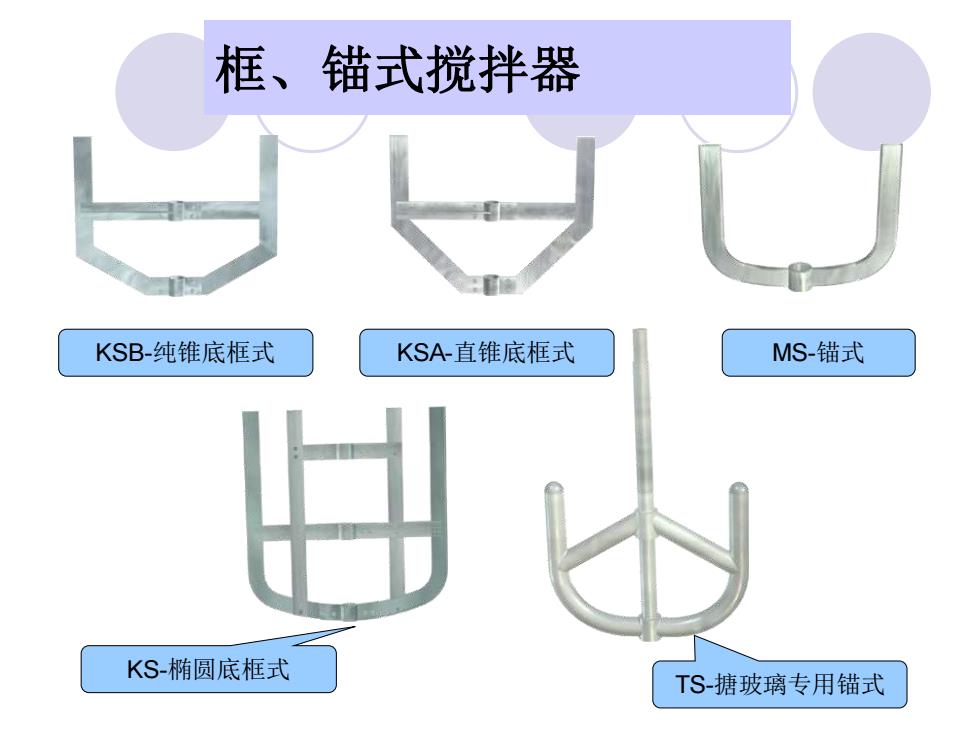

框、锚式搅拌器 KSB-纯锥底框式 KSA-直锥底框式 KS-椭圆底框式 TS-搪玻璃专用锚式 MS-锚式
框、锚式搅拌器 KSB-纯锥底框式 KSA-直锥底框式 KS-椭圆底框式 TS-搪玻璃专用锚式 MS-锚式
2、安装形式 ⚫1）立式中心搅拌安装形式 搅拌轴与搅拌器配置在搅拌罐的中心线上、呈对称 布局，驱动方式为皮带传动或齿轮传动或者通过减 速传动，也有用电机直接驱动的。其搅拌设备功率 可以从0.1kw至数百千瓦， 常用的功率范围为 0.2～22kw。 一般划分为，功率小于3.7kw 为小型，5.5～22kw为中型， 大于22kw为大型
2、安装形式 ⚫1）立式中心搅拌安装形式 搅拌轴与搅拌器配置在搅拌罐的中心线上、呈对称 布局，驱动方式为皮带传动或齿轮传动或者通过减 速传动，也有用电机直接驱动的。其搅拌设备功率 可以从0.1kw至数百千瓦， 常用的功率范围为 0.2～22kw。 一般划分为，功率小于3.7kw 为小型，5.5～22kw为中型， 大于22kw为大型
2）偏心式搅拌安装形式 将搅拌器安装在立式容器的偏心位置，这种安装形式能 防止液体在搅拌器附近产生涡流回转区域，其效果与安 装挡板相近似。 但偏心搅拌容易引起设备在工作过程中的振动，一般此 类安装形式只用于小型设备上
2）偏心式搅拌安装形式 将搅拌器安装在立式容器的偏心位置，这种安装形式能 防止液体在搅拌器附近产生涡流回转区域，其效果与安 装挡板相近似。 但偏心搅拌容易引起设备在工作过程中的振动，一般此 类安装形式只用于小型设备上
