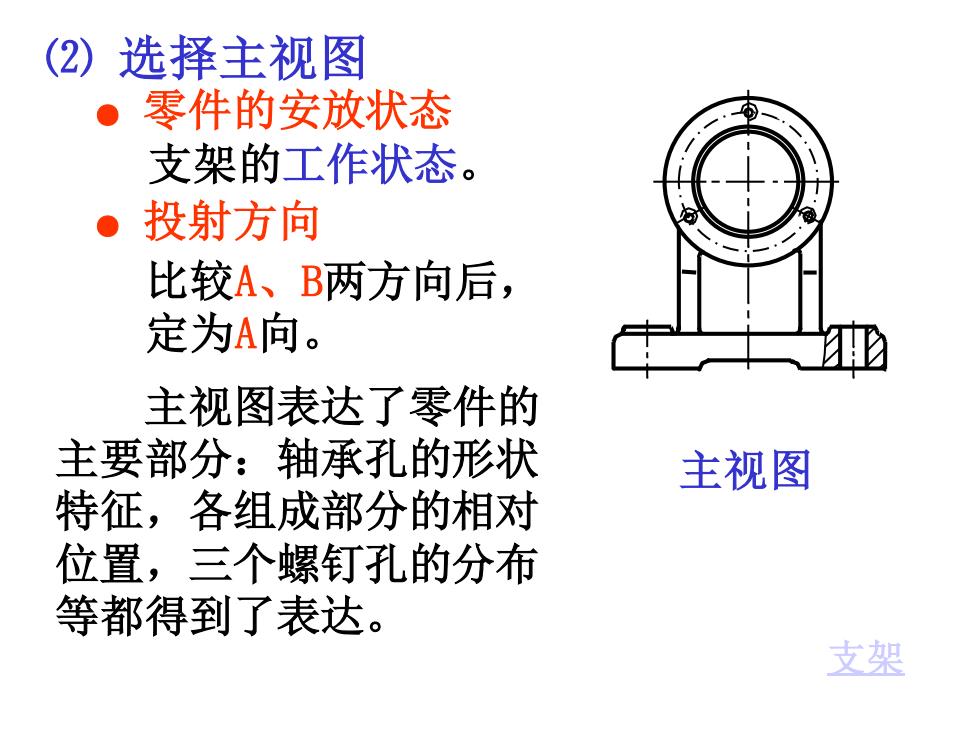

(2) 选择主视图 零件的安放状态 支架的工作状态。 ● 投射方向 比较A、B两方向后， 定为A向。 主视图表达了零件的 主要部分：轴承孔的形状 主视图 特征，各组成部分的相对 位置，三个螺钉孔的分布 等都得到了表达。 支架
⑵ 选择主视图 ● 零件的安放状态 支架的工作状态。 ● 投射方向 主视图 主视图表达了零件的 主要部分：轴承孔的形状 特征，各组成部分的相对 位置，三个螺钉孔的分布 等都得到了表达。 支架 比较A、B两方向后， 定为A向
(3)选其它视图 选全剖的左视图，表 达轴承孔的内部结 构及两侧支撑板形 状。 22222222222230 选择B向视图表达 底板的形状。 A-A bo0o0o0o0o000000000000090000000000000000000000000000000000000000000 选择移出断面表达 D 支撑板断面的形状 视图方案 支架
⑶ 选其它视图 视图方案一 选择移出断面表达 支撑板断面的形状 支架 还需选择什 么视图呢？ 选全剖的左视图,表 达轴承孔的内部结 构及两侧支撑板形 状。 选择B向视图表达 底板的形状。 B A-A A A B

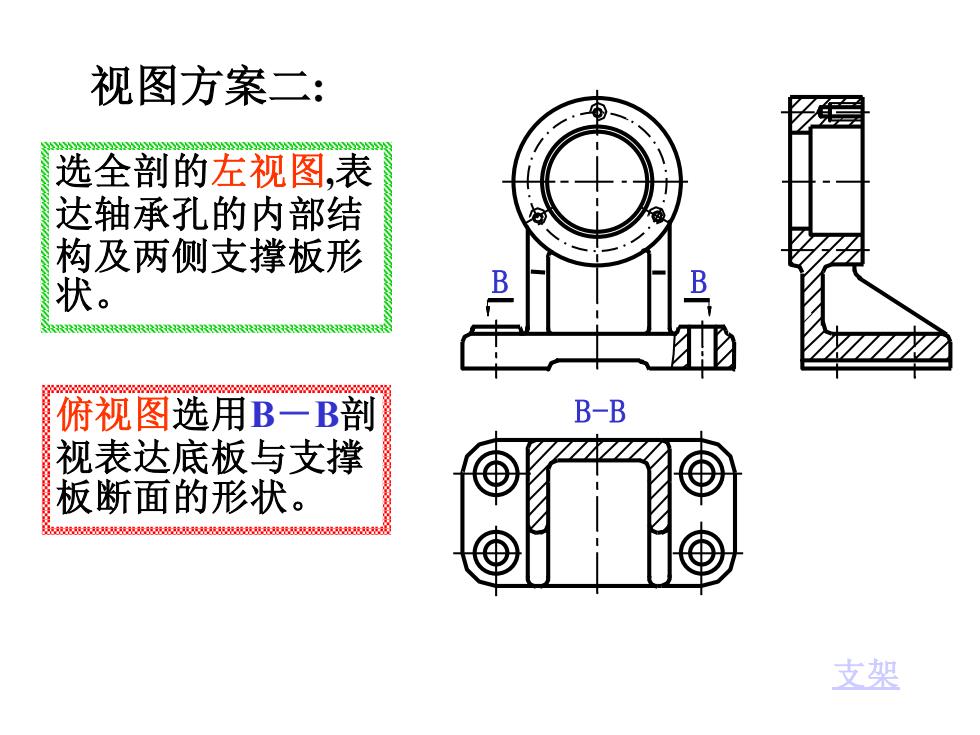

视图方案二： 选全剖的左视图，表 达轴承孔的内部结 及两侧支撑板形 状 B 俯视图选用B一B剖 B-B 视表达底板与支撑 板断面的形状。 支架
视图方案二: 支架 俯视图选用B－B剖 视表达底板与支撑 板断面的形状。 B-B B B 选全剖的左视图,表 达轴承孔的内部结 构及两侧支撑板形 状
(4④)方案比较 B B Bt B-B A-A 方案 方案二 分析、比较两个方案，选第二方案较好
⑷ 方案比较 分析、比较两个方案，选第二方案较好。 方案一 方案二 B A-A A A B B-B B B
2.箱体类零件 阀体 圆柱筒 (①)分析零件 管接头 功用：流体开关装置球阀 中的主体件，用于 盛装阀芯及密封件 等。 形体：球形壳体、圆柱筒、 球形壳体 方板、管接头等。 方板 结构：两部分圆柱与球形体 相交，内孔相通
⑴ 分析零件 功用：流体开关装置球阀 中的主体件，用于 盛装阀芯及密封件 等。 结构：两部分圆柱与球形体 相交，内孔相通。 形体：球形壳体、圆柱筒、 方板、管接头等。 2. 箱体类零件——阀体 方板 球形壳体 圆柱筒 管接头
