第4章轴测投影 4.1轴测图的基本知识 4.2正等轴测图 ~4.3斜二等轴测图 4.4轴测剖视图 本章小结 结束放映
4.2 正等轴测图 4.3 斜二等轴测图 4.4 轴测剖视图 本章小结 结束放映 4.1 轴测图的基本知识
4.1轴测图的基本知识 k083882882982g8g8g8w2082288N28g8282N2w8888088828g82238828829w222N2g8288gw888w8g8288N28g82882 轴测图的形成 将物体连同确定其空间位置的直角坐 标系，沿不平行于任一坐标面的方向，用 平行投影法将其投射在单一投影面上所得 的具有立体感的图形叫做轴测图。 得到轴测投影的面叫做轴测投影面。 用正投影法形成的轴测图叫正轴测图。 用斜投影法形成的轴测图叫斜轴测图
4.1 轴测图的基本知识 将物体连同确定其空间位置的直角坐 标系，沿不平行于任一坐标面的方向，用 平行投影法将其投射在单一投影面上所得 的具有立体感的图形叫做轴测图。 用正投影法形成的轴测图叫正轴测图。 用斜投影法形成的轴测图叫斜轴测图。 一、轴测图的形成 得到轴测投影的面叫做轴测投影面

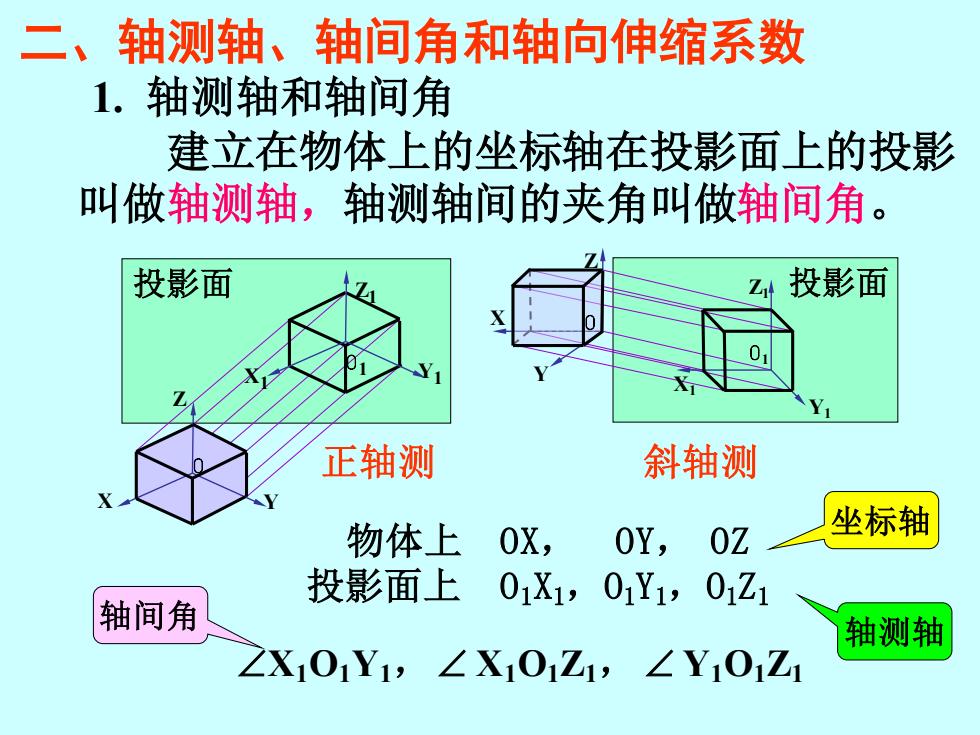

二、轴测轴、轴间角和轴向伸缩系数 1.轴测轴和轴间角 建立在物体上的坐标轴在投影面上的投影 叫做轴测轴，轴测轴间的夹角叫做轴间角。 投影面 投影面 0 正轴测 斜轴测 物体上 0X, 0Y,0z 坐标轴 投影面上 01X1,01Y1,01Z1 轴间角 轴测轴 ZX101Y1,∠X101Z1,∠Y101Z
二、轴测轴、轴间角和轴向伸缩系数 1. 轴测轴和轴间角 X1O1Y1， X1O1Z1， Y1O1Z1 坐标轴 轴测轴 物体上 OX， OY， OZ 投影面上 O1X1，O1Y1，O1Z1 建立在物体上的坐标轴在投影面上的投影 叫做轴测轴，轴测轴间的夹角叫做轴间角。 轴间角 投影面 O1 X1 Y1 Z1 投影面 O1 X1 Y1 Z1 Y X Z 正轴测 斜轴测 O O X Y Z
2.轴向伸缩系数 物体上平行于坐标轴的线段在轴测图上 的长度与实际长度之比叫做轴向伸缩系数。 投影面 投影面 正轴测 斜轴测 01A1 OA =p X轴轴向伸缩系数 01B1 OB =qY轴轴向伸缩系数 01C1 0c =r Z轴轴向伸缩系数
2. 轴向伸缩系数 O1A1 OA = p X轴轴向伸缩系数 O1B1 OB = q Y轴轴向伸缩系数 O1C1 OC = r Z轴轴向伸缩系数 物体上平行于坐标轴的线段在轴测图上 的长度与实际长度之比叫做轴向伸缩系数。 A B A B 投影面 O X Y Z O X 1 1 Y1 Z1 投影面 O1 X1 Y1 Z1 Y X Z 正轴测 斜轴测 C C A1 A1 B1 B1 C1 C1 O
三、基本投影特性 在原物体与轴测投影间保持以下关系： ★两线段平行，它们的轴测投影也平行。 ★两平行线段的轴测投影长度与空间长度的 比值相等。 物体上与坐标轴平行的 直线，其轴测投影有何 平行于相应的 特性？ 轴测轴 凡是与坐标轴平行的线段，就可以在轴测图上 沿轴向进行度量和作图。→轴测含义 注意：与坐标轴不平行的线段其伸缩系数与之不同， 不能直接度量与绘制，只能根据端点坐标，作 出两端点后连线绘制
三、基本投影特性 在原物体与轴测投影间保持以下关系： ★ 两线段平行，它们的轴测投影也平行。 物体上与坐标轴平行的 直线，其轴测投影有何 特性？ ★ 两平行线段的轴测投影长度与空间长度的 比值相等。 平行于相应的 轴测轴 凡是与坐标轴平行的线段，就可以在轴测图上 沿轴向进行度量和作图。 注意：与坐标轴不平行的线段其伸缩系数与之不同， 不能直接度量与绘制，只能根据端点坐标，作 出两端点后连线绘制。 轴测含义
