4.画零件草图零件工作图 组成装配体的零件，除去标准件，其余非标准件 均应画出零件草图及工作图，应按第十章中零件测绘 的有关内容进行。 在画零件草图中，要注意以下几点： (1)零件间有连接关系或配合关系的部分，它们 的基本尺寸应相同。测绘时，只需测出其中一个零件 的有关基本尺寸，即可分别标注在两个零件的对应部 分上，以确保尺寸的协调。 ☑
(2)标准件要测出其规格尺寸，并根据其结 构和外形，从有关标准中查出它的标准代号，把 名称、代号、规格尺寸、数量等填入装配图的明 细栏中。 (3)零件的各项技术要求（尺寸公差、形位 置公差、表面粗糙度、材料、热处理及硬度等) 应根据零件在装配体中的位置、作用等因素来确 定。也可参考同类产品的图纸，用类比法来确定。 ☑

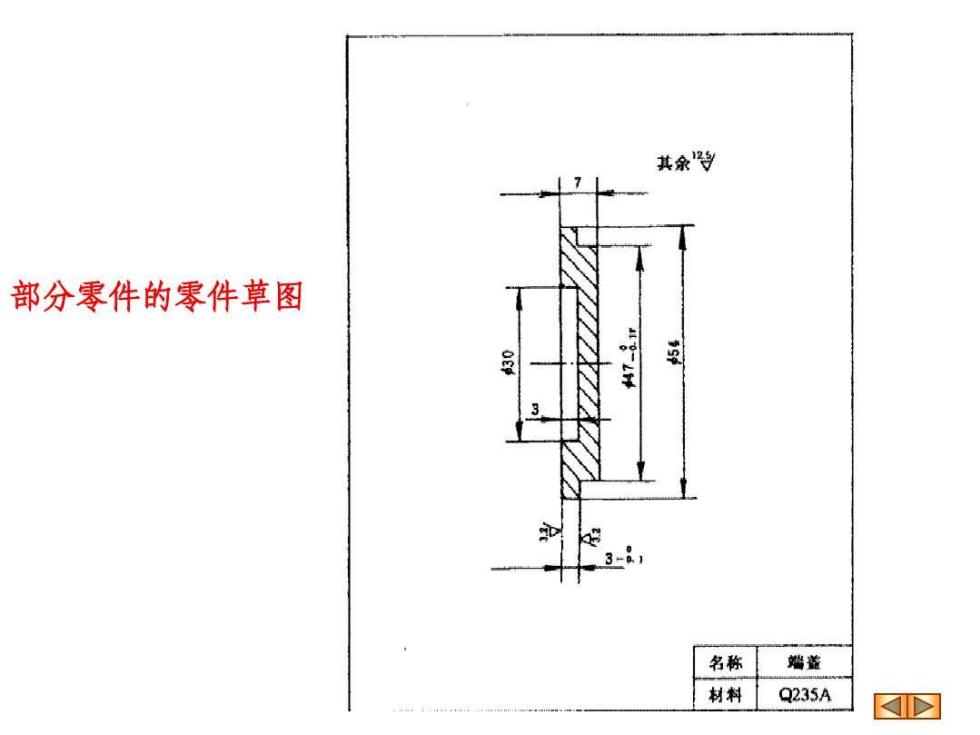

其余 部分零件的零件草图 3 名称 端蓝 材料 Q235A ☑☑

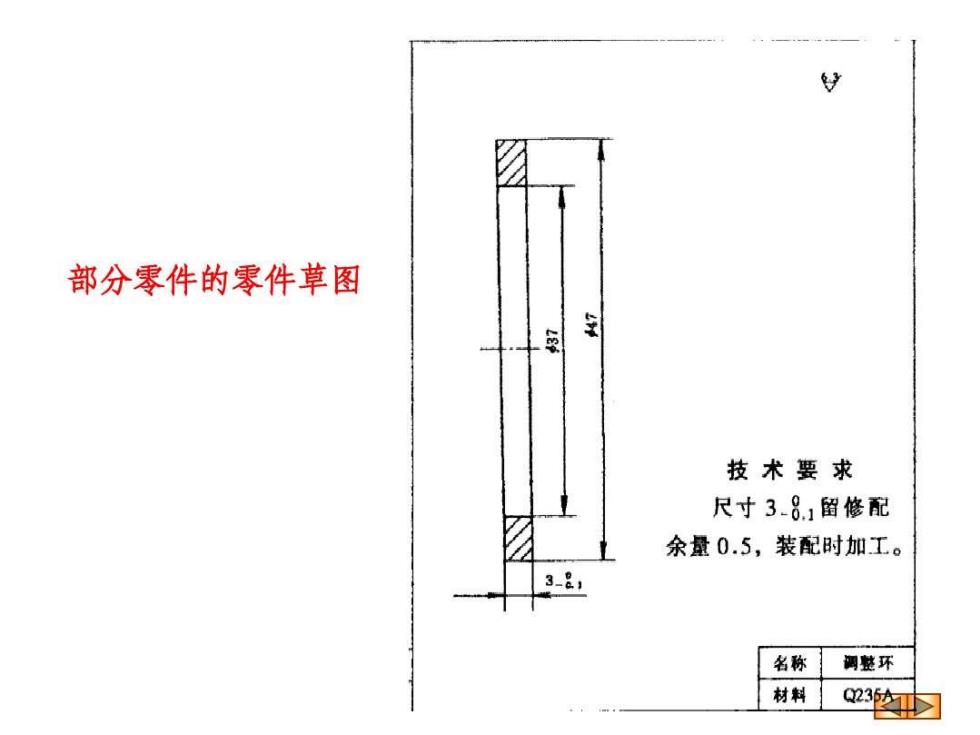

部分零件的零件草图 到 技术要求 尺寸381留修配 余量0.5，装配时加工。 名称 调整环 材料 Q23☑

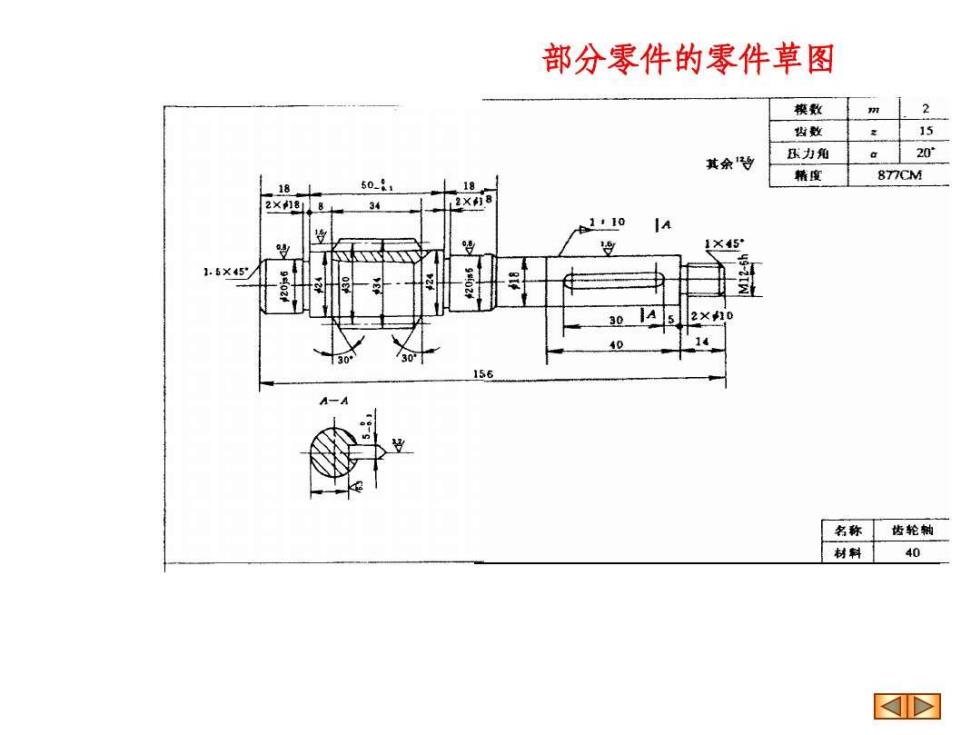

部分零件的零件草图 架数 m 2 齿数 15 其余世 压力角 。20 精度 877CM 181 60.1 18 2×181 34 28 110 <45 1.6×45 40 名称齿轮躺 材料40 ☑
