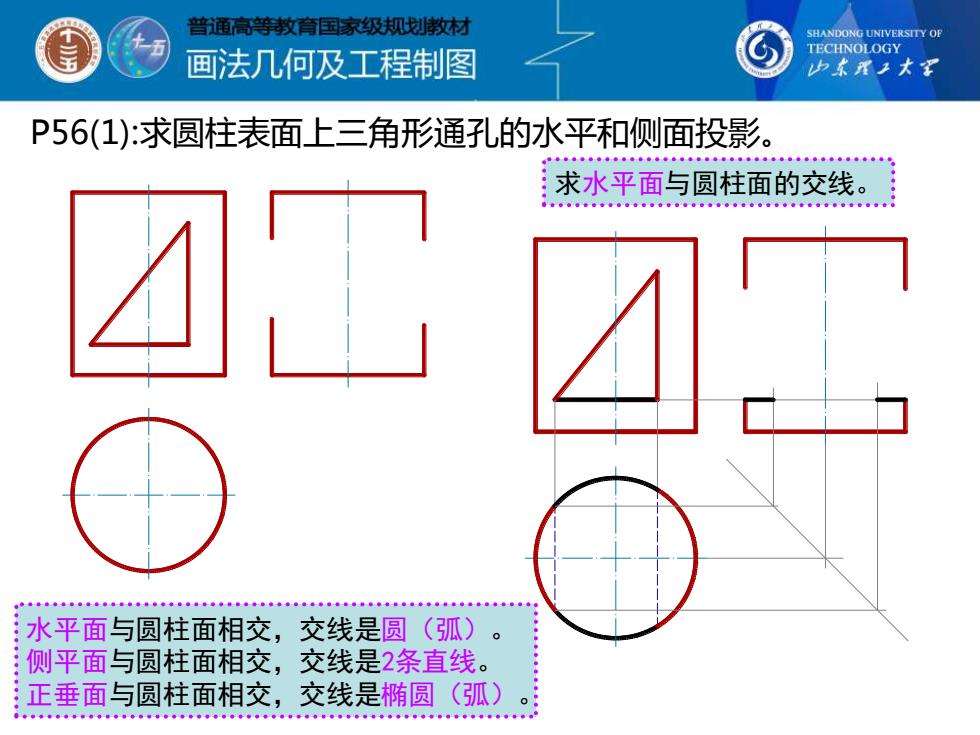

普通高等教育国家级规战划教材 SHANDONG UNIVERSITY OP 画法几何及工程制图 TECHNOLOGY 中东承子大军 P56(1):求圆柱表面上三角形通孔的水平和侧面投影。 0。0。小00●0.00000000e.。00.040“”0444 求水平面与圆柱面的交线。 tg0.00。g000g0g0g000e。0gg0gg00。 4巴 :水平面与圆柱面相交，交线是圆（弧） :侧平面与圆柱面相交，交线是2条直线。 正垂面与圆柱面相交，交线是椭圆（弧） 0
P56(1):求圆柱表面上三角形通孔的水平和侧面投影。 水平面与圆柱面相交，交线是圆（弧）。 侧平面与圆柱面相交，交线是2条直线。 正垂面与圆柱面相交，交线是椭圆（弧）。 求水平面与圆柱面的交线
普通高等教育国家级规战划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 画法几何及工程制图 中东用子大军 P56(1):求圆柱表面上三角形通孔的水平和侧面投影。 % 求正垂面与圆柱面的交线。 求侧平面与圆柱面的交线。 ●0为000年年000·0.0004◆00年。00◆年000
P56(1):求圆柱表面上三角形通孔的水平和侧面投影。 求正垂面与圆柱面的交线。 求侧平面与圆柱面的交线
普通高等教育国家级规战划教材 SHANDONG UNIVERSITY OP 画法几何及工程制图 TECHNOLOGY 少东尾子大军 P56(1):求圆柱表面上三角形通孔的水平和侧面投影。 整理轮帝线 : 图中虚线是 什么线？
P56(1):求圆柱表面上三角形通孔的水平和侧面投影。 整理轮廓线。 图中虚线是 什么线？

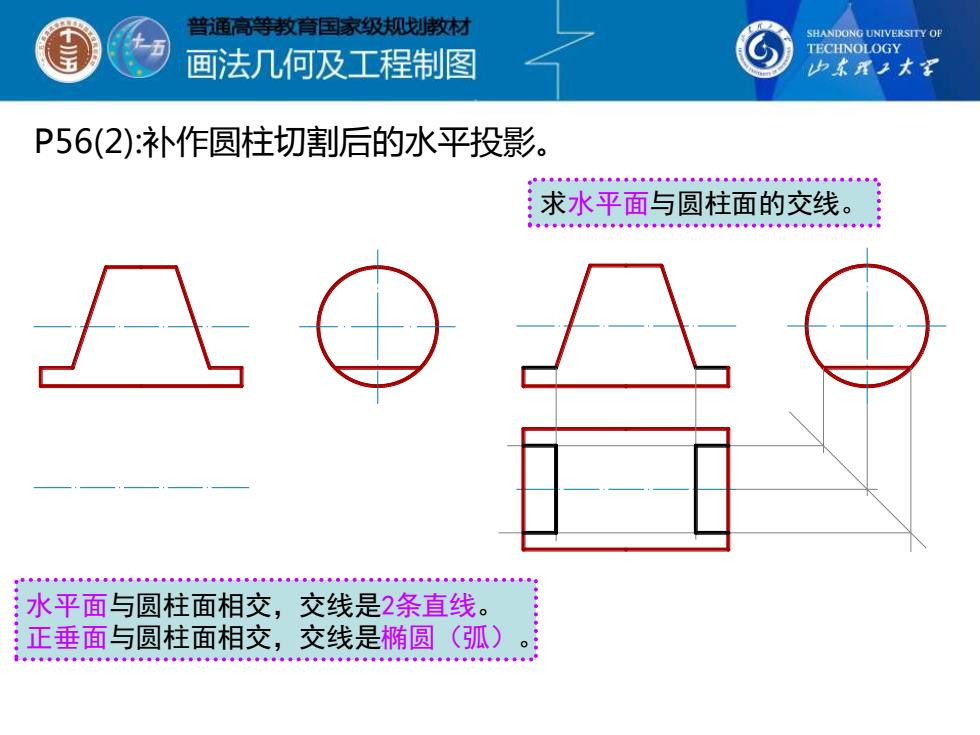

普通高等教育国家级规战划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 画法几何及工程制图 少东用子大军 P56(2):补作圆柱切割后的水平投影 04400.4泰。4年88。◆。年年。告。 求水平面与圆柱面的交线。 二，。太士与。 水平面与圆柱面相交，交线是2条直线。 :正垂面与圆柱面相交，交线是椭圆（弧） .00g小小◆004004.。◆◆◆小◆。◆◆40◆。e。◆00◆0。004◆
P56(2):补作圆柱切割后的水平投影。 水平面与圆柱面相交，交线是2条直线。 正垂面与圆柱面相交，交线是椭圆（弧）。 求水平面与圆柱面的交线
普通高等教育国家级规战划教材 SHANDONG UNIVERSITY OP TECHNOLOGY 画法几何及工程制图 少东承子大军 P56(2):补作圆柱切割后的水平投影。 求正垂面与圆柱面的交线。 整理轮廓线。 0
P56(2):补作圆柱切割后的水平投影。 求正垂面与圆柱面的交线。 整理轮廓线
