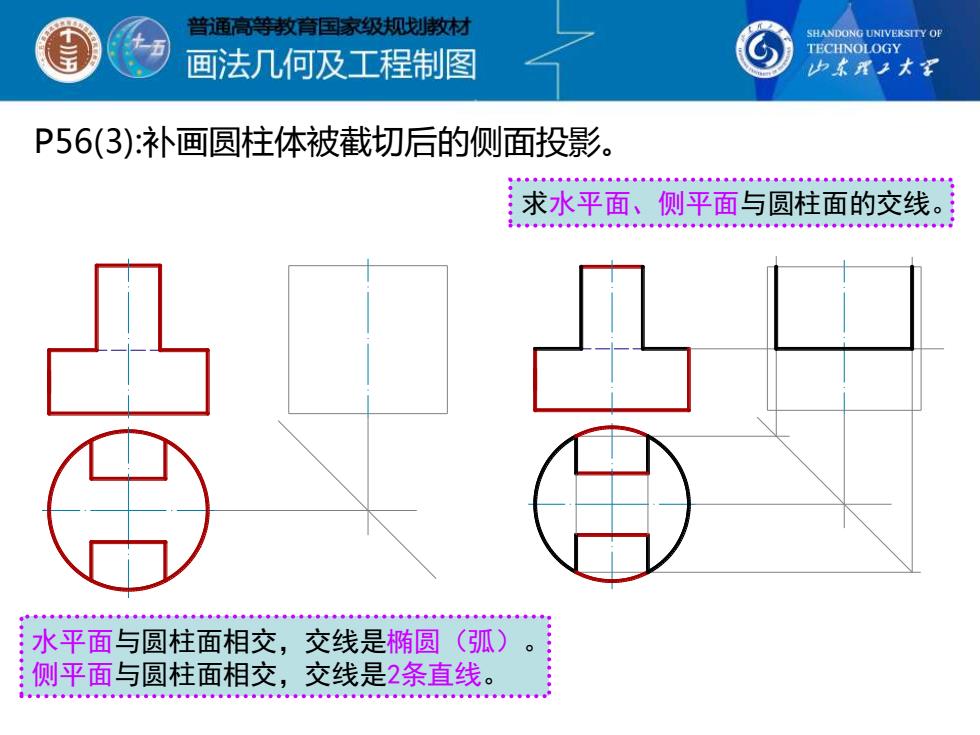

普通高等教育国家级规战划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 画法几何及工程制图 少东用子大军 P56(3):补画圆柱体被载切后的侧面投影。 求水平面：侧平面与圆柱面的交线。 0004◆++4+0440+小●+000小40004◆0+44+4+行 水平面与圆柱面相交，交线是椭圆（弧） 闻险 :侧平面与圆柱面相交，交线是2条直线
P56(3):补画圆柱体被截切后的侧面投影。 水平面与圆柱面相交，交线是椭圆（弧）。 侧平面与圆柱面相交，交线是2条直线。 求水平面、侧平面与圆柱面的交线

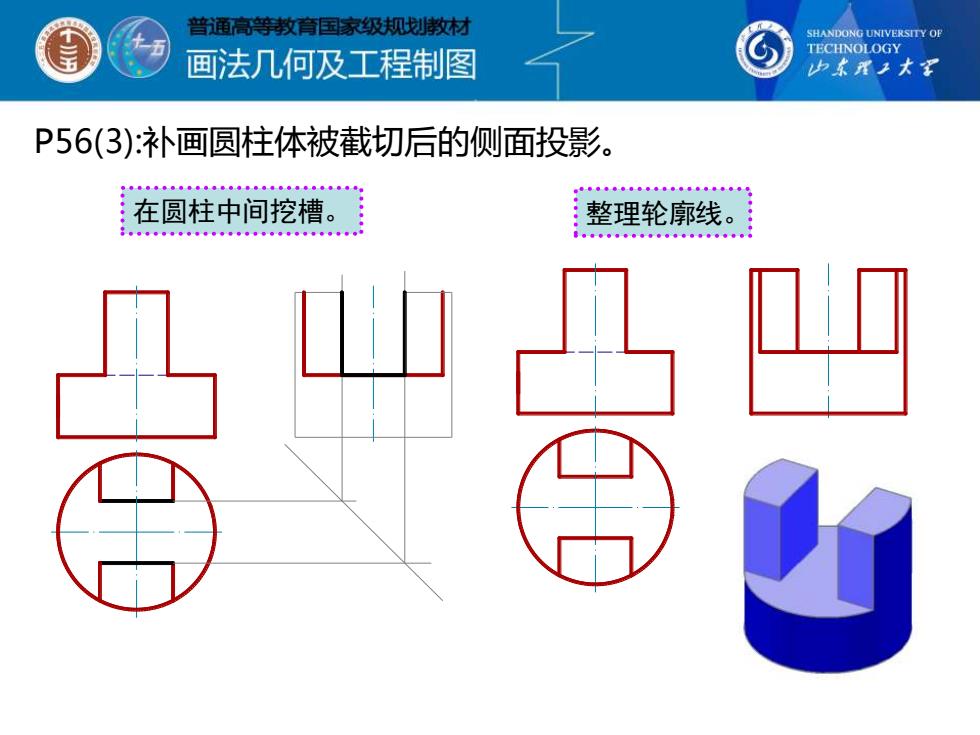

普通高等教育国家级规战划教材 SHANDONG UNIVERSITY OP TECHNOLOGY 画法几何及工程制图 少东承子大军 P56(3):补画圆柱体被截切后的侧面投影。 在圆柱中间挖槽。 整理轮廓线。 30。04.0000
P56(3):补画圆柱体被截切后的侧面投影。 在圆柱中间挖槽。 整理轮廓线

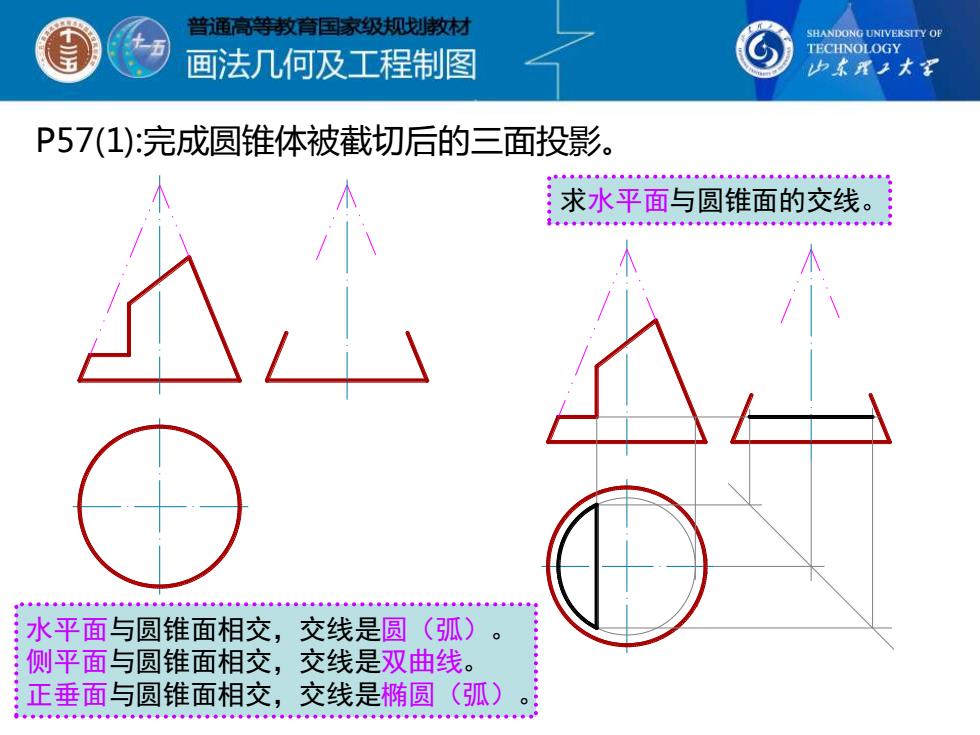

普通高等教育国家级规战划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 画法几何及工程制图 少东用子大军 P57(1):完成圆锥体被截切后的三面投影。 00.0◆4◆.00心4.e。0●。4404◆4小. 。 求水平面与圆锥面的交 3。*4.4。◆0◆。，。 水平面与圆锥面相交，交线是圆（弧） 侧平面与圆锥面相交，交线是双曲线。 :正垂面与圆锥面相交，交线是椭圆 (孤) 0◆0400.00。◆4。w。,0。小。0。g
P57(1):完成圆锥体被截切后的三面投影。 水平面与圆锥面相交，交线是圆（弧）。 侧平面与圆锥面相交，交线是双曲线。 正垂面与圆锥面相交，交线是椭圆（弧）。 求水平面与圆锥面的交线
普通高等教育国家级规战划教材 SHANDONG UNIVERSITY OP TECHNOLOGY 画法几何及工程制图 少东承子大军 P57(1):完成圆锥体被截切后的三面投影。 求侧平面与圆锥面的交线。 求正垂面与圆锥面的交线。 年布票中市来●年年中布书布中每市布中年中而。中中市中非●。◆年市
P57(1):完成圆锥体被截切后的三面投影。 求侧平面与圆锥面的交线。 求正垂面与圆锥面的交线
普通高等教育国家级规战划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 画法几何及工程制图 少东用子大军 P57(1):完成圆锥体被截切后的三面投影。 +中中年中+年.0中◆单◆◆◆◆◆小小小◆◆ 与圆维面的交线 求正垂面与圆锥面的交线。 整理轮廓线
P57(1):完成圆锥体被截切后的三面投影。 求正垂面与圆锥面的交线。 整理轮廓线
