普通高等教育国家级规战划教材 SHANDONG UNIVERSITY OP TECHNOLOGY 画法几何及工程制图 少东用子大军 P57(2):完成圆柱体被截切后的三面投影。 个))，*+****◆ 作出圆筒水平投影。 。,。 水平面与圆柱（孔）面相交， 交线是直线 正垂面与圆柱（孔） 面相交， 交线是椭圆（弧）
P57(2):完成圆柱体被截切后的三面投影。 水平面与圆柱（孔）面相交， 交线是直线。 正垂面与圆柱（孔）面相交， 交线是椭圆（弧）。 作出圆筒水平投影
普通高等教育国家级规战划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 画法几何及工程制图 少东用子大军 P57(2):完成圆柱体被截切后的三面投影。 求作正垂面与圆柱面交线。 求作正垂面与圆柱孔面交线
P57(2):完成圆柱体被截切后的三面投影。 求作正垂面与圆柱面交线。 求作正垂面与圆柱孔面交线

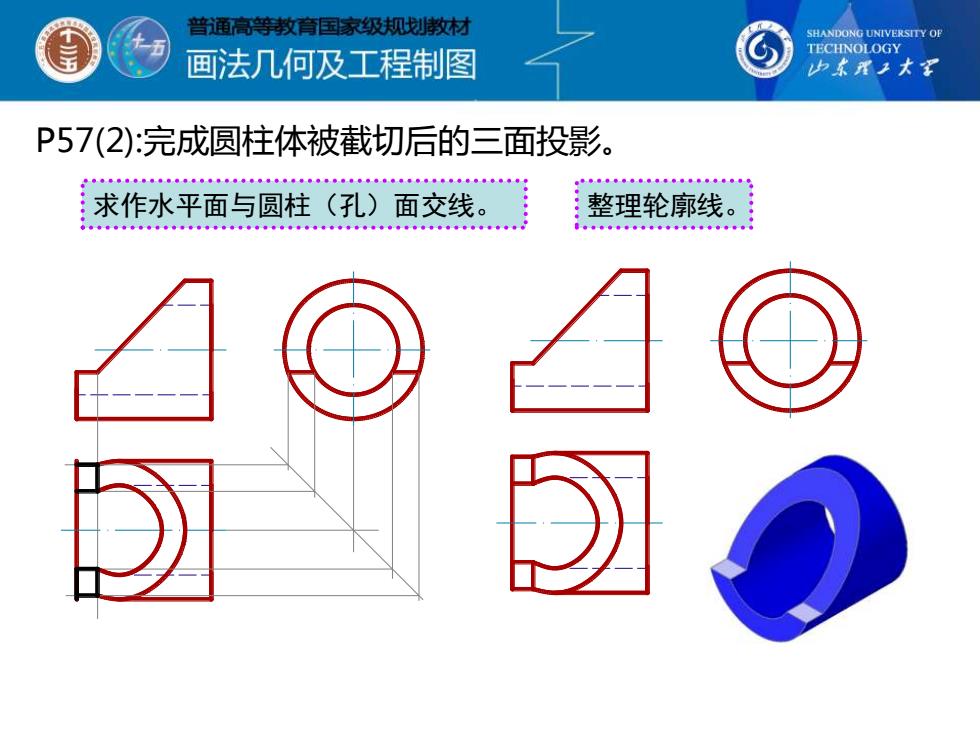

普通高等教育国家级规战划教材 SHANDONG UNIVERSITY OP TECHNOLOGY 画法几何及工程制图 少求理子大军 P57(2):完成圆柱体被截切后的三面投影。 g4小6o6小 求作水平面与圆柱（孔）面交线。 : 整理轮廓线。 40
P57(2):完成圆柱体被截切后的三面投影。 求作水平面与圆柱（孔）面交线。 整理轮廓线

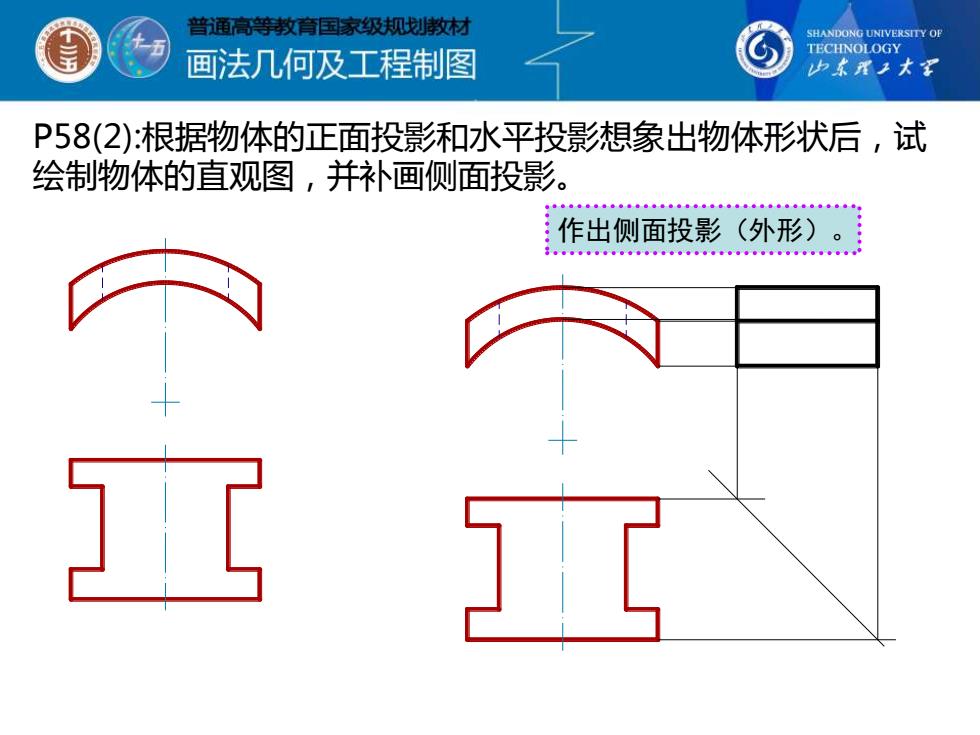

普通高等教育国家级规战划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 画法几何及工程制图 P58(2):根据物体的正面投影和水平投影想象出物体形状后，试 绘制物体的直观图，并补画侧面投影。 作出侧面投影（外形） 工
P58(2):根据物体的正面投影和水平投影想象出物体形状后，试 绘制物体的直观图，并补画侧面投影。 作出侧面投影（外形）

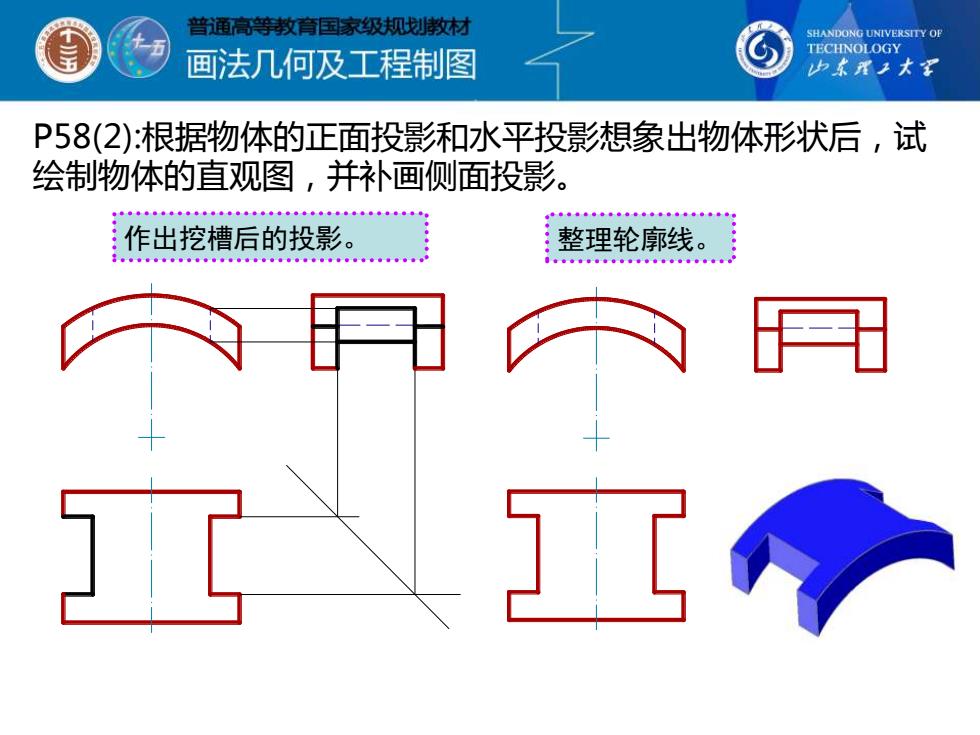

普通高等教育国家级规战划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 画法几何及工程制图 中求理子大军 P58(2):根据物体的正面投影和水平投影想象出物体形状后，试 绘制物体的直观图，并补画侧面投影。 :作出挖槽后的投影。 整理轮廓线。 有。g0。有0
P58(2):根据物体的正面投影和水平投影想象出物体形状后，试 绘制物体的直观图，并补画侧面投影。 作出挖槽后的投影。 整理轮廓线
