”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 山本开王大军 第11章其他图样 11.1钣金制件展开图 11.2焊接图 11.3电气图样常见图形符号 11.4化工图常见零件图示

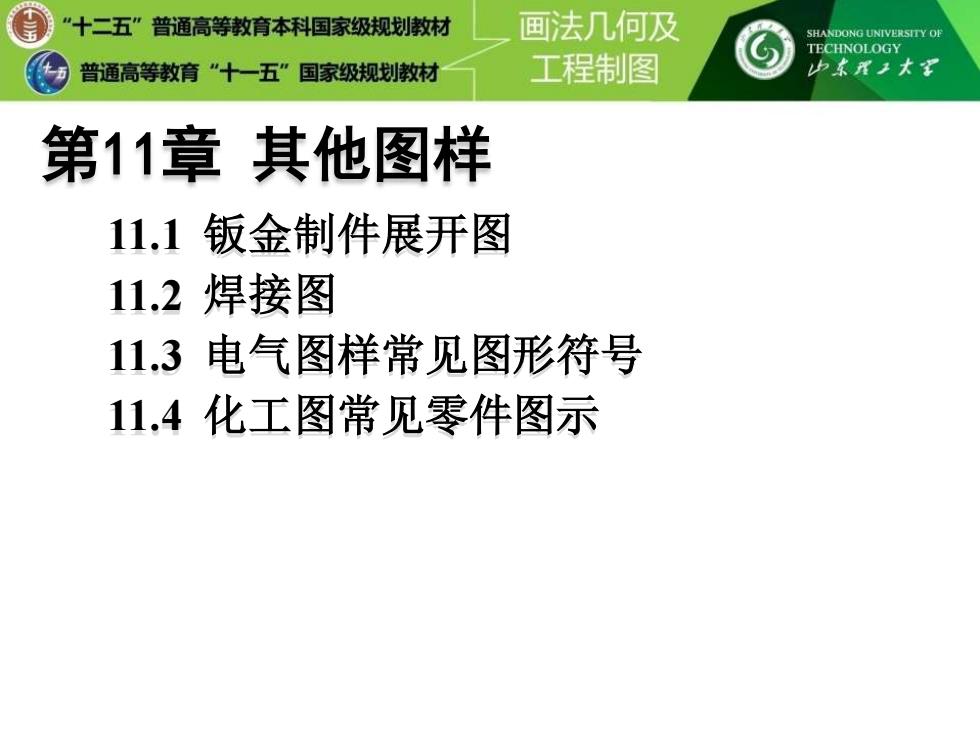

第11章 其他图样 11.1 钣金制件展开图 11.2 焊接图 11.4 化工图常见零件图示 11.3 电气图样常见图形符号
十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 p本用王大军 11.1钣金制件展开图 在化工、冶金、动力、矿山等工业设备的制造中， 经常会遇到金属板料制件。在制造这些制件时，首先要 将它们的表面按实形展开，然后再下料、成型，最后焊 接而成。 ■■■■■■■■■■■■■ ■■■■■■■■ 将立体表面，按实际形状和大小，摊平在一个平面 上，称为立体的表面展开。展开后所得的图形，称为表 面展开图。 画展开图的实质就是求制件表面的实形
在化工、冶金、动力、矿山等工业设备的制造中， 经常会遇到金属板料制件。在制造这些制件时，首先要 将它们的表面按实形展开，然后再下料、成型，最后焊 接而成。 将立体表面，按实际形状和大小，摊平在一个平面 上，称为立体的表面展开。展开后所得的图形，称为表 面展开图。 11.1 钣金制件展开图 画展开图的实质就是求制件表面的实形

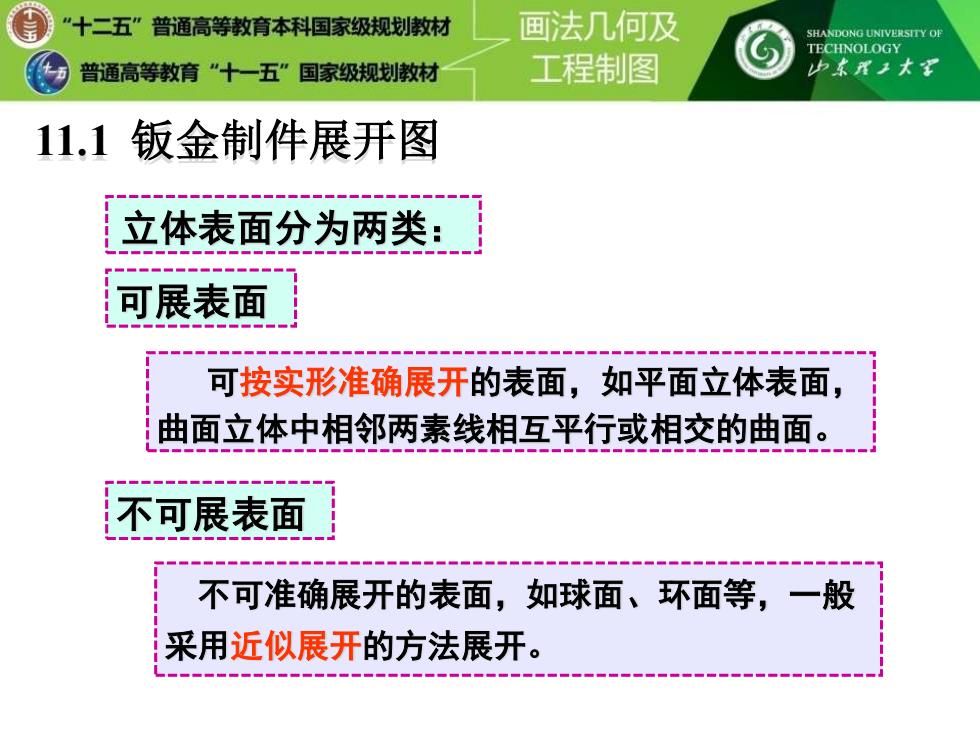

”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育”十一五”国家级规划教材 工程制图 少本厘1大到 11.1钣金制件展开图 立体表面分为两类： 可展表面 可按实形准确展开的表面，如平面立体表面， 曲面立体中相邻两素线相互平行或相交的曲面。 不可展表面 不可准确展开的表面，如球面、环面等，一般 采用近似展开的方法展开
立体表面分为两类： 可按实形准确展开的表面，如平面立体表面， 曲面立体中相邻两素线相互平行或相交的曲面。 不可准确展开的表面，如球面、环面等，一般 采用近似展开的方法展开。 可展表面 不可展表面 11.1 钣金制件展开图
”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育”十一五”国家级规划教材 工程制图 少本用王大家 11.1钣金制件展开图 11.1.1平面立体的表面展开 平面立体的表面展开可采用三角形法。对棱柱制 件还可运用侧滚法和正截面法。 a' e 三角形法求棱柱展开
平面立体的表面展开可采用三角形法。对棱柱制 件还可运用侧滚法和正截面法。 11.1 钣金制件展开图 11.1.1 平面立体的表面展开 三角形法求棱柱展开
”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育”十一五”国家级规划教材 工程制图 山本承王大军 11.1钣金制件展开图 11.1.1平面立体的表面展开 B D 侧滚法 求棱柱展开
11.1 钣金制件展开图 11.1.1 平面立体的表面展开 侧滚法 求棱柱展开
