”十二五”普通高等教育本科国家级规划教材 画法几何及 伦普通高等教育"十一五”国家级规划教材 工程制图 少开1大羽 8.3零件的尺寸标注 8.3.1零件尺寸标注总则 零件图中，视图表达零件的形状，尺寸反映零件的 实际大小。 零件尺寸标注的基本要求是： 定。 正确一尺寸标注要符合国家标准的相关规定。 注叁制造零件所需的全部不遗漏：不重复： L清晰一尺寸布置整齐清晰，便于看图。 - 合理二尺寸标注要符合设计要求和工艺要求
8.3.1 零件尺寸标注总则 8.3 零件的尺寸标注 正确——尺寸标注要符合国家标准的相关规定。 完全——注全制造零件所需的全部尺寸，不遗漏、不重复。 清晰——尺寸布置整齐清晰，便于看图。 合理——尺寸标注要符合设计要求和工艺要求。 零件图中，视图表达零件的形状，尺寸反映零件的 实际大小。 零件尺寸标注的基本要求是：

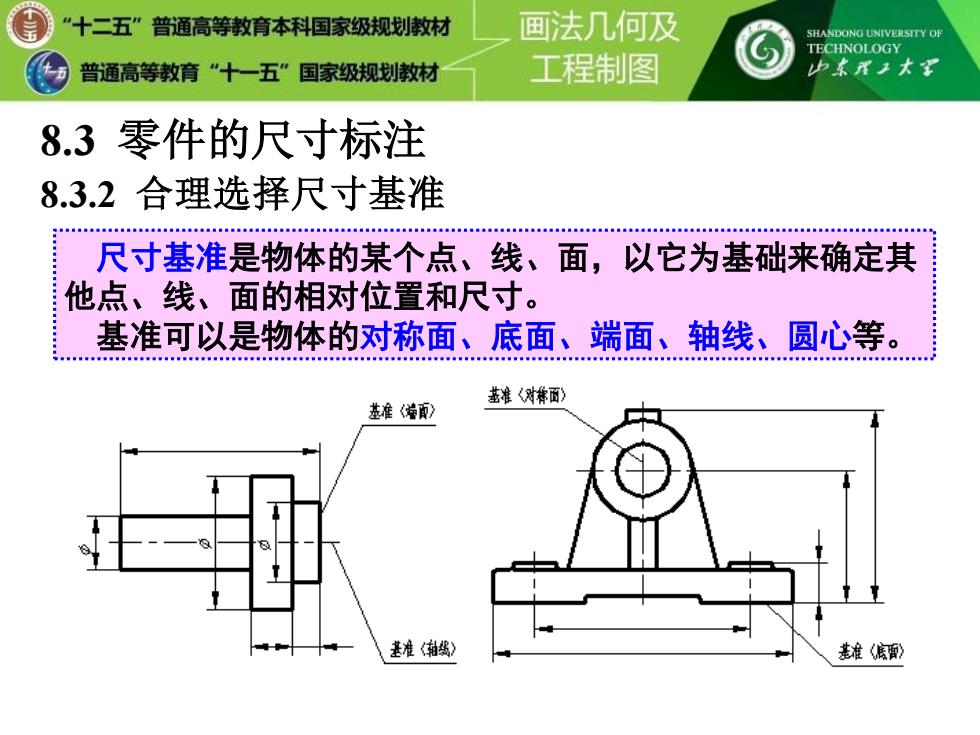

十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 少东开王大家 8.3零件的尺寸标注 8.3.2合理选择尺寸基准 尺寸基准是物体的某个点、线、面，以它为基础来确定其 他点、线、面的相对位置和尺寸。 基准可以是物体的对称面、底面、端面、轴线、圆心等。 兹准〈对棒西) 基准猫》 基准超线》 基堆猴〉
8.3.2 合理选择尺寸基准 8.3 零件的尺寸标注 尺寸基准是物体的某个点、线、面，以它为基础来确定其 他点、线、面的相对位置和尺寸。 基准可以是物体的对称面、底面、端面、轴线、圆心等
”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育”十一五”国家级规划教材 工程制图 少X工大军 8.3.2合理选择尺寸基准 根据基准的作用，可分为设计基准和工艺基准两类。 gg"日■■0ga目■用s■■售w国 设计基准一用以确定零件在部件中的位置所选定的基准。 x75-7H 设计基准 -A 0 ⑧) 3
3 根据基准的作用，可分为设计基准和工艺基准两类。 设计基准——用以确定零件在部件中的位置所选定的基准。 设计基准 8.3.2 合理选择尺寸基准
”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 少本开王大家 8.3.2合理选择尺寸基准 工艺基准一 用以确定零件加工或测量的基准。 50 工艺基准 26 工艺基淮准
4 工艺基准 工艺基准 工艺基准——用以确定零件加工或测量的基准。 8.3.2 合理选择尺寸基准

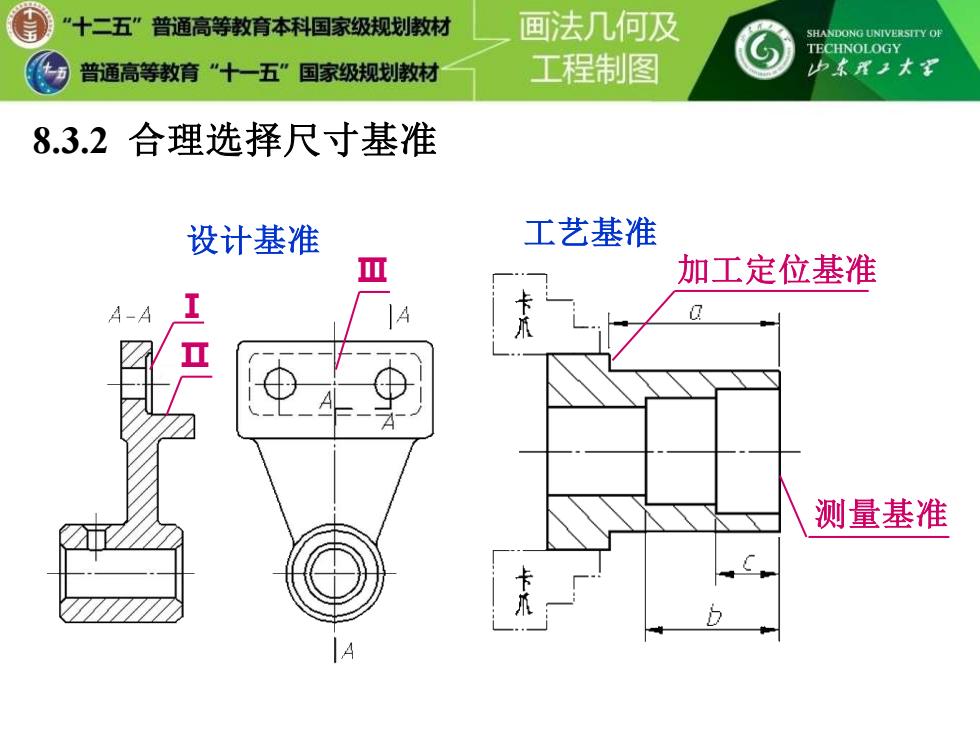

”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育”十一五”国家级规划教材 工程制图 山本开王大军 8.3.2合理选择尺寸基准 设计基准 工艺基准 加工定位基准 A-A a 测量基准 爪
设计基准 工艺基准 Ⅱ Ⅲ Ⅰ 加工定位基准 测量基准 8.3.2 合理选择尺寸基准
