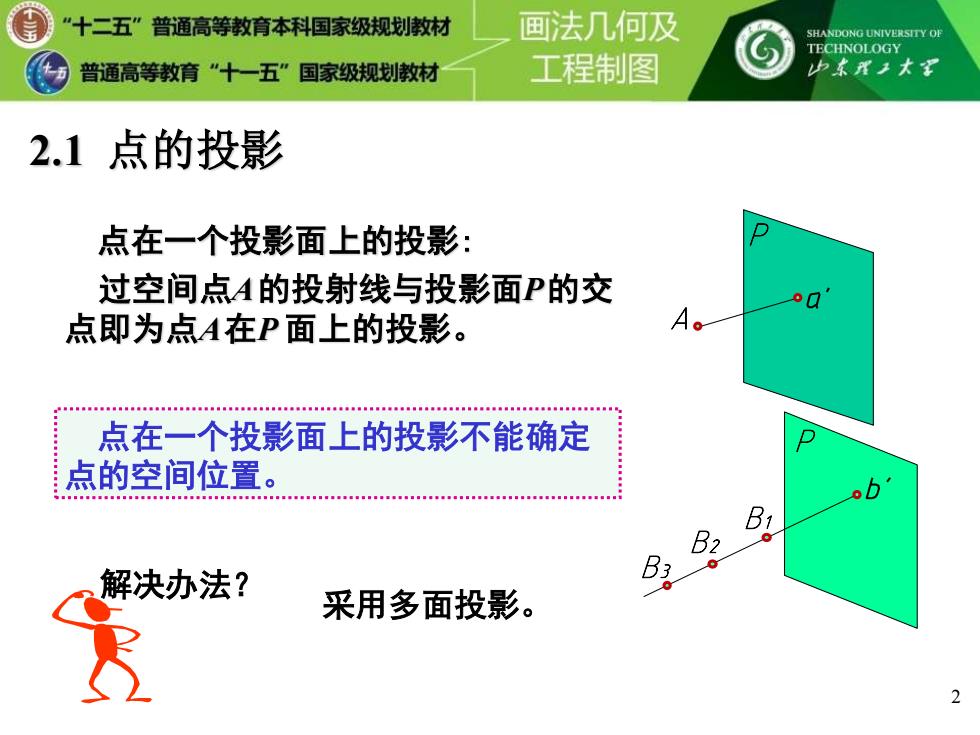

”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 p本川王大家 2.1点的投影 点在一个投影面上的投影： 过空间点A的投射线与投影面P的交 点即为点A在P面上的投影。 点在一个投影面上的投影不能确定 点的空间位置。 解决办法？ 采用多面投影
2 2.1 点的投影 采用多面投影。 过空间点A 的投射线与投影面P 的交 点即为点A 在P 面上的投影。 点在一个投影面上的投影不能确定 点的空间位置。 点在一个投影面上的投影: 解决办法？ A P P B1 B2 B3
”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 山本理上大军 2.1.1点在两投影面体系中的投影 两投影面体系
3 2.1.1 点在两投影面体系中的投影 两投影面体系
”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 p本川王大家 2.1.1点在两投影面体系中的投影 点在两投影面体系中的投影 od' 0 X ax Qx 0 A点的水平投影 A点的正面投影
4 2.1.1 点在两投影面体系中的投影 点在两投影面体系中的投影 A点的水平投影 ——a A点的正面投影 ——a A a′ aX zA a yA a
”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 少本X1大军 2.1.1点在两投影面体系中的投影 点在两投影面体系中的投影规律 00 Q X ax aaOX轴 w : a'ax=Aa aax=Aa
5 2.1.1 点在两投影面体系中的投影 点在两投影面体系中的投影规律 a′aX⊥OX轴 a′aX =Aa aaX =Aa′ zA yA A a′ aX zA a yA a
