汽车悬架系统设计 —高家兵、刘慧建
汽车悬架系统设计 ——高家兵、刘慧建
汽车悬架的主要功用 汽车悬架是将车架（或车身）与车轴（或直接与车 轮)弹性联接的部件。其主要功用如下： (1)缓和，抑制由于不平路面所引起的振动或冲击以保 证汽车具有良好的平顺性。 (2)迅速衰减车身和车桥（或车轮）的振动。 (3)传递作用在车轮和车架（车身）之间的各种力（垂 直力，纵向力，横向力)和力矩（制动力矩和反作用力 矩)。 (4)保证汽车行驶所必要的稳定性
汽车悬架的主要功用 汽车悬架是将车架（或车身）与车轴（或直接与车 轮）弹性联接的部件。其主要功用如下： （1）缓和，抑制由于不平路面所引起的振动或冲击以保 证汽车具有良好的平顺性。 （2）迅速衰减车身和车桥（或车轮）的振动。 （3）传递作用在车轮和车架（车身）之间的各种力（垂 直力，纵向力，横向力）和力矩（制动力矩和反作用力 矩）。 （4）保证汽车行驶所必要的稳定性

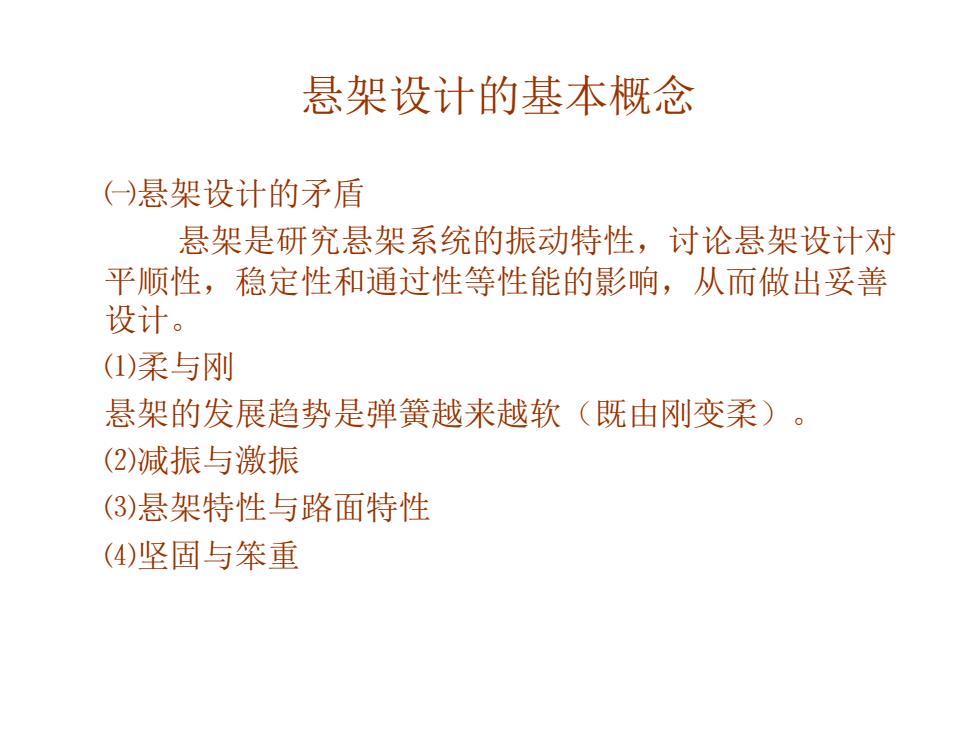

悬架设计的基本概念 (一悬架设计的矛盾 悬架是研究悬架系统的振动特性，讨论悬架设计对 平顺性，稳定性和通过性等性能的影响，从而做出妥善 设计。 (1)柔与刚 悬架的发展趋势是弹簧越来越软（既由刚变柔）。 (2)减振与激振 (3)悬架特性与路面特性 (4)坚固与笨重
悬架设计的基本概念 ㈠悬架设计的矛盾 悬架是研究悬架系统的振动特性，讨论悬架设计对 平顺性，稳定性和通过性等性能的影响，从而做出妥善 设计。 ⑴柔与刚 悬架的发展趋势是弹簧越来越软（既由刚变柔）。 ⑵减振与激振 ⑶悬架特性与路面特性 ⑷坚固与笨重
汽车对悬架的一般要求 汽车悬架应该满： 1. 在所有载荷范围内自振频率尽可能不变。 2. 悬架发生碰撞前的动行程不超过一定值（悬架的变刚性）。 3. 发生的振动能迅速衰减。 4. 在侧向力的作用下悬架质量的侧向力较小。 5.汽车具有某种程度的不足转向。 6. 悬架质量在制动时有抗“点头”作用和在加速时有抗“仰头”作 用
汽车悬架应该满： 1. 在所有载荷范围内自振频率尽可能不变。 2. 悬架发生碰撞前的动行程不超过一定值（悬架的变刚性）。 3. 发生的振动能迅速衰减。 4. 在侧向力的作用下悬架质量的侧向力较小。 5. 汽车具有某种程度的不足转向。 6. 悬架质量在制动时有抗“点头”作用和在加速时有抗“仰头”作 用。 汽车对悬架的一般要求
悬架的分类 独立悬架： 双横臂独立悬架（麦弗逊独立悬架），多联杆独立悬架， 斜置拖曳臂独立悬架，纵臂式独立悬架等 非独立悬架： 采用螺旋弹簧：拖曳臂式，扭转梁式 采用钢板弹簧 至于独立悬架和非独立悬架的优缺点在此不多说明，钢板 弹簧作为非独立悬架的最常用结构将在以后讲解
悬架的分类 独立悬架： 双横臂独立悬架（麦弗逊独立悬架），多联杆独立悬架， 斜置拖曳臂独立悬架，纵臂式独立悬架等 非独立悬架： 采用螺旋弹簧：拖曳臂式，扭转梁式 采用钢板弹簧 至于独立悬架和非独立悬架的优缺点在此不多说明，钢板 弹簧作为非独立悬架的最常用结构将在以后讲解
