普通高等教育国家级规战划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 画法几何及工程制图 中东用子大军 P54(1):完成圆推被截切后的三面投影。 09”90”g000: 1.求抛物线上的特殊点。 0。g。0。00。0。00:0。0 :正垂面与圆锥底面和锥面相交。 :与底面的交线 直线； 与锥面的交线 抛物线
P54(1):完成圆锥被截切后的三面投影。 正垂面与圆锥底面和锥面相交。 与底面的交线——直线； 与锥面的交线——抛物线。 1.求抛物线上的特殊点。 Y H X YW Z Y H X Y W Z
普通高等教育国家级规战划教材 SHANDONG UNIVERSITY OP 画法几何及工程制图 TECHNOLOGY 中求理子大军 P54(1):完成圆锥被截切后的三面投影。 2.求圆锥最大轮廓线上的特殊点。： , 3.连抛物线线。 求平面与与底面的交线
P54(1):完成圆锥被截切后的三面投影。 2. 求圆锥最大轮廓线上的特殊点。 3. 连抛物线线。 求平面与与底面的交线。 Y H X Y W Z Y H X Y W Z

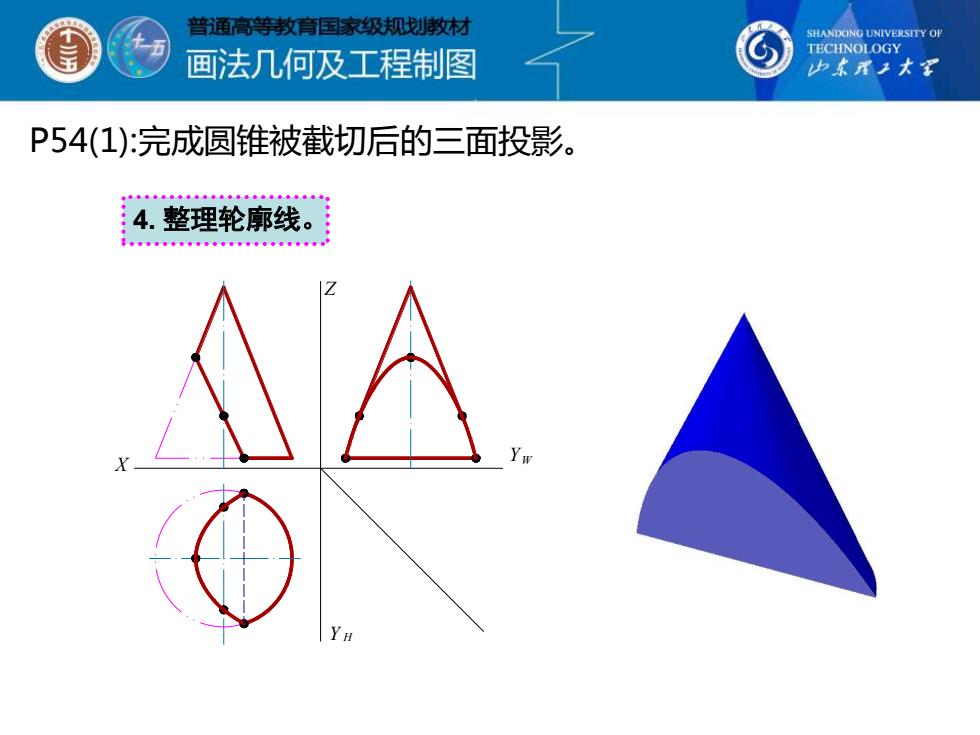

普通高等教育国家级规战划教材 SHANDONG UNIVERSITY OP 画法几何及工程制图 TECHNOLOGY 少求理子大军 P54(1):完成圆锥被截切后的三面投影。 4.整理轮廓线。 1。g0。0g中。g年g年。年年
P54(1):完成圆锥被截切后的三面投影。 4. 整理轮廓线。 Y H X Y W Z
普通高等教育国家级规战划教材 SHANDONG UNIVERSITY OP 画法几何及工程制图 TECHNOLOGY 中东理子大军 P54(2):完成圆锥被载切后的三面投影。 1.求圆锥最大轮廓线上的特殊点。 。9●。”。g。g。9年。g。”。 正垂面与圆锥锥面相交。 YH 交线是椭圆
P54(2):完成圆锥被截切后的三面投影。 YH X 0 YW Z YH X 0 YW Z 正垂面与圆锥锥面相交。 交线是椭圆。 1.求圆锥最大轮廓线上的特殊点
普通高等教育国家级规战划教材 SHANDONG UNIVERSITY OP 画法几何及工程制图 TECHNOLOGY 少东理子大军 P54(2):完成圆锥被截切后的三面投影。 2求梢圆上的特殊点。膜 3.连线， 整理轮廓线。 。g”。9。年。年”。 YH
P54(2):完成圆锥被截切后的三面投影。 YH X 0 YW Z YH X 0 YW Z 2.求椭圆上的特殊点。 3.连线，整理轮廓线
