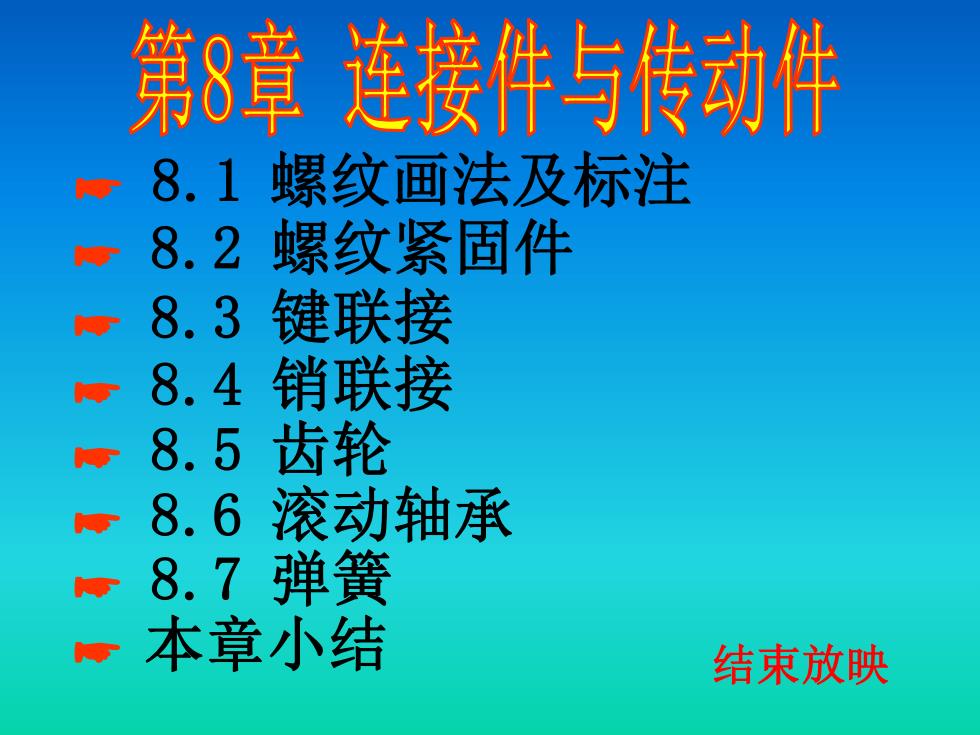

第8章连接件与传动件 8.1螺纹画法及标注 8.2螺纹紧固件 8.3键联接 8.4销联接 8.5 齿轮 8.6滚动轴承 8.7弹簧 本章小结 结束放映
8.1 螺纹画法及标注 8.2 螺纹紧固件 8.3 键联接 8.4 销联接 本章小结 结束放映 8.5 齿轮 8.6 滚动轴承 8.7 弹簧
8.1螺纹画法及标注 一、 螺纹的形成、结构和要素 1.螺纹的形成 一个与轴线 共面的平面图形 (三角形、梯形 等)，绕圆柱面 作螺旋运动，则 螺旋线 得到一圆柱螺旋 体一 螺纹。 制在零件外表面上的螺纹叫外螺纹。 制在零件孔腔内表面上的螺纹叫内螺纹
8.1 螺纹画法及标注 一、螺纹的形成、结构和要素 ⒈ 螺纹的形成 A ● A1 ● 导程 螺旋线 一个与轴线 共面的平面图形 （三角形、梯形 等），绕圆柱面 作螺旋运动，则 得到一圆柱螺旋 体 ——螺纹。 制在零件外表面上的螺纹叫外螺纹。 制在零件孔腔内表面上的螺纹叫内螺纹
2.螺纹的结构 (1)螺纹末端 倒角（圆锥面） 平顶 圆顶（球面）
⒉ 螺纹的结构 ⑴ 螺纹末端 倒角（圆锥面） 平顶 圆顶（球面）
(2)螺尾和退刀槽 螺纹的加工方法： 工件 卡盘 车刀 车外螺纹 车内螺纹
车外螺纹 车内螺纹 工件 卡盘 ⑵ 螺尾和退刀槽 螺纹的加工方法： 车刀

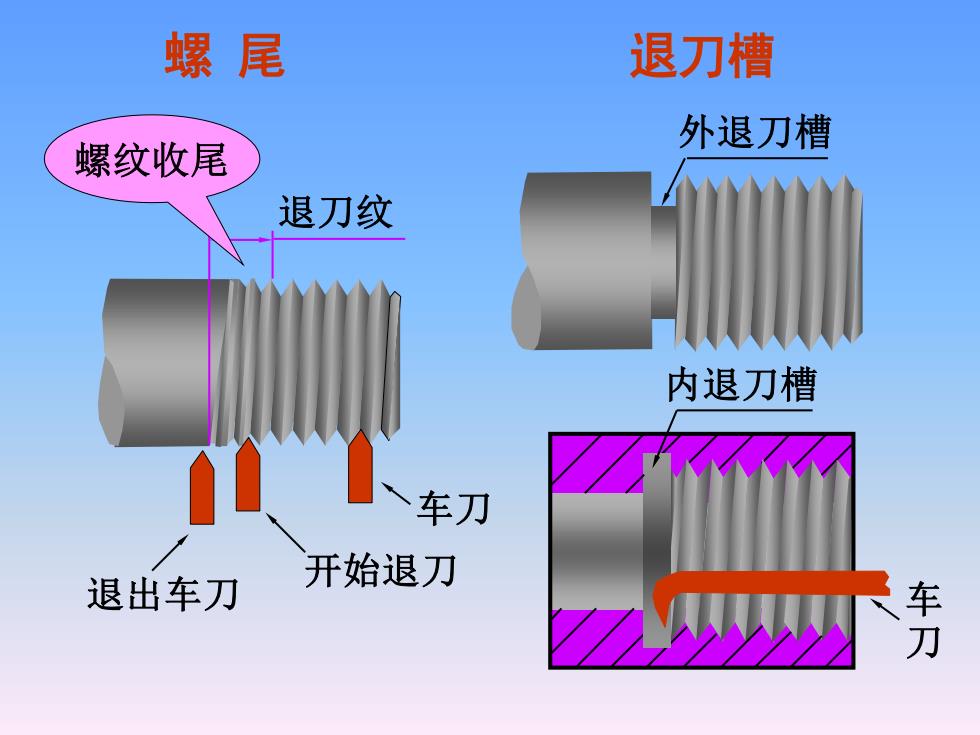

螺尾 退刀槽 外退刀槽 螺纹收尾 退刀纹 内退刀槽 车刀 开始退刀 退出车刀
螺 尾 开始退刀 退出车刀 退刀槽 车刀 车 刀 内退刀槽 外退刀槽 退刀纹 螺纹收尾
