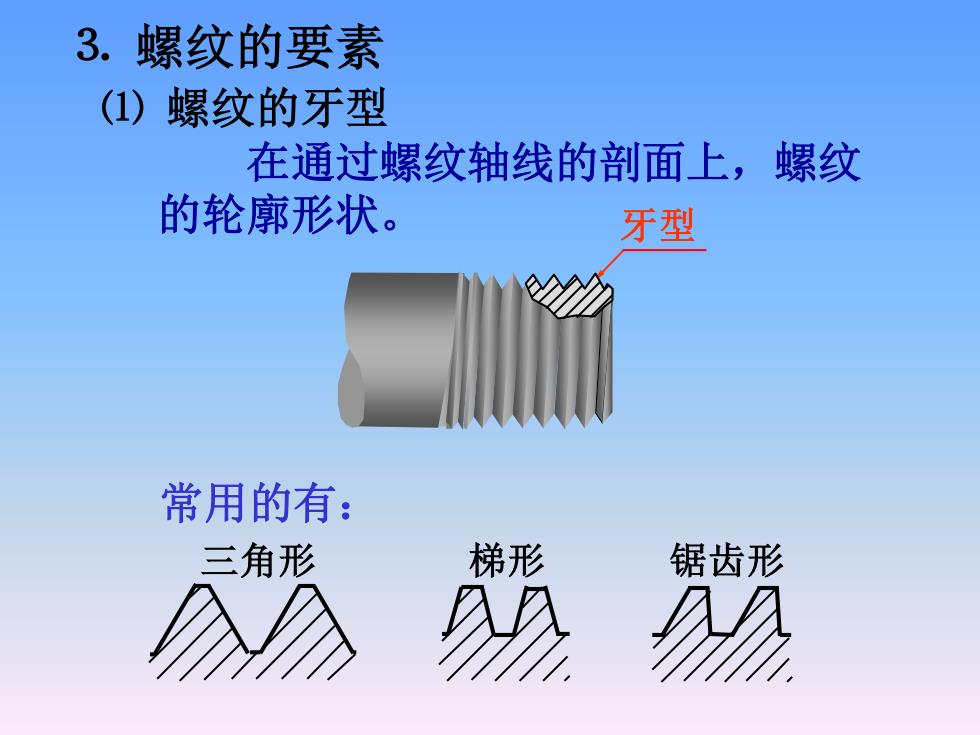

3.螺纹的要素 (1)螺纹的牙型 在通过螺纹轴线的剖面上，螺纹 的轮廓形状。 牙型 常用的有： 三角形 梯形 锯齿形
⒊ 螺纹的要素 ⑴ 螺纹的牙型 三角形 在通过螺纹轴线的剖面上，螺纹 的轮廓形状。 梯形 锯齿形 常用的有： 牙型
(2) 螺纹的大径、小径和中径 大径：与外螺纹牙顶或内螺纹牙底相切的 假想圆柱面的直径。D、d 小径：与外螺纹牙底或内螺纹牙顶相切的 假想圆柱面的直径。D、d1 牙顶 牙底 习 裂 牙顶 牙底
⑵ 螺纹的大径、小径和中径 大径：与外螺纹牙顶或内螺纹牙底相切的 假想圆柱面的直径。D、d 小径：与外螺纹牙底或内螺纹牙顶相切的 假想圆柱面的直径。 D1、d1 牙底 牙底 牙顶 牙顶 小径 大径
螺纹的中径： 一个假想圆柱的直径。该圆柱的母线通 过牙型上沟槽和凸起宽度相等的地方。 牙底 牙顶 牙顶 牙底 内螺纹 外螺纹
内螺纹 外螺纹 牙顶 牙底 牙底 牙顶 大径 D 、 d 小径 D 、 1 d 1 中径 D 、 2 d 2 螺纹的中径： 一个假想圆柱的直径。该圆柱的母线通 过牙型上沟槽和凸起宽度相等的地方
(3) 螺纹的线数n 沿一条螺旋线形成的螺 纹叫做单线螺纹；沿两条或 两条以上在轴向等距分布的 螺旋线所形成的螺纹叫做多 线螺纹。 单线螺纹 双线螺纹
⑶ 螺纹的线数n 沿一条螺旋线形成的螺 纹叫做单线螺纹；沿两条或 两条以上在轴向等距分布的 螺旋线所形成的螺纹叫做多 线螺纹。 单线螺纹 双线螺纹

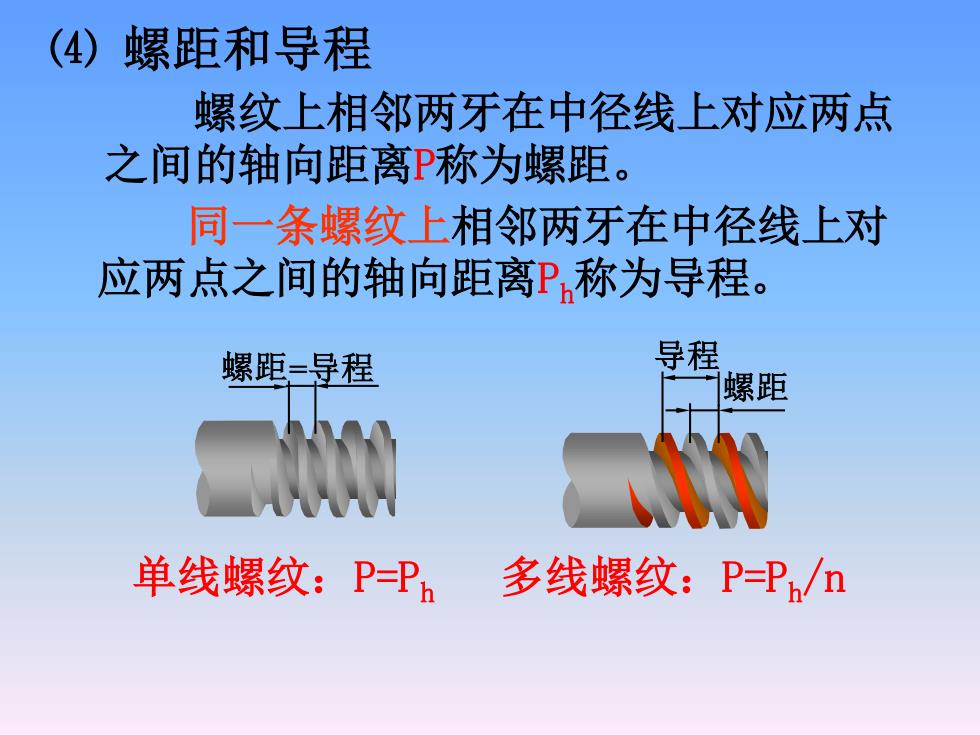

(4) 螺距和导程 螺纹上相邻两牙在中径线上对应两点 之间的轴向距离P称为螺距。 同一条螺纹上相邻两牙在中径线上对 应两点之间的轴向距离P称为导程。 螺距=导程 导程 螺距 单线螺纹：P=Pn 多线螺纹：P=P/n
⑷ 螺距和导程 螺纹上相邻两牙在中径线上对应两点 之间的轴向距离P称为螺距。 同一条螺纹上相邻两牙在中径线上对 应两点之间的轴向距离Ph称为导程。 单线螺纹：P=Ph 多线螺纹：P=Ph/n 螺距=导程 螺距 导程
