(5) 螺纹的旋向 左旋 右旋（常用） 注意：只有上述各要素完全相同的内、外 螺纹才能旋合在一起
⑸ 螺纹的旋向 左旋 右旋(常用) 注意：只有上述各要素完全相同的内、外 螺纹才能旋合在一起
常用的几种螺纹的特征代号及用途 特征 螺纹种类 代号 外形图 用 途 普通 粗牙 是最常用的联接螺纹 M 联接螺纹 螺纹 细牙 用于细小的精密或薄壁零件 用于水管、油管、气管等 管螺纹 G 薄壁管子上，用于管路的 联接。 用于各种机床的丝杠，做 梯形螺纹 Tr 传动用。 动螺纹 锯齿形 只能传递单方向的动力。 螺纹 B
联 接 螺 纹 传 动 螺 纹 M G Tr B 粗牙 螺 纹 细牙 管 螺 纹 梯形螺纹 锯 齿 形 螺 纹 普 通 是最常用的联接螺纹 用于细小的精密或薄壁零件 用于水管、油管、气管等 薄壁管子上，用于管路的 联接。 用于各种机床的丝杠，做 传动用。 只能传递单方向的动力。 螺 纹 种 类 特征 代号 外 形 图 用 途 常用的几种螺纹的特征代号及用途
三、螺纹的规定画法 大牙顶用粗实线表示 (外螺纹的大径线，内 螺纹的小径线)。 大牙底用细实线表示（外螺纹的小径线，内 螺纹的大径线)。 ★在投影为圆的视图上，表示牙底的细实线 圆只画约3/4圈。 ★螺纹终止线用粗实线表示。 ★不论是内螺纹还是外螺纹，其剖视图或断 面图上的剖面线都必须画到粗实线。 大当需要表示螺纹收尾时，螺尾部分的牙底 线与轴线成30°
★牙顶用粗实线表示 (外螺纹的大径线，内 螺纹的小径线)。 ★牙底用细实线表示 (外螺纹的小径线，内 螺纹的大径线)。 ★在投影为圆的视图上，表示牙底的细实线 圆只画约3/4圈。 ★螺纹终止线用粗实线表示。 ★当需要表示螺纹收尾时，螺尾部分的牙底 线与轴线成30° 。 ★不论是内螺纹还是外螺纹，其剖视图或断 面图上的剖面线都必须画到粗实线。 三、螺纹的规定画法

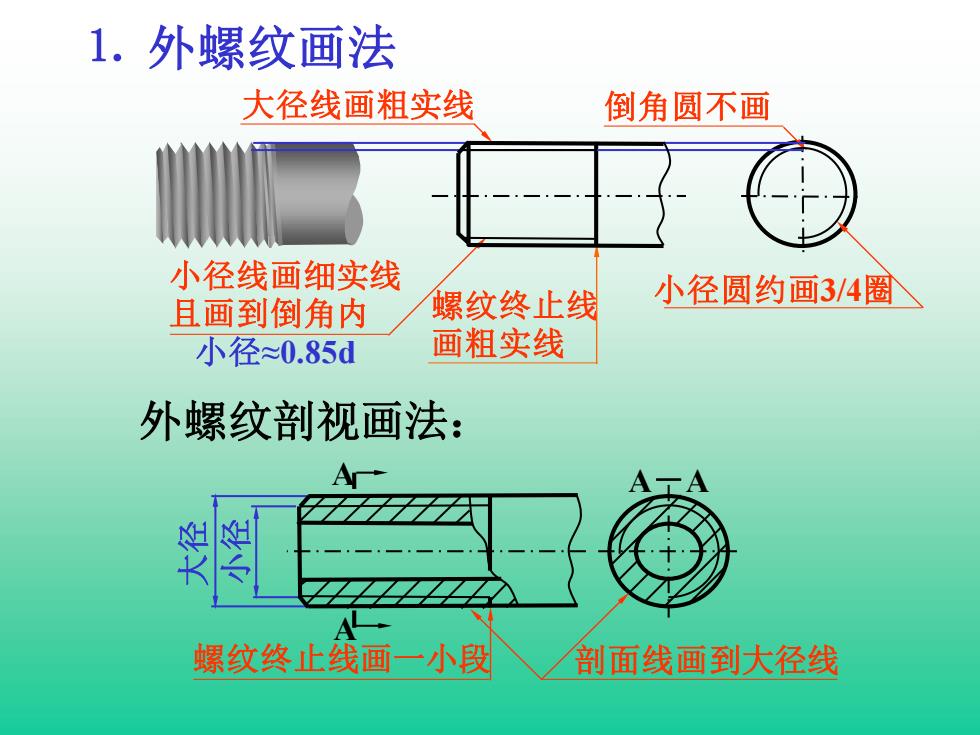

1.外螺纹画法 大径线画粗实线 倒角圆不画 小径线画细实线 小径圆约画3/4圈 且画到倒角内 螺纹终止线 小径0.85d 画粗实线 外螺纹剖视画法： A 螺纹终止线画一小段 剖面线画到大径线
⒈ 外螺纹画法 大径线画粗实线 倒角圆不画 小径圆约画3/4圈 外螺纹剖视画法： 大径小径 A－A 螺纹终止线画一小段 剖面线画到大径线 A A 小径线画细实线 且画到倒角内 小径≈0.85d 螺纹终止线 画粗实线
2.内螺纹画法 大径线画细实线 倒角圆不画 小径线画粗实线 螺纹终止线 大径圆约画3/4圈 AL- 剖面线画到小径线 即粗实线位置
螺纹终止线 ⒉ 内螺纹画法 大径线画细实线 小径线画粗实线 倒角圆不画 大径圆约画3/4圈 剖面线画到小径线 即粗实线位置 A A A－A
