不穿通螺纹孔的画法： 第 容易出错的地方 鉴 120°
120° 不穿通螺纹孔的画法: 钻 孔 118° 0.5D 攻 容易出错的地方 丝
3.螺纹局部结构的画法与标注 (1)倒角 C2 (2)退刀槽 (3)螺尾 与轴线成30° 螺尾 只在有要求 时才画，不 需标注
C2 ⒊ 螺纹局部结构的画法与标注 ⑴ 倒角 ⑵ 退刀槽 ⑶ 螺尾 C2 C2 与轴线成30° 螺尾 只在有要求 时才画，不 需标注。 b

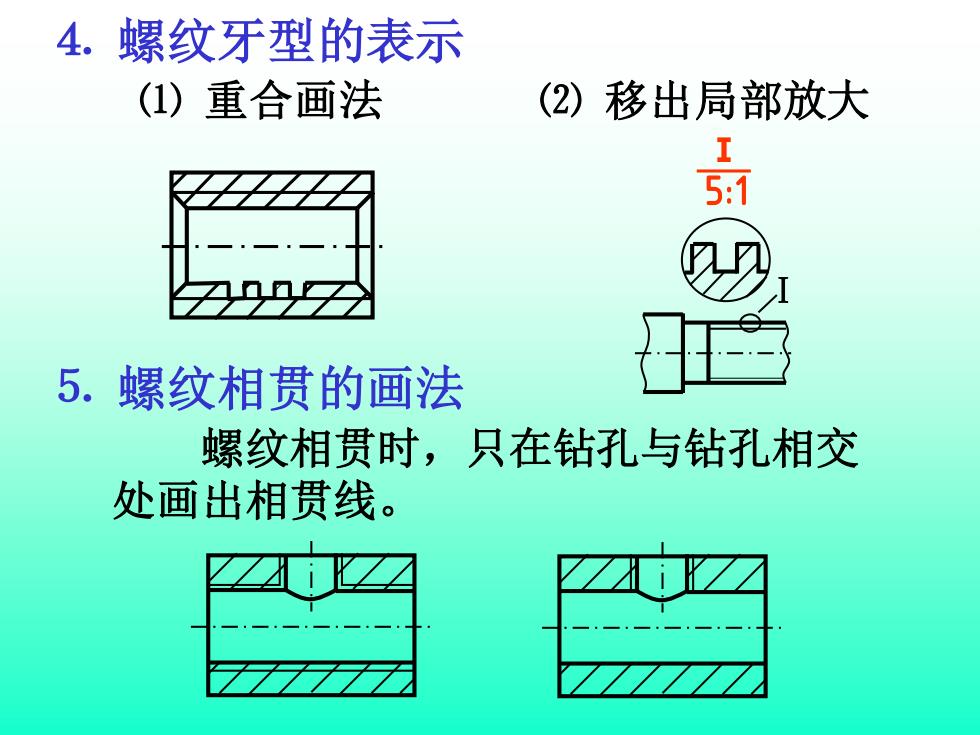

4.螺纹牙型的表示 (1)重合画法 (2)移出局部放大 51 5.螺纹相贯的画法 螺纹相贯时，只在钻孔与钻孔相交 处画出相贯线
⒋ 螺纹牙型的表示 ⑴ 重合画法 ⑵ 移出局部放大 Ⅰ 5:1 Ⅰ ⒌ 螺纹相贯的画法 螺纹相贯时，只在钻孔与钻孔相交 处画出相贯线
6。螺纹连接的画法 A广 A-A 按不剖画 旋入深度 画图要点： 内、外螺穷面线方向相反 ★大径线和大径线对齐；小径线和小径线 对齐。 ★旋合部分按外螺纹画；其余部分按各自 的规定画
A－A ⒍ 螺纹连接的画法 A A 旋入深度 画图要点： ★ 大径线和大径线对齐；小径线和小径线 对齐。 ★ 旋合部分按外螺纹画；其余部分按各自 的规定画。 按不剖画 内、外螺纹剖面线方向相反 为什么？
画图步骤： 大画外螺纹 ★确定内螺纹的端面位置 ★画内螺纹及其余部分投影
画图步骤： ★ 画外螺纹 ★ 确定内螺纹的端面位置 ★ 画内螺纹及其余部分投影
