7.1零件图的内容 什么是零件？ 组成机器的最小单元称为零件。 螺钉 根据零件的作用及其结构， 通常分为以下几类： 右端盖 ★轴类（齿轮轴） 齿轮轴 ★盘类（齿轮、端盖） 销 ★箱体类泵体) ★标准件 螺母 (螺栓、销等) 垫圈 左端盖泵体传动齿轮
齿轮轴 螺钉 右端盖 左端盖 泵体 销 传动齿轮 垫圈 螺母 7.1 零件图的内容 ★ 轴类 ★ 盘类 ★ 箱体类 ★ 标准件 （齿轮轴） 根据零件的作用及其结构, 通常分为以下几类： 组成机器的最小单元称为零件。 （齿轮、端盖） （螺栓、销等） （泵体）
表达单个零件的图称为零件图。 一、零件图的作用：加工制造、检验、测量零件。 二、零件图的内容： 6 4X59 1.一组视图 其余 表达零件的 结构形状。 2.完整的尺寸 16 确定各部分 的大小和位置。 3.技术要求 铸造圆角R2 28 制图 端 必 图号 加工、检验达 名)材料：r150数量：1比例1：2 到的技术指标。 4.标题栏 端盖零件图 零件名称、数量、材料及必要签署
一、零件图的作用: 二、零件图的内容: ⒈ 一组视图 ⒉ 完整的尺寸 ⒊ 技术要求 ⒋ 标题栏 表达零件的 结构形状。 确定各部分 的大小和位置。 加工、检验达 到的技术指标。 零件名称、数量、材料及必要签署。 加工制造、检验、测量零件。 表达单个零件的图称为零件图。 端盖零件图
续 泰？

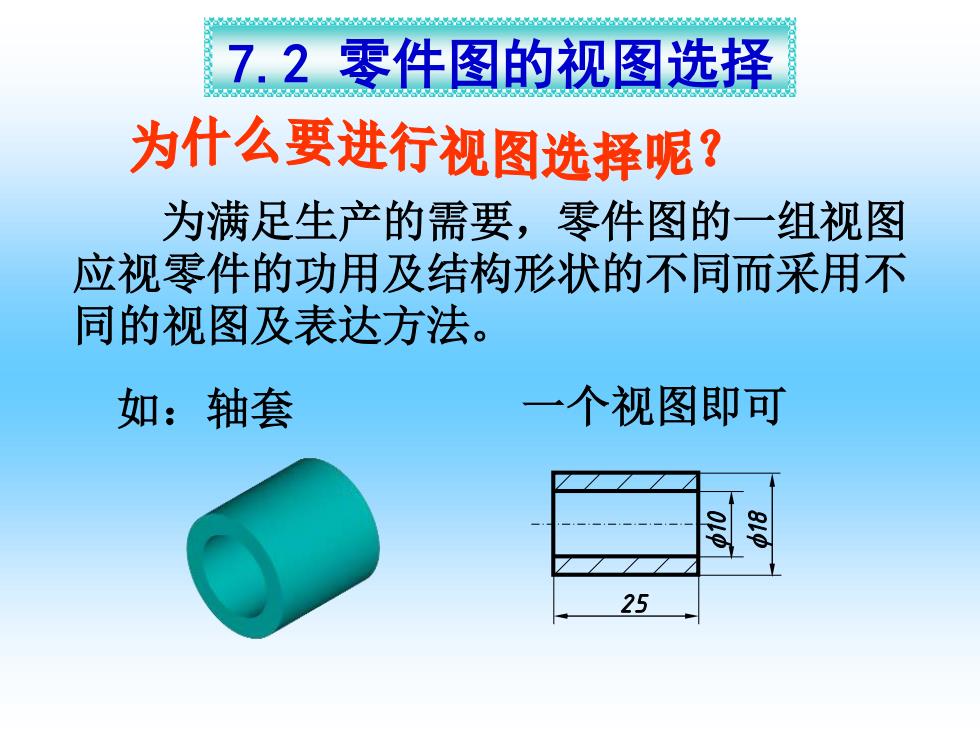

7.2零件图的视图选择 为什么要进行视图选择呢？ 为满足生产的需要，零件图的一组视图 应视零件的功用及结构形状的不同而采用不 同的视图及表达方法。 如：轴套 一个视图即可 25
7.2 零件图的视图选择 为满足生产的需要，零件图的一组视图 应视零件的功用及结构形状的不同而采用不 同的视图及表达方法。 如：轴套 一个视图即可 10 25 18
