一、视图选择的要求： 1.完全零件各部分的结构、形状及其相 对位置表达完全且唯一确定。 2.正确视图之间的投影关系及表达方法 要正确。 3.清楚所画图形要清晰易懂。 二、视图选择的方法及步骤 (几何形体、结构 要分清主要 和次要形体 1.分析零件 功用 形状与功用有关 加工方法形状与加工方法有关
⒈ 完全 ⒉ 正确 ⒊ 清楚 零件各部分的结构、形状及其相 对位置表达完全且唯一确定。 视图之间的投影关系及表达方法 要正确。 所画图形要清晰易懂。 一、视图选择的要求: ⒈ 分析零件 几何形体、结构 功用 加工方法 二、视图选择的方法及步骤 要分清主要 和次要形体 形状与功用有关 形状与加工方法有关
加工状态 零件的安放状态 (轴、盘类) 2.选主视图 工作状态 (支架、壳体类) 投射方向 能清楚地表达主要形体 的形状特征 3.选其它视图 工件旋转 首先考虑表达 主要形体的其它视 图，再补全次要形 车刀移动 车床 体的视图。 加工轴 888
加工轴 ⒉ 选主视图 零件的安放状态 投射方向 加工状态 （轴、盘类） 工作状态 （支架、壳体类） ⒊ 选其它视图 能清楚地表达主要形体 的形状特征 首先考虑表达 主要形体的其它视 图，再补全次要形 体的视图。 工件旋转 车刀移动 车床

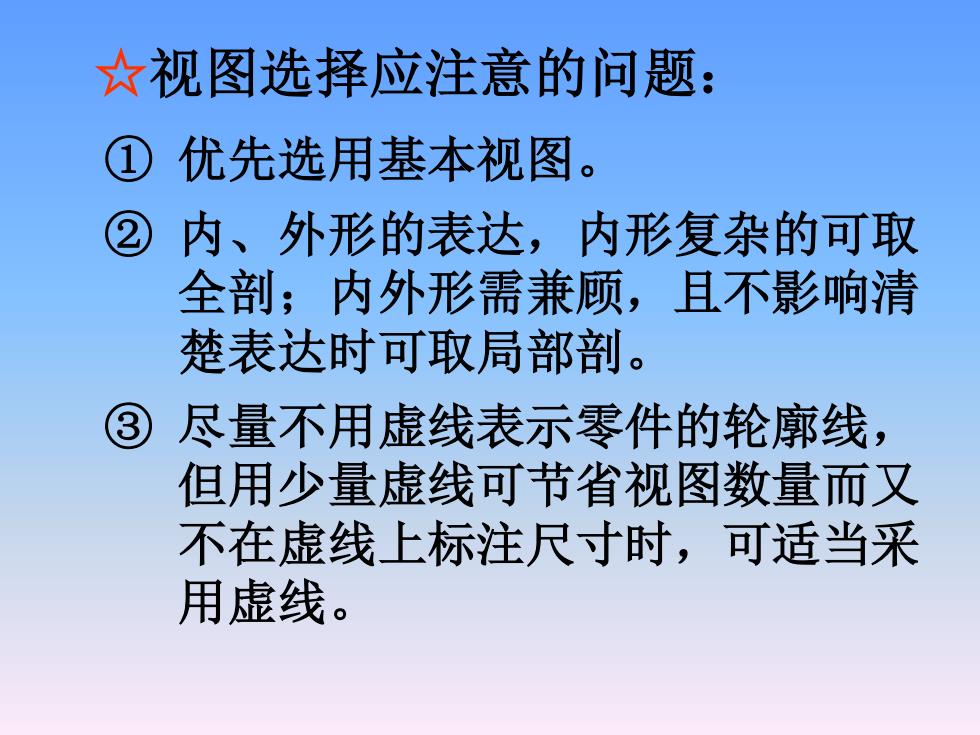

☆视图选择应注意的问题： ① 优先选用基本视图。 2 内、外形的表达，内形复杂的可取 全剖；内外形需兼顾，且不影响清 楚表达时可取局部剖。 ③ 尽量不用虚线表示零件的轮廓线， 但用少量虚线可节省视图数量而又 不在虚线上标注尺寸时，可适当采 用虚线
② 内、外形的表达，内形复杂的可取 全剖；内外形需兼顾，且不影响清 楚表达时可取局部剖。 ③ 尽量不用虚线表示零件的轮廓线， 但用少量虚线可节省视图数量而又 不在虚线上标注尺寸时，可适当采 用虚线。 ☆视图选择应注意的问题： ① 优先选用基本视图

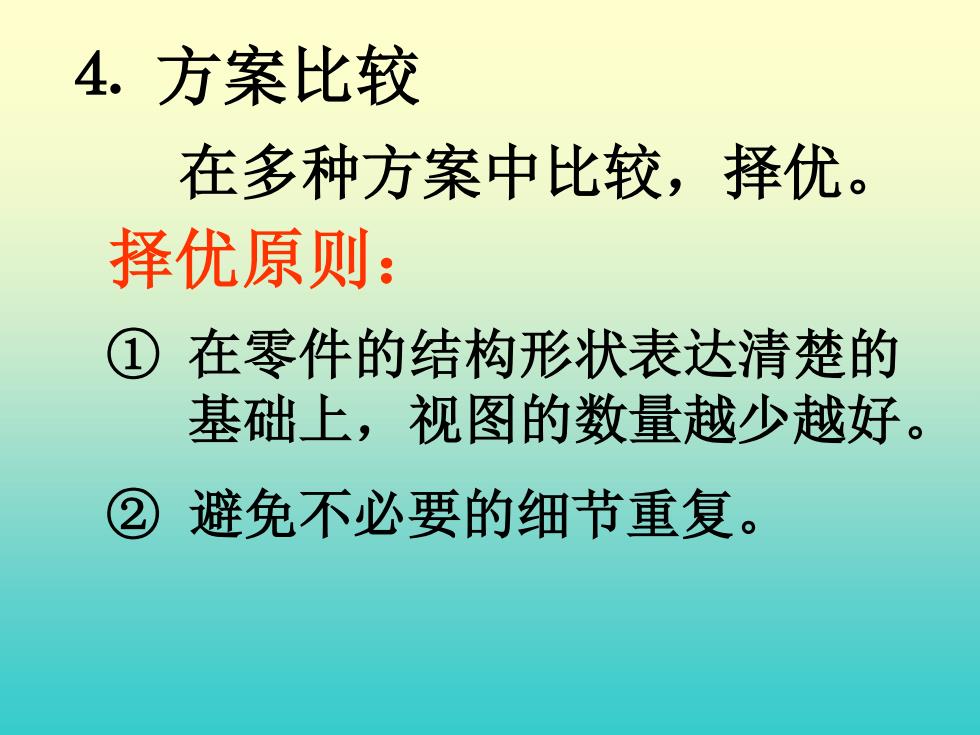

4.方案比较 在多种方案中比较，择优。 择优原则： ① 在零件的结构形状表达清楚的 基础上，视图的数量越少越好。 避免不必要的细节重复
择优原则： ① 在零件的结构形状表达清楚的 基础上，视图的数量越少越好。 ⒋ 方案比较 在多种方案中比较，择优。 ② 避免不必要的细节重复
三、典型零件的视图表达 1.支架类零件一支架 (1)分析零件 轴承孔 功用：支撑轴及轴上零件。 支撑板 底板 形体：由轴承孔、底板、 支撑板等组成。 结构：分析三部分主要形 体的相对位置及表 面连接关系。 支撑板两侧面与轴承孔外表面相交等
三、典型零件的视图表达 ⑴ 分析零件 功用：支撑轴及轴上零件。 结构：分析三部分主要形 体的相对位置及表 面连接关系。 形体：由轴承孔、底板、 支撑板等组成。 支撑板两侧面与轴承孔外表面相交等。 ⒈ 支架类零件——支架 支撑板 底 板 轴承孔
