第3章基本立件的贺影 3.1体的三面投影一三视图 3.2基本体的三视图 ~3.3简单叠加体的三视图 本章小结 结束放映
3.1 体的三面投影—三视图 3.2 基本体的三视图 3.3 简单叠加体的三视图 本章小结 结束放映

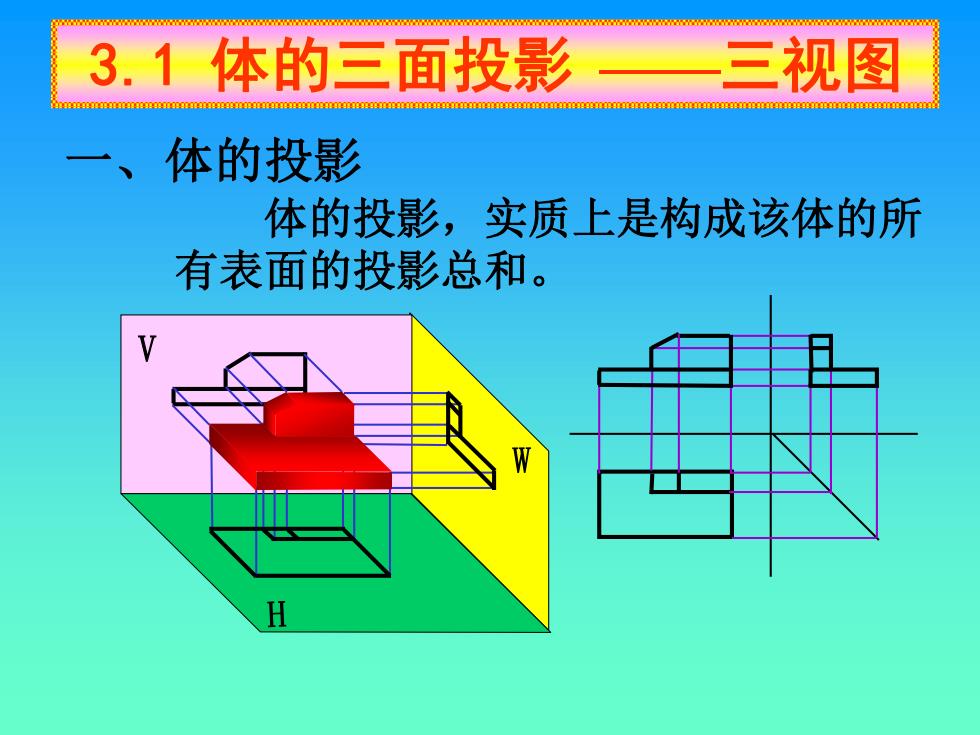

3.1体的三面投影 三视图 体的投影 体的投影，实质上是构成该体的所 有表面的投影总和
V 3.1 体的三面投影 ——三视图 一、体的投影 体的投影，实质上是构成该体的所 有表面的投影总和
二、三面投影与三视图 1.视图的概念 恒 用正投影法绘制的物 长 宽 体的投影图称为视图。 主视图 体的正面投影 俯视图 体的水平投影 左视图 体的侧面投影 三等关系 2.三视图之间的度量对应关系 主视俯视长相等且对正 长对正 主视左视高相等且平齐 高平齐 俯视左视宽相等且对应 宽相等
用正投影法绘制的物 体的投影图称为视图。 二、三面投影与三视图 1.视图的概念 主视图 ——体的正面投影 俯视图 ——体的水平投影 左视图 ——体的侧面投影 2.三视图之间的度量对应关系 三等关系 主视俯视长相等且对正 主视左视高相等且平齐 俯视左视宽相等且对应 长 高 宽 宽 长对正 宽相等 高平齐
3.三视图之间的方位对应关系 上 上 左 右 后 前 后 下 后 左 右 左 右 前 前 主视图反映：上、下、左、右 ●俯视图反映：前、后、左、右 左视图反映：上、下、前、后
3.三视图之间的方位对应关系 •主视图反映：上、下 、左、右 •俯视图反映：前、后 、左、右 •左视图反映：上、下 、前、后 上 下 左 右 后 前 上 下 左 右 后 前 上 下 左 右 前 后
继铗 来？
