(2） 选择主视图 零件的安放状态 阀体的工作状态。 。投射方向 A向。全剖的主视 图表达了阀体的内部形 状特征，各组成部分的 相对位置等。 主视图 阀体
⑵ 选择主视图 ● 零件的安放状态 阀体的工作状态。 ● 投射方向 A向。全剖的主视 图表达了阀体的内部形 状特征，各组成部分的 相对位置等。 主视图 阀体
(3)选其它视图 B-B B 选半剖的左视图， 表达阀体主体部分 的外形特征、左侧 方形板形状及内孔 的结构等。 ⑧ 选择俯视图表达阀 体整体形状特征及 顶部扇形结构的形 状。 80800a0800880800808008088888080088806 阀体
BB ⑶ 选其它视图 B - B 选半剖的左视图， 表达阀体主体部分 的外形特征、左侧 方形板形状及内孔 的结构等。 选择俯视图表达阀 体整体形状特征及 顶部扇形结构的形 状。 阀体

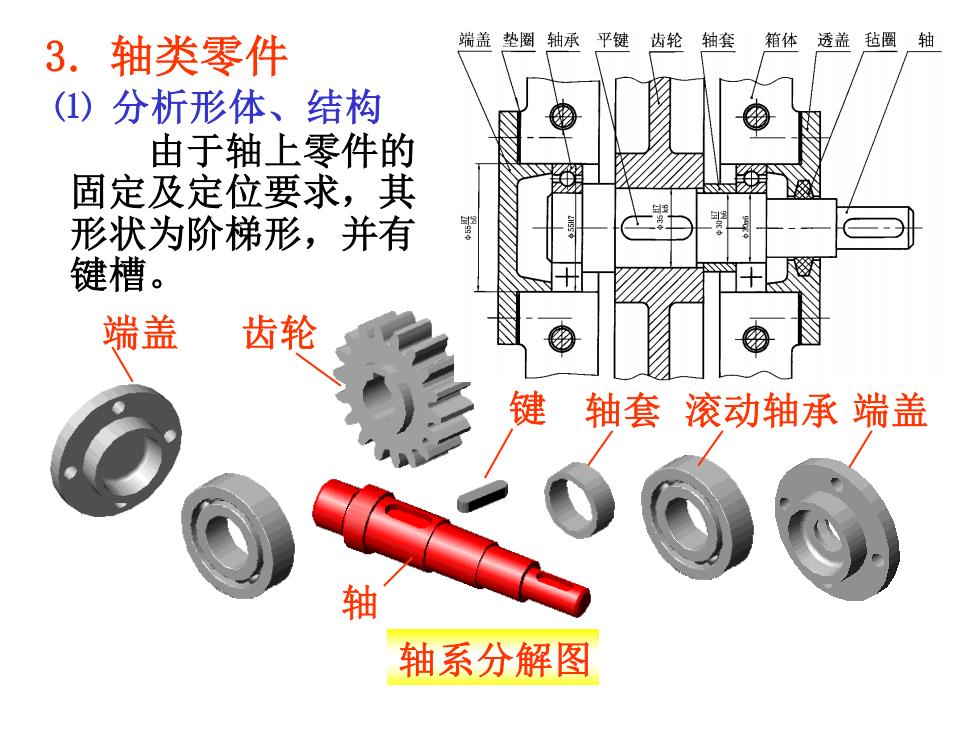

3.轴类零件 端盖垫圈轴承平键齿轮轴套箱体透盖毡圈轴 (1)分析形体、结构 由于轴上零件的 固定及定位要求，其 形状为阶梯形，并有 键槽。 端盖 齿轮 键轴套 滚动轴承端盖 轴 轴系分解图
3. 轴类零件 ⑴ 分析形体、结构 由于轴上零件的 固定及定位要求，其 形状为阶梯形，并有 键槽。 端盖 齿轮 键 轴套 滚动轴承 端盖 轴 轴系分解图
(2) 选择主视图 十安放状态： 加工状态，轴线 水平放置。 投射方向： 如图所示。 (3)选择其它视图 用断面图表达 键槽结构
⑵ 选择主视图 ⑶ 选择其它视图 用断面图表达 键槽结构。 投射方向 : 如图所示。 安放状态： 加工状态，轴线 水平放置。 A
4.盘类零件（如端盖） ()分析形体、结构 盘类零件主要由不同直径的同心圆柱 面所组成，其厚度相对于直径小得多，成 盘状，周边常分布一些孔、槽等。 (2)选择主视图 安放状态：符合加工状态 轴线水平放置 投射方向：A向 通常采用全剖视图。 (3)选择其它视图 用左视图表达孔、槽的分布情况
4. 盘类零件（如端盖） ⑴ 分析形体、结构 ⑵ 选择主视图 ⑶ 选择其它视图 盘类零件主要由不同直径的同心圆柱 面所组成，其厚度相对于直径小得多，成 盘状，周边常分布一些孔、槽等。 通常采用全剖视图。 用左视图表达孔、槽的分布情况。 安放状态：符合加工状态 轴线水平放置 投射方向：A向 A
