《模拟电子技术实验》教学课件 @ 葡州克通大 差分放大电路实验 国家级电工电子实验教学示范中心
差分放大电路实验 《模拟电子技术实验》教学课件 国家级电工电子实验教学示范中心
纲要 葡州克通大率 一、实验目的 二、实验电路与原理 三、实验仪器与设备 四、实验内容与步骤 五、分析与思考
纲要 一、实验目的 二、实验电路与原理 三、实验仪器与设备 五、分析与思考 四、实验内容与步骤
一、实验目的 菌州发通大警 1.加深对差分放大器的理解。 2.学习差分放大器的调整及主要性能指标的测试 方法。 3.掌握提高共模抑制比KCM的方法
一、实验目的 1. 加深对差分放大器的理解。 2. 学习差分放大器的调整及主要性能指标的测试 方法。 3. 掌握提高共模抑制比KCMR的方法

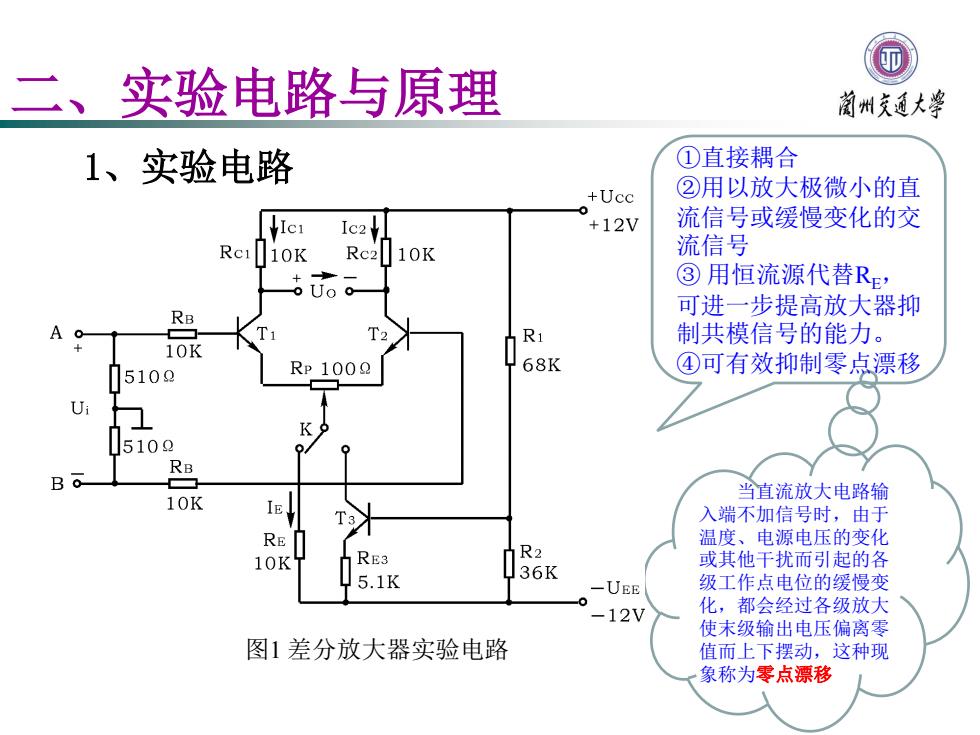

二、实验电路与原理 葡州克通大率 1、实验电路 ①直接耦合 +Ucc ②用以放大极微小的直 Ic2 +12V 流信号或缓慢变化的交 流信号 U0 ③用恒流源代替RE, 可进一步提高放大器抑 RB A Ri 制共模信号的能力。 10K 15102 RP 1002 68K ④可有效抑制零点漂移 Ui 05100 RB B 当直流放大电路输 10K T3 入端不加信号时，由于 RE 温度、电源电压的变化 10K RE3 R2 或其他干扰而引起的各 5.1K 36K -UEE 级工作点电位的缓慢变 -12V 化，都会经过各级放大 使末级输出电压偏离零 图1差分放大器实验电路 值而上下摆动，这种现 象称为零点漂移
二、实验电路与原理 图1 差分放大器实验电路 1、实验电路 当直流放大电路输 入端不加信号时，由于 温度、电源电压的变化 或其他干扰而引起的各 级工作点电位的缓慢变 化，都会经过各级放大 使末级输出电压偏离零 值而上下摆动，这种现 象称为零点漂移 ①直接耦合 ②用以放大极微小的直 流信号或缓慢变化的交 流信号 ③ 用恒流源代替RE， 可进一步提高放大器抑 制共模信号的能力。 ④可有效抑制零点漂移
差动放大器 +Voc +12V B 3DG6 3DG6 4 3DG6 -12V
