《模拟电子技术实验》教学课件 ⑩ 菌州克通大警 低频OTL功率放大电路实验 国家级电工电子实验教学示范中心
低频OTL功率放大电路实验 《模拟电子技术实验》教学课件 国家级电工电子实验教学示范中心
纲要 菌州克通大粤 一、实验目的 二、实验电路与原理 三、实验仪器与设备 四、实验内容与步骤 五、分析与思考
纲要 一、实验目的 二、实验电路与原理 三、实验仪器与设备 五、分析与思考 四、实验内容与步骤
一、 实验目的 菌州克通大粤 1.进一步理解OTL功率放大器的工作原理。 2.观察交越失真，学会最大不失真电压的测量方 法。 3.学会OTL功率放大电路的调试及主要性能指标 的测试方法
一、实验目的 1. 进一步理解OTL功率放大器的工作原理。 2. 观察交越失真，学会最大不失真电压的测量方 法。 3. 学会OTL功率放大电路的调试及主要性能指标 的测试方法
二、实验电路与原理 菌州克通大粤 1、基础知识 >要求：获得一定的不失真（或失真较小）的输出功率 >注意的问题： ①效率 +Vcc ②非线性失真要小 ③散热问题 +Vcc o-VaE 甲类实例 乙类互补对称实例 二极管偏置的甲乙类互补 对称实例
二、实验电路与原理 1、基础知识 要求：获得一定的不失真（或失真较小）的输出功率 注意的问题： ① 效率 ② 非线性失真要小 ③ 散热问题

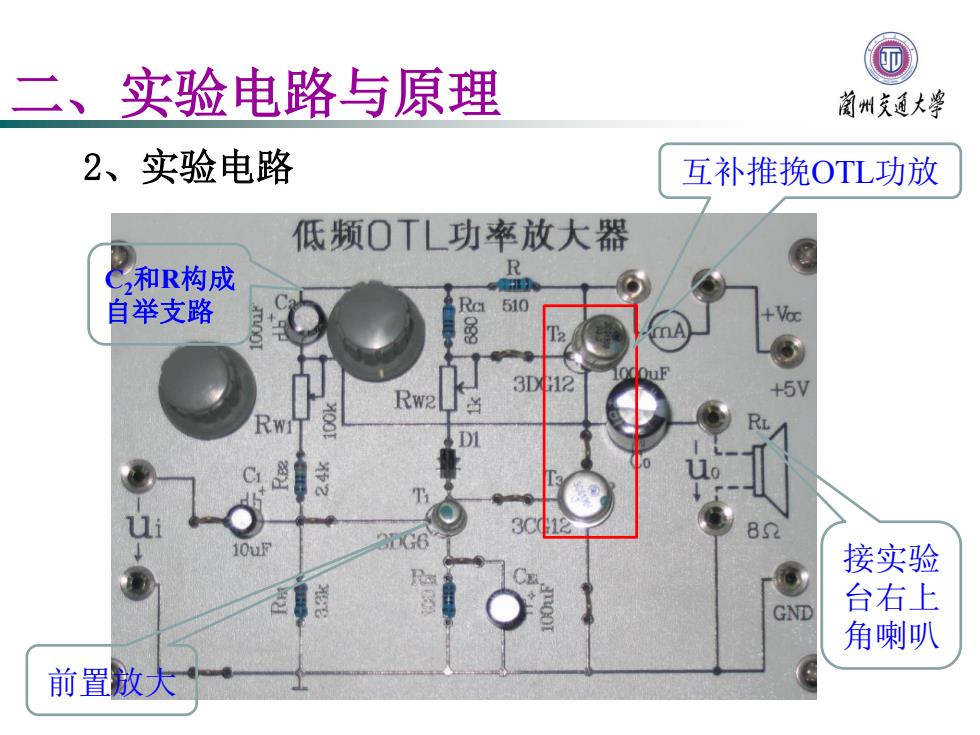

二、实验电路与原理 葡州克通大率 2、实验电路 互补推挽OTL功放 低频OTL功率放大器 C,和R构成 自举支路 Ra510 3D12 +5V RL 8 10u 2G6 接实验 GND 台右上 角喇叭 前置放大
二、实验电路与原理 2、实验电路 C2和R构成 自举支路 互补推挽OTL功放 接实验 台右上 角喇叭 前置放大
