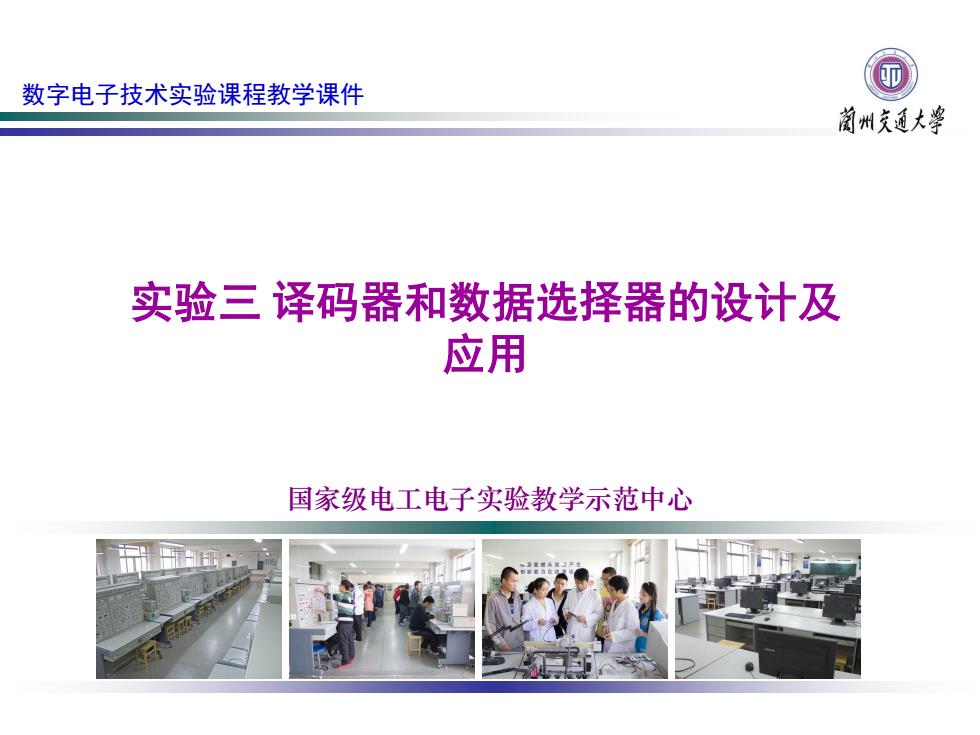

数字电子技术实验课程教学课件 @ 葡州克通大警 实验三译码器和数据选择器的设计及 应用 国家级电工电子实验教学示范中心
实验三 译码器和数据选择器的设计及 应用 数字电子技术实验课程教学课件 国家级电工电子实验教学示范中心
纲要 葡州克通大率 一、实验目的 二、实验器材及仪器 三、实验原理 四、应用举例 五、实验内容及步骤 六、分析与思考
纲要 一、实验目的 二、实验器材及仪器 三、实验原理 五、实验内容及步骤 六、分析与思考 四、应用举例
一、 实验目的 菌州发通大警 1.掌握译码器的工作原理和逻辑功能； 2.掌握数据选择器的逻辑功能及特点； 3.熟悉译码器的应用； 4.掌握用数据选择器实现组合逻辑函数的方法
一、实验目的 1.掌握译码器的工作原理和逻辑功能； 2.掌握数据选择器的逻辑功能及特点； 3.熟悉译码器的应用； 4.掌握用数据选择器实现组合逻辑函数的方法
二、实验器材及仪器 前州充通大粤 1.数字逻辑实验台； 2.集成块74LS151、74LS138、74LS20、74LS00: 3.导线若干
二、实验器材及仪器 1.数字逻辑实验台； 2.集成块74LS151、74LS138、74LS20、74LS00； 3.导线若干
三、实验原理 菌州克通大努 1.译码器的工作原理 译码就是将二进制代码翻译成原来信号的 过程，是编码的逆过程，能完成这一任务 的电路称为译码器。 0 译码器可分为二进制译码器、BCD译码器 和数码显示译码器三种。 应用：1在计算机系统中用作地址译码器； 2.用译码器实现数据分配
三、实验原理 • 译码就是将二进制代码翻译成原来信号的 过程，是编码的逆过程，能完成这一任务 的电路称为译码器。 • 译码器可分为二进制译码器、BCD译码器 和数码显示译码器三种。 • 应用：1.在计算机系统中用作地址译码器； 2.用译码器实现数据分配。 1.译码器的工作原理
