《模拟电子技术实验》教学课件 ⑩ 菌州克通大警 负反馈放大电路实验 国家级电工电子实验教学示范中心
负反馈放大电路实验 《模拟电子技术实验》教学课件 国家级电工电子实验教学示范中心

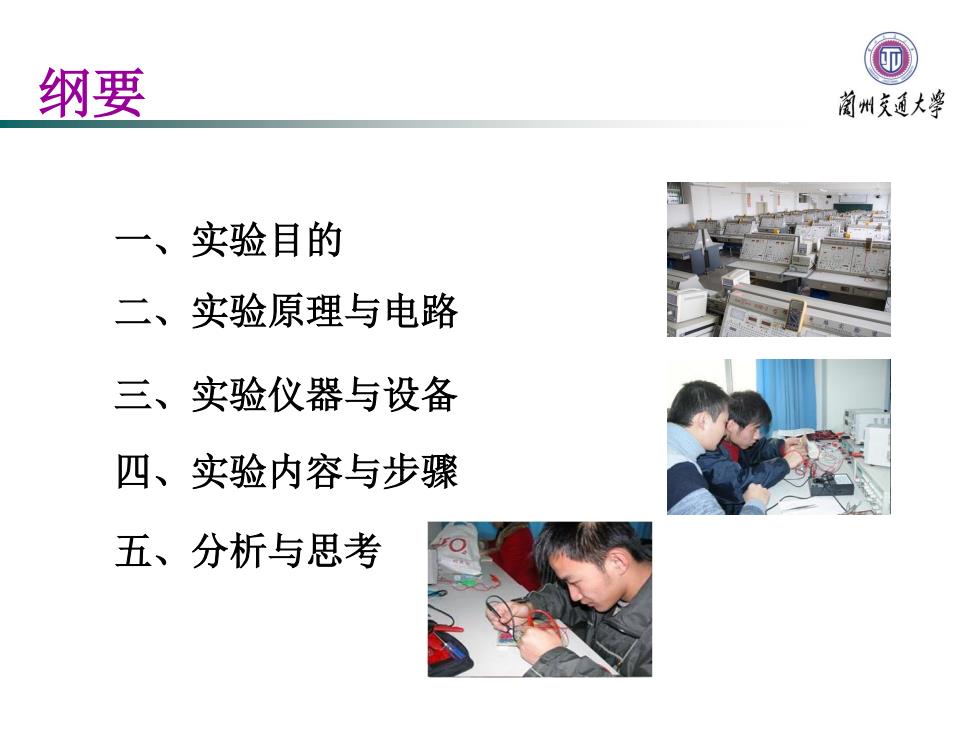

纲要 菌州克通大粤 一、实验目的 二、实验原理与电路 三、实验仪器与设备 四、实验内容与步骤 五、分析与思考
纲要 一、实验目的 二、实验原理与电路 三、实验仪器与设备 五、分析与思考 四、实验内容与步骤
一、实验目的 菌州友通大粤 1.了解多级放大器的性能。 2.研究负反馈对放大器基本性能指标的影响。 3.了解Multisim软件的基本操作。 4.学会测量放大器的通频带
一、实验目的 1. 了解多级放大器的性能。 2. 研究负反馈对放大器基本性能指标的影响。 3. 了解Multisim软件的基本操作。 4. 学会测量放大器的通频带
二、实验原理与电路 菌州克通大粤 1、多级放大器 >为了达到更大的放大倍数，将若干基本放大电路连接起来，构 成多级放大器。 >耦合方式：阻容耦合、直接耦合、变压器耦合。 >性能指标： An=AuA2…Am R=R R。=Rm
二、实验原理与电路 1、多级放大器 为了达到更大的放大倍数，将若干基本放大电路连接起来，构 成多级放大器。 耦合方式：阻容耦合、直接耦合、变压器耦合。 性能指标: 1 2 1 u u u un i i o on A A A A R R R R
二、实验原理与电路 @ 菌州克通大粤 2、放大电路中的负反馈 >反馈就是把放大器输出量的部分或全部 通过反馈网络，以一定的连接方式送回输 入端。 >若反馈信号与原输入信号极性相反，则 为负反馈。 >直流反馈：稳定工作点；交流反馈：改 图1反馈图示 善放大器动态性能。 >交流反馈类型：电压串联、电压并联、 电流串联、电流并联
二、实验原理与电路 2、放大电路中的负反馈 反馈就是把放大器输出量的部分或全部 通过反馈网络，以一定的连接方式送回输 入端。 若反馈信号与原输入信号极性相反，则 为负反馈。 直流反馈：稳定工作点；交流反馈：改 善放大器动态性能。 交流反馈类型：电压串联、电压并联、 电流串联、电流并联。 V VO i A F 图1 反馈图示
