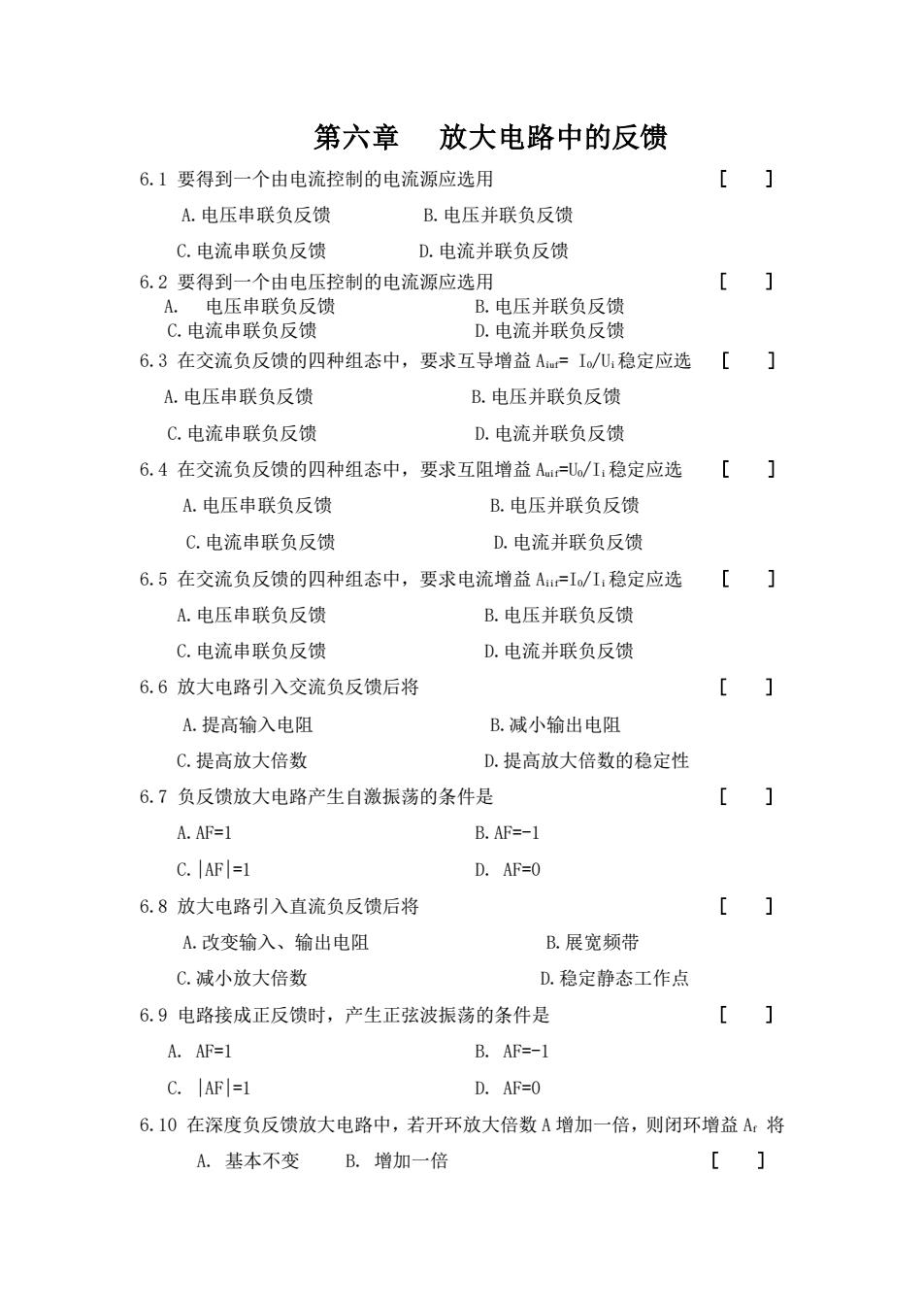

第六章放大电路中的反馈 6.1要得到一个由电流控制的电流源应选用 A.电压串联负反馈 B。电压并联负反馈 C.电流串联负反馈 D.电流并联负反馈 6,2要得到一个由电压控制的电流源应选用 A. 电压串联负反馈 电压并联负反馈 C.电流串联负反馈 D.电流并联负反馈 6.3在交流负反馈的四种组态中，要求互导增益Ar=I儿，稳定应选[] A电压串联负反馈 B.电压并联负反馈 C.电流串联负反馈 D.电流并联负反馈 6.4在交流负反馈的四种组态中，要求互阻增益A=/I:稳定应选[] A电压串联负反馈 B.电压并联负反馈 C,电流串联负反馈 D.电流并联负反馈 6.5在交流负反馈的四种组态中，要求电流增益A=I/1:稳定应选 A.电压串联负反馈 B.电压并联负反馈 C电流串联负反馈 D.电流并联负反馈 6.6放大电路引入交流负反馈后将 A.提高输入电阻 B.减小输出电阻 C.提高放大倍数 D.提高放大倍数的稳定性 6.7负反馈放大电路产生自激振荡的条件是 [ A.AF=1 B.AF=-1 C.AF|=1 D.AF=0 6.8放大电路引入直流负反馈后将 [ A.改变输入、输出电阻 B.展宽频带 C.减小放大倍数 D.稳定静态工作点 6.9电路接成正反馈时，产生正弦波振荡的条件是 [] A.AF=1 B.AF=-1 C.AF|=1 D.AF=0 6.10在深度负反馈放大电路中，若开环放大倍数A增加一倍，则闭环增益A:将 A.基本不变 B.增加一倍 []
第六章 放大电路中的反馈 6.1 要得到一个由电流控制的电流源应选用 [ ] A.电压串联负反馈 B.电压并联负反馈 C.电流串联负反馈 D.电流并联负反馈 6.2 要得到一个由电压控制的电流源应选用 [ ] A. 电压串联负反馈 B.电压并联负反馈 C.电流串联负反馈 D.电流并联负反馈 6.3 在交流负反馈的四种组态中，要求互导增益 Aiuf= IO/Ui稳定应选 [ ] A.电压串联负反馈 B.电压并联负反馈 C.电流串联负反馈 D.电流并联负反馈 6.4 在交流负反馈的四种组态中，要求互阻增益 Auif=UO/Ii稳定应选 [ ] A.电压串联负反馈 B.电压并联负反馈 C.电流串联负反馈 D.电流并联负反馈 6.5 在交流负反馈的四种组态中，要求电流增益 Aiif=IO/Ii稳定应选 [ ] A.电压串联负反馈 B.电压并联负反馈 C.电流串联负反馈 D.电流并联负反馈 6.6 放大电路引入交流负反馈后将 [ ] A.提高输入电阻 B.减小输出电阻 C.提高放大倍数 D.提高放大倍数的稳定性 6.7 负反馈放大电路产生自激振荡的条件是 [ ] A.AF=1 B.AF=-1 C.|AF|=1 D. AF=0 6.8 放大电路引入直流负反馈后将 [ ] A.改变输入、输出电阻 B.展宽频带 C.减小放大倍数 D.稳定静态工作点 6.9 电路接成正反馈时，产生正弦波振荡的条件是 [ ] A. AF=1 B. AF=-1 C. |AF|=1 D. AF=0 6.10 在深度负反馈放大电路中，若开环放大倍数 A 增加一倍，则闭环增益 Af 将 A. 基本不变 B. 增加一倍 [ ]
C.减小一倍D.不能确定 6.11在深度负反馈放大电路中，若反馈系数F增加一倍，闭环增益A:将[] A.基本不变B.增加一倍C.减小一倍D.不能确定 6.12分析下列各题，在三种可能的答案(a.尽可能小，b.尽可能大，c.与输入 电阻接近)中选择正确者填空： 1、对于串联负反馈放大电路，为使反馈作用强，应使信号源内阻。 2、对于并联反馈放大电路，为使反馈作用强，应使信号源内阻 3、为使电压串联负反馈电路的输出电阻尽可能小，应使信号漂内阻一。 6.13在讨论反馈对放大电路输入电阻R的影响时，同学们提出下列四种看法， 试指出哪个（或哪些）是正确的： a.负反馈增大R,正反馈减小R: b.串联反馈增大R,并联反馈减小R: c.并联负反馈增大R,并联正反馈减小R: d.串联反馈增大R,串联正反馈减小R: 6.14选择正确的答案填空。 1、反馈放大电路的含义是。(a.输出与输入之间有信号通路，b.电路中 存在反向传输的信号通路，c.除放大电路以外还有信号通路) 2、构成反馈通路的元器件一。(a.只能是电阻、电容或电感等无源元件 b.只能是晶体管、集成运放等有源器件，c.可以是无源元件，也可是以有源器件) 3、反馈量是指一。(a.反馈网络从放大电路输出回路中取出的信号，b. 反馈到输入回路的信号，©，反馈到输入回路的信号与反馈网络从放大电路输出回 路中取出的信号之比) 4、直流负反馈是指一。(a.只存在于直接耦合电路中的负反馈，b.直流通 路中的负反馈，℃.放大直流信号时才有的负反馈) 5、交流负反馈是指一。(a.只存在于阻容耦合及变压器耦合电路中的负反 馈，b.交流通路中的负反馈，c.放大正弦波信号时才有的负反馈) 6.15选择正确的答案填空。 1、在放大电路中，为了稳定静态工作点，可以引入一；若要稳定放大倍 数，应引入：某些场合为了提高放大倍数，可适当引入：希望展宽频带
C. 减小一倍 D. 不能确定 6.11 在深度负反馈放大电路中，若反馈系数 F 增加一倍，闭环增益 Af 将[ ] A. 基本不变 B.增加一倍 C. 减小一倍 D. 不能确定 6.12 分析下列各题，在三种可能的答案(a.尽可能小，b.尽可能大，c.与输入 电阻接近)中选择正确者填空： 1、对于串联负反馈放大电路，为使反馈作用强，应使信号源内阻 。 2、对于并联反馈放大电路，为使反馈作用强，应使信号源内阻 。 3、为使电压串联负反馈电路的输出电阻尽可能小，应使信号漂内阻 。 6.13 在讨论反馈对放大电路输入电阻 Ri的影响时，同学们提出下列四种看法， 试指出哪个（或哪些）是正确的： a.负反馈增大 Ri，正反馈减小 Ri； b.串联反馈增大 Ri，并联反馈减小 Ri； c.并联负反馈增大 Ri，并联正反馈减小 Ri； d.串联反馈增大 Ri，串联正反馈减小 Ri； 6.14 选择正确的答案填空。 1、反馈放大电路的含义是 。(a.输出与输入之间有信号通路，b.电路中 存在反向传输的信号通路，c.除放大电路以外还有信号通路) 2、构成反馈通路的元器件 。(a.只能是电阻、电容或电感等无源元件， b.只能是晶体管、集成运放等有源器件，c.可以是无源元件，也可是以有源器件) 3、反馈量是指 。(a.反馈网络从放大电路输出回路中取出的信号，b. 反馈到输入回路的信号，c.反馈到输入回路的信号与反馈网络从放大电路输出回 路中取出的信号之比) 4、直流负反馈是指 。(a.只存在于直接耦合电路中的负反馈，b.直流通 路中的负反馈，c.放大直流信号时才有的负反馈) 5、交流负反馈是指 。(a.只存在于阻容耦合及变压器耦合电路中的负反 馈，b.交流通路中的负反馈，c.放大正弦波信号时才有的负反馈) 6.15 选择正确的答案填空。 1、在放大电路中，为了稳定静态工作点，可以引入 ；若要稳定放大倍 数，应引入 ；某些场合为了提高放大倍数，可适当引入 ；希望展宽频带
可以引入一；如要改变输入或输出电阻，可以引入：为了抑制温漂，可以 引入一。(a.直流负反馈，b.交流负反馈，c.交流正反馈，d.直流负反馈和交 流负反馈) 6.16分析下列三种情况，指出它们各应采用的哪种类型的正弦波振荡电路 (a.RC,b.LC,c.石英晶体)，它们的放大电路部分目前一般由哪种元器件组成(d. 集成运放，©.分立元件)。将答案填在各小题后的括号内，只填答案的字母标号) 1.某实验室要求正弦信号发生器的频率在10Hz10kHz范围内可调。() 2.某仪器中的正弦波振荡电路要求频率在10MHz20Mz范围内可调.() 3.一电子设备中要求振荡电路的频率为20z,且频率稳定度达10。() 6.17判断下列说法是否正确（在括号中画√或×） 1、在负反馈放大电器中，在反馈系数较大的情况下，只在尽可能地增大开 环放大倍数，才能有效地提高闭环放大倍数。 ( 2、在负反馈放大电路中，放大级的放大倍数越大，闭环放大倍数就越稳定。 3、在深度负反馈的条件下，闭环放大倍数4*，它与反馈系数有关，而 与放大器开环时的放大倍数A无关，因此可以省去放大通路，仅留下反馈网络， 来获得稳定的闭环放大倍数。 4、在深度负反馈的条件下，由于闭环放大倍数4*，与管子参数几乎无 关，因此可以任意选用品体管来组成放大级，管子的参数也就没有什么意义了。 () 5、负反馈只能改善反馈环路内的放大性能，对反馈环路之外无效。( 6、若放大电路的负载固定，为使其电压放大倍数稳定，可以引入电压负反 馈，也可以引入电流负反馈。() 7、电压负反馈可以稳定输出电压，流过负载的电流也就必然稳定，因此电 压负反馈和电流负反馈都可以稳定输出电流，在这一点上电压负反馈和电流负反 馈没有区别。() 8、串联负反馈不适用于理想电流信号源的情况，并联负反馈不适用于理想 电压信号源的情况。() 9、任何负反馈放大电路的增益带宽积都是一个常数。()
可以引入 ；如要改变输入或输出电阻，可以引入 ；为了抑制温漂，可以 引入 。(a.直流负反馈，b.交流负反馈，c.交流正反馈，d.直流负反馈和交 流负反馈) 6.16 分析下列三种情况，指出它们各应采用的哪种类型的正弦波振荡电路 （a.RC,b.LC,c.石英晶体），它们的放大电路部分目前一般由哪种元器件组成（d. 集成运放，e.分立元件）。将答案填在各小题后的括号内，只填答案的字母标号） 1．某实验室要求正弦信号发生器的频率在 10Hz~10kHz 范围内可调。（ ） 2．某仪器中的正弦波振荡电路要求频率在 10MHz~20MHz 范围内可调。（ ） 3．一电子设备中要求振荡电路的频率为 20MHz，且频率稳定度达 10-8。（ ） 6.17 判断下列说法是否正确（在括号中画√或×） 1、在负反馈放大电器中，在反馈系数较大的情况下，只在尽可能地增大开 环放大倍数，才能有效地提高闭环放大倍数。 （ ） 2、在负反馈放大电路中，放大级的放大倍数越大，闭环放大倍数就越稳定。 （ ） 3、在深度负反馈的条件下，闭环放大倍数 1 Ai F ，它与反馈系数有关，而 与放大器开环时的放大倍数 A 无关，因此可以省去放大通路，仅留下反馈网络， 来获得稳定的闭环放大倍数。 （ ） 4、在深度负反馈的条件下，由于闭环放大倍数 1 Ai F ，与管子参数几乎无 关，因此可以任意选用晶体管来组成放大级，管子的参数也就没有什么意义了。 （ ） 5、负反馈只能改善反馈环路内的放大性能，对反馈环路之外无效。（ ） 6、若放大电路的负载固定，为使其电压放大倍数稳定，可以引入电压负反 馈，也可以引入电流负反馈。（ ） 7、电压负反馈可以稳定输出电压，流过负载的电流也就必然稳定，因此电 压负反馈和电流负反馈都可以稳定输出电流，在这一点上电压负反馈和电流负反 馈没有区别。（ ） 8、串联负反馈不适用于理想电流信号源的情况，并联负反馈不适用于理想 电压信号源的情况。（ ） 9、任何负反馈放大电路的增益带宽积都是一个常数。（ ）
10、由于负反馈可以展宽频带，所以只要负反馈足够深，就可以用低管代替 高频管组成放大电路来放大高频信号。 11、负反馈能减小放大电路的噪声，因此无论噪声是输入信号中混合的还是 反馈环路内部产生的，都能使输出端的信噪比得到提高。 () 12、只要具有正反馈，电路就一定能产生振荡。 () 13、只要满足正弦波振荡的相位平衡条件，电路就一定振荡。 () 14、凡满足振荡条件的反馈放大电路就一定能产生正弦波振荡。( 15、正弦波振荡电路的振荡与负反馈放大电路的振荡在本质上是相同的，都 是由反馈信号维持放大器的输入。 () 16、正弦波振荡电路自行起振的幅值条件是|AF|=1。 () 17、.正弦波振荡电路维持振荡的条件是AP=-1。 () 18、正弦波振荡的幅值平衡条件是X=X(即反馈回放大器输入端的信号 幅值与原输入信号幅值相等)。 9、对于正弦波振荡电路而言，只要不满足相位平衡条件，即使放大电路的 放大倍数很大，也不可能产生正弦波振荡。 20、在正弦波振荡电路中，只允许存在正反馈，不允许引入负反馈()， 而在以放大输入信号为目标的放大电路中，只允许有负反馈，不允许引入正反馈。 () 6.18一个放大电路具有直流负反馈和电流并联式交流负反馈，试问这些反馈有 哪些作用？（判断下列答案是否正确，在括号中用√或×表示） 1、稳定输出电压（ 2、稳定输出电流() 3、增加输出电阻( ) 4、减小输出电阻( 5、增大输入电阻（ ) 6、减小输入电阻( 7、增大工作点电流() 8、稳定工作点电流() 6.19在通过实验观察负反馈改善非线性失真波形时，下列哪种（或哪些）方法
10、由于负反馈可以展宽频带，所以只要负反馈足够深，就可以用低管代替 高频管组成放大电路来放大高频信号。 （ ） 11、负反馈能减小放大电路的噪声，因此无论噪声是输入信号中混合的还是 反馈环路内部产生的，都能使输出端的信噪比得到提高。 （ ） 12、只要具有正反馈，电路就一定能产生振荡。 （ ） 13、只要满足正弦波振荡的相位平衡条件，电路就一定振荡。 （ ） 14、凡满足振荡条件的反馈放大电路就一定能产生正弦波振荡。 （ ） 15、正弦波振荡电路的振荡与负反馈放大电路的振荡在本质上是相同的，都 是由反馈信号维持放大器的输入。 （ ） 16、正弦波振荡电路自行起振的幅值条件是|AF|=1。 （ ） 17、．正弦波振荡电路维持振荡的条件是 AF=-1。 （ ） 18、正弦波振荡的幅值平衡条件是|Xf|=|Xi|(即反馈回放大器输入端的信号 幅值与原输入信号幅值相等)。 （ ） 19、对于正弦波振荡电路而言，只要不满足相位平衡条件，即使放大电路的 放大倍数很大，也不可能产生正弦波振荡。 （ ） 20、在正弦波振荡电路中，只允许存在正反馈，不允许引入负反馈（ ）， 而在以放大输入信号为目标的放大电路中，只允许有负反馈，不允许引入正反馈。 （ ） 6.18 一个放大电路具有直流负反馈和电流并联式交流负反馈，试问这些反馈有 哪些作用？（判断下列答案是否正确，在括号中用√或×表示） 1、稳定输出电压（ ） 2、稳定输出电流（ ） 3、增加输出电阻（ ） 4、减小输出电阻（ ） 5、增大输入电阻（ ） 6、减小输入电阻（ ） 7、增大工作点电流（ ） 8、稳定工作点电流（ ） 6.19 在通过实验观察负反馈改善非线性失真波形时，下列哪种（或哪些）方法
是正确的： a.反馈前、后的输入信号电压不变，使反馈后的输出电压减小： b.在加负反馈进增大输入信号电压，使反馈后的输出电压幅值保持在反馈前 的水平： C.在加负反馈时增大输入信号电压，直至输出电压波形将出现顶部削平或底 部削平的失真。 6.20若要提高多级放大电路的输入电阻，可以采取哪些措施？（从已学过的知 识中举出三种可行的方法，其中必须至少有一种为某种方式的反馈) 6.21在交流负反馈的四种组态(a.电压串联，c.电压并联，b.电流串联，d. 电流并联)中： 1、要求跨导增益4，治稳定应选用哪一种 2、要求跨导增益稳定应选用哪一种？ 3、要求电压增益人受稳定应选用影一种？ 4、要求电流增益42稳定应选用哪一种？ 6.22为了稳定静态工作点，可以引入 反馈，如要改变输入或输 出电阻，可以引入 一反馈。 6.23在放大电路中，为了稳定静态工作点，可以引入 _反馈：如希 望减小放大电路从信号源索取的电流，则可采用 _反馈。 6.24选择填空（只填写答案的字母标号） 1.自激振荡是指在(a.外加输入激励，b.没有输入信号)时，电路中 产生了 ,(a.有规则的，b.随机的)和 (a.持续存在的，b.瞬间 消失的)输出波形的现象。输出波形的变化规律取决于 (a.IAl,b.Fl,c.|AF,d.IAr)为无限大。 2.一个实际的正弦波振荡电路绝大多数属于 (a.负反馈，b.正反 馈)电路，它主要由 一(a.放大电路和反馈网络，b.放大电路、反馈网络
是正确的： a.反馈前、后的输入信号电压不变，使反馈后的输出电压减小； b.在加负反馈进增大输入信号电压，使反馈后的输出电压幅值保持在反馈前 的水平； c.在加负反馈时增大输入信号电压，直至输出电压波形将出现顶部削平或底 部削平的失真。 6.20 若要提高多级放大电路的输入电阻，可以采取哪些措施？（从已学过的知 识中举出三种可行的方法，其中必须至少有一种为某种方式的反馈） 6.21 在交流负反馈的四种组态（a.电压串联，c.电压并联，b.电流串联，d. 电流并联）中： 1、要求跨导增益 0 iuf i I A U 稳定应选用哪一种？ 2、要求跨导增益 0 uif i U A I 稳定应选用哪一种？ 3、要求电压增益 0 uuf i U A U 稳定应选用哪一种？ 4、要求电流增益 0 iif i I A I 稳定应选用哪一种？ 6．22 为了稳定静态工作点，可以引入 反馈，如要改变输入或输 出电阻，可以引入 反馈。 6．23 在放大电路中，为了稳定静态工作点，可以引入 反馈；如希 望减小放大电路从信号源索取的电流，则可采用 反馈。 6．24 选择填空（只填写答案的字母标号） 1．自激振荡是指在 （a.外加输入激励，b.没有输入信号）时，电路中 产生了 （a.有规则的，b.随机的）和 （a.持续存在的,b.瞬间 消 失 的 ） 输 出 波 形 的 现 象 。 输 出 波 形 的 变 化 规 律 取 决 于 （a.|A|,b.|F|,c.|AF|,d.|Af|）为无限大。 2．一个实际的正弦波振荡电路绝大多数属于 （a.负反馈，b.正反 馈）电路，它主要由 （a.放大电路和反馈网络，b.放大电路、反馈网络
