《模拟电子技术》课程教学资源（作业习题）第三章多级放大电路（无答案）.doc

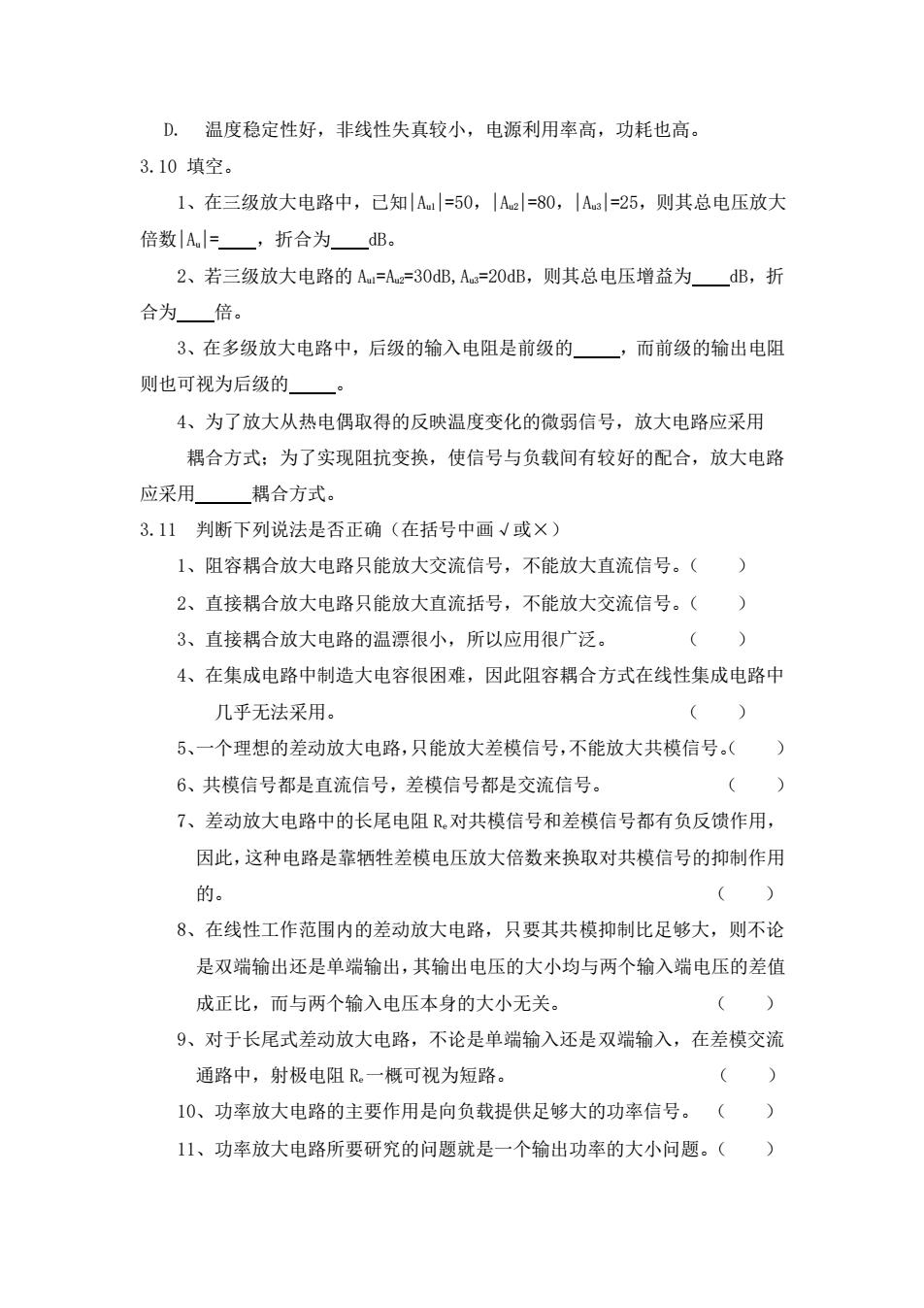

D.温度稳定性好，非线性失真较小，电源利用率高，功耗也高 3.10填空。 1、在三级放大电路中，已知A=50,|Ae=80,|A@=25,则其总电压放大倍数A=,折合为dB。 2、若三级放大电路的A=Ae=30dB,A=20dB,则其总电压增益为dB,折合为倍。 3、在多级放大电路中，后级的输入电阻是前级的一，而前级的输出电阻则也可视为后级的 4、为了放大从热电偶取得的反映温度变化的微弱信号，放大电路应采用耦合方式：为了实现阻抗变换，使信号与负载间有较好的配合，放大电路应采用耦合方式。 3.11判断下列说法是否正确（在括号中画√或×） 1、阻容耦合放大电路只能放大交流信号，不能放大直流信号。() 2、直接耦合放大电路只能放大直流括号，不能放大交流信号。() 3、直接耦合放大电路的温漂很小，所以应用很广泛。 4、在集成电路中制造大电容很困难，因此阻容耦合方式在线性集成电路中几乎无法采用。 () 5、一个理想的差动放大电路，只能放大差模信号，不能放大共模信号。() 6、共模信号都是直流信号，差模信号都是交流信号。 7、差动放大电路中的长尾电阻R对共模信号和差模信号都有负反馈作用，因此，这种电路是靠牺牲差模电压放大倍数来换取对共模信号的抑制作用的。 () 8、在线性工作范围内的差动放大电路，只要其共模抑制比足够大，则不论是双端输出还是单端输出，其输出电压的大小均与两个输入端电压的差值成正比，而与两个输入电压本身的大小无关。 9、对于长尾式差动放大电路，不论是单端输入还是双端输入，在差模交流通路中，射极电阻R一概可视为短路。 () 10、功率放大电路的主要作用是向负载提供足够大的功率信号。() 11、功率放大电路所要研究的问题就是一个输出功率的大小问题。(

D. 温度稳定性好，非线性失真较小，电源利用率高，功耗也高。 3.10 填空。 1、在三级放大电路中，已知|Au1|=50，|Au2|=80，|Au3|=25，则其总电压放大倍数|Au|= ，折合为 dB。 2、若三级放大电路的 Au1=Au2=30dB,Au3=20dB，则其总电压增益为 dB，折合为倍。 3、在多级放大电路中，后级的输入电阻是前级的，而前级的输出电阻则也可视为后级的。 4、为了放大从热电偶取得的反映温度变化的微弱信号，放大电路应采用耦合方式；为了实现阻抗变换，使信号与负载间有较好的配合，放大电路应采用耦合方式。 3.11 判断下列说法是否正确（在括号中画√或×） 1、阻容耦合放大电路只能放大交流信号，不能放大直流信号。（） 2、直接耦合放大电路只能放大直流括号，不能放大交流信号。（） 3、直接耦合放大电路的温漂很小，所以应用很广泛。（） 4、在集成电路中制造大电容很困难，因此阻容耦合方式在线性集成电路中几乎无法采用。（） 5、一个理想的差动放大电路，只能放大差模信号，不能放大共模信号。（） 6、共模信号都是直流信号，差模信号都是交流信号。（） 7、差动放大电路中的长尾电阻 Re对共模信号和差模信号都有负反馈作用，因此，这种电路是靠牺牲差模电压放大倍数来换取对共模信号的抑制作用的。（） 8、在线性工作范围内的差动放大电路，只要其共模抑制比足够大，则不论是双端输出还是单端输出，其输出电压的大小均与两个输入端电压的差值成正比，而与两个输入电压本身的大小无关。（） 9、对于长尾式差动放大电路，不论是单端输入还是双端输入，在差模交流通路中，射极电阻 Re一概可视为短路。（） 10、功率放大电路的主要作用是向负载提供足够大的功率信号。（） 11、功率放大电路所要研究的问题就是一个输出功率的大小问题。（）

12、顾名思义，功率放大电路有功率放大作用，电压放大电路只有电压放大作用而没有功率放大作用。 13、由于功率放大电路中的晶体管处于大信号工作状态，所以微变等效电路方法已不再适用。 ( 14、在功率放大电路中，输出功率最大时，功放管的功率损耗也最大。() 15、当甲类功放电路的输出功率为零时，管子消耗的功率最大。() 16、乙类功放电路在输出功率最大时，管子消耗的功率最大。 17、在输入电压为零时，甲乙类推挽功放电路中的电源所消耗的功率是两个管子的静态电流与电源电压的乘积。 () 18、在管子的极限参数中，集电极最大允许耗散功率P,是集电极最大电流I。与基极开路时集电极发射极间反向击穿电压Ucm的乘积。 19、在0TL功放电路中，若在输出端串联两个8Q的扬声器，则输出功率将比在输出端接一个8Q的扬声器时要少一半。 () 20、在0TL功放电路中，当输出功率最大时，功率放大管最热。() 3.12在双端输入、双端输出的理想差动放大电路中，若两个输入电压 AU,=△U,则输出电压△U。=一·若AU,=+1500W,AU2=+500W则可知差动放大电路的输入差值电压△U=,其分在两边的一对差模输入信号为△Un=一，△Uu2=一，共模输入信号△U.=一。 3.13在多级放大电路常见的三种耦合方式(a.阻容耦合，b.直接耦合，c.变压器耦合)中选择合适者（可不止一种）填空。 1、要求各级静态工作点互相不影响，可选用一。 2、要求能放大直流信号，可选用一。 3、要求能放大交流信号，可选用 4、要求电路的温漂小，可选用一。 3.14选择唯一正确的答案填空： 1、直接耦合放大电路的放大倍数越大，在输出端出现的零点漂移现象就越 (a.严重，b.轻微，c.和放大倍数无关)。 2、在相同条件下，阻容耦合放大电路的零点漂移（ā.环境温度变化引

12、顾名思义，功率放大电路有功率放大作用，电压放大电路只有电压放大作用而没有功率放大作用。（） 13、由于功率放大电路中的晶体管处于大信号工作状态，所以微变等效电路方法已不再适用。（） 14、在功率放大电路中，输出功率最大时，功放管的功率损耗也最大。（） 15、当甲类功放电路的输出功率为零时，管子消耗的功率最大。（） 16、乙类功放电路在输出功率最大时，管子消耗的功率最大。（） 17、在输入电压为零时，甲乙类推挽功放电路中的电源所消耗的功率是两个管子的静态电流与电源电压的乘积。（） 18、在管子的极限参数中，集电极最大允许耗散功率 PC M，是集电极最大电流 ICM与基极开路时集电极发射极间反向击穿电压 U(BR)CEO的乘积。（） 19、在 OTL 功放电路中，若在输出端串联两个 8Ω的扬声器，则输出功率将比在输出端接一个 8Ω的扬声器时要少一半。（） 20、在 OTL 功放电路中，当输出功率最大时，功率放大管最热。（） 3.12 在双端输入、双端输出的理想差动放大电路中，若两个输入电压  =  U U 11 12 ，则输出电压 Uo = 。若 11 12  = +  = + U V U V 1500 , 500   则可知差动放大电路的输入差值电压 U1d = ，其分在两边的一对差模输入信号为 U1 1d = ，U1 2 d = ，共模输入信号 U1c = 。 3.13 在多级放大电路常见的三种耦合方式(a.阻容耦合，b.直接耦合，c.变压器耦合)中选择合适者（可不止一种）填空。 1、要求各级静态工作点互相不影响，可选用。 2、要求能放大直流信号，可选用。 3、要求能放大交流信号，可选用。 4、要求电路的温漂小，可选用。 3.14 选择唯一正确的答案填空： 1、直接耦合放大电路的放大倍数越大，在输出端出现的零点漂移现象就越 (a.严重，b.轻微，c.和放大倍数无关)。 2、在相同条件下，阻容耦合放大电路的零点漂移 (a.环境温度变化引

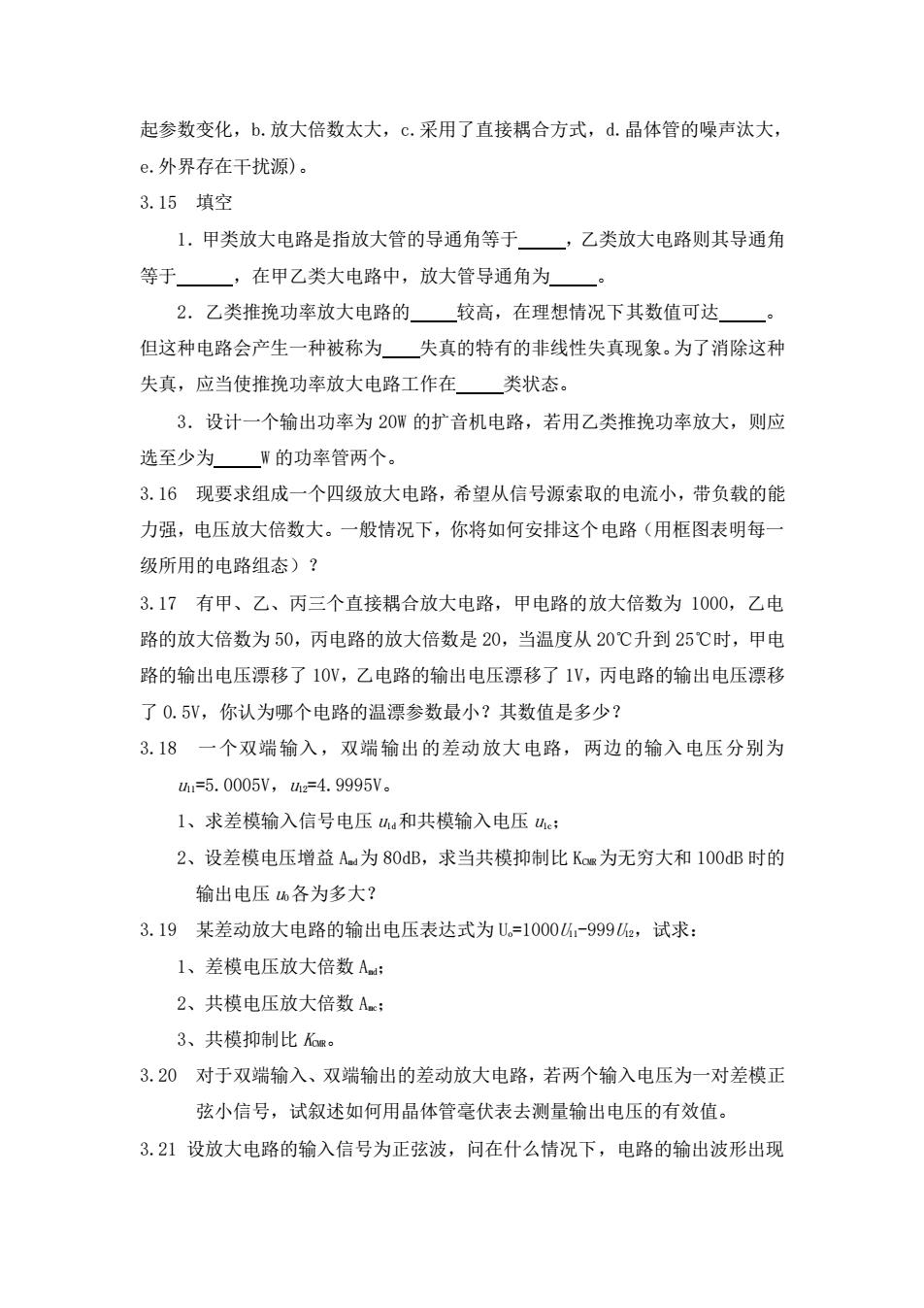

起参数变化，b.放大倍数太大，c.采用了直接耦合方式，d.晶体管的噪声汰大 e.外界存在干扰源)。 3.15填空 1.甲类放大电路是指放大管的导通角等于」，乙类放大电路则其导通角等于，在甲乙类大电路中，放大管导通角为 2.乙类推挽功率放大电路的较高，在理想情况下其数值可达。但这种电路会产生一种被称为失真的特有的非线性失真现象。为了消除这种失真，应当使推挽功率放大电路工作在类状态。 3.设计一个输出功率为20的扩音机电路，若用乙类推挽功率放大，则应选至少为W的功率管两个。 3.16现要求组成一个四级放大电路，希望从信号源索取的电流小，带负载的能力强，电压放大倍数大。一般情况下，你将如何安排这个电路（用框图表明每级所用的电路组态)？ 3.17有甲、乙、丙三个直接耦合放大电路，甲电路的放大倍数为1000，乙电路的放大倍数为50，丙电路的放大倍数是20，当温度从20℃升到25℃时，甲电路的输出电压漂移了10V,乙电路的输出电压漂移了1V,丙电路的输出电压漂移了0.5V,你认为哪个电路的温漂参数最小？其数值是多少？ 3.18一个双端输入，双端输出的差动放大电路，两边的输入电压分别为 h1=5.0005,h=4.9995V。 1、求差模输入信号电压M:和共模输入电压Me: 2、设差模电压增益A为80dB,求当共模抑制比Kas为无穷大和100dB时的输出电压6各为多大？ 3.19某差动放大电路的输出电压表达式为U。=10004,-999,试求： 1、差模电压放大倍数A: 2、共模电压放大倍数A: 3、共模抑制比化。 3.20对于双端输入、双端输出的差动放大电路，若两个输入电压为一对差模正弦小信号，试叙述如何用品体管毫伏表去测量输出电压的有效值。 3.21设放大电路的输入信号为正弦波，问在什么情况下，电路的输出波形出现

起参数变化，b.放大倍数太大，c.采用了直接耦合方式，d.晶体管的噪声汰大， e.外界存在干扰源)。 3.15 填空 1．甲类放大电路是指放大管的导通角等于，乙类放大电路则其导通角等于，在甲乙类大电路中，放大管导通角为。 2．乙类推挽功率放大电路的较高，在理想情况下其数值可达。但这种电路会产生一种被称为失真的特有的非线性失真现象。为了消除这种失真，应当使推挽功率放大电路工作在类状态。 3．设计一个输出功率为 20W 的扩音机电路，若用乙类推挽功率放大，则应选至少为 W 的功率管两个。 3.16 现要求组成一个四级放大电路，希望从信号源索取的电流小，带负载的能力强，电压放大倍数大。一般情况下，你将如何安排这个电路（用框图表明每一级所用的电路组态）？ 3.17 有甲、乙、丙三个直接耦合放大电路，甲电路的放大倍数为 1000，乙电路的放大倍数为 50，丙电路的放大倍数是 20，当温度从 20℃升到 25℃时，甲电路的输出电压漂移了 10V，乙电路的输出电压漂移了 1V，丙电路的输出电压漂移了 0.5V，你认为哪个电路的温漂参数最小？其数值是多少？ 3.18 一个双端输入，双端输出的差动放大电路，两边的输入电压分别为 u11=5.0005V，u12=4.9995V。 1、求差模输入信号电压 u1d和共模输入电压 u1c； 2、设差模电压增益 Amd为 80dB，求当共模抑制比 KCMR为无穷大和 100dB 时的输出电压 uO各为多大？ 3.19 某差动放大电路的输出电压表达式为 Uo=1000U11-999U12，试求： 1、差模电压放大倍数 Amd； 2、共模电压放大倍数 Amc； 3、共模抑制比 KCMR。 3.20 对于双端输入、双端输出的差动放大电路，若两个输入电压为一对差模正弦小信号，试叙述如何用晶体管毫伏表去测量输出电压的有效值。 3.21 设放大电路的输入信号为正弦波，问在什么情况下，电路的输出波形出现

既饱和又截止的失真？在什么情况下会出现交越失真？用波形示意图说明这两种失真的区别。 3.22简述如何测量互补对称功率放大电路的最大输出功率。要求所用仪器不超出常用实验仪器的范围（信号发生器、示波器、交流毫伏表、万用表、直流稳压电源。) 3.23小李有一台用0TL电路作功率输出级的录音机，最大输出功率为20"。机内扬声器（阻抗为8Q)已损坏。为了提高放音质量，拟改用外接音箱。但商店中只有10W、16Q和20W、4Q两种规格的音箱出售，不知道选用哪种好。请教甲，甲认为采用10W、162的为好，请教乙，乙认为这样会烧坏音箱，还是选用20W、 4Q的为好，请教丙，丙认为都不能采用，因为阻抗不匹配。问：从设备安全考虑，你认为上述两种音箱中哪一种可以采用（或都不能用）？如能用，有可能如何用？ 3.24回答下列问题 1.一个变压器耦合单管功率放大电路，负载上得到的最大功率Po=0.8W, 变压器功率n=0.8,电源电压Vcc=6Y,问该功率放大电路的最佳负载R'L应如何考虑？ 2.对0CL乙类功率放大电路，当输出信号电压大约是最大不失真输出电压的百分之几时，功放管的管耗最大？这时，每个管子的管耗大约是最大失真输出功率的百分之几？ 3.以两只3AD6C晶体管作为0TL输出级的乙类功放管，己知Vcc=24Y,R=8 Q。问上述型号的管子是否适用？(3AD6C的参数为Pa=10m,Ia-2A,Uma=50V)。以上各题均可忽略晶体管饱和压降Ua。 3.25当要求输出功率较大（例如50W以上）时，如果负载电阻很小(4Q以下) 或很大(30Q以上)，往往不采用0TL功率放大电路，而采用有输出变压器的推挽功率放大电路。试问这是为什么？ 3.26图3.26一个单端输入、单端输出的长尾式差动放大电路。已知晶体管的 B=B=100,Ue均为0.6V,r均为2402。求： 1)T、T静态的集电极电位（对地）a、U: 2)该电路的差模放大倍数A

既饱和又截止的失真？在什么情况下会出现交越失真？用波形示意图说明这两种失真的区别。 3.22 简述如何测量互补对称功率放大电路的最大输出功率。要求所用仪器不超出常用实验仪器的范围（信号发生器、示波器、交流毫伏表、万用表、直流稳压电源。） 3.23 小李有一台用 OTL 电路作功率输出级的录音机，最大输出功率为 20W。机内扬声器（阻抗为 8Ω）已损坏。为了提高放音质量，拟改用外接音箱。但商店中只有 10W、16Ω和 20W、4Ω两种规格的音箱出售，不知道选用哪种好。请教甲，甲认为采用 10W、16Ω的为好，请教乙，乙认为这样会烧坏音箱，还是选用 20W、 4Ω的为好，请教丙，丙认为都不能采用，因为阻抗不匹配。问：从设备安全考虑，你认为上述两种音箱中哪一种可以采用（或都不能用）？如能用，有可能如何用？ 3.24 回答下列问题 1．一个变压器耦合单管功率放大电路，负载上得到的最大功率 Po=0.8W，变压器功率ηT=0.8，电源电压 Vcc=6V，问该功率放大电路的最佳负载 R’L 应如何考虑？ 2．对 OCL 乙类功率放大电路，当输出信号电压大约是最大不失真输出电压的百分之几时，功放管的管耗最大？这时，每个管子的管耗大约是最大失真输出功率的百分之几？ 3．以两只 3AD6C 晶体管作为 OTL 输出级的乙类功放管，已知 Vcc=24V,RL=8 Ω。问上述型号的管子是否适用？（3AD6C 的参数为 PCM=10W, ICM=2A, U(BR)CEO=50V）。以上各题均可忽略晶体管饱和压降 UCE(sat)。 3.25 当要求输出功率较大（例如 50W 以上）时，如果负载电阻很小（4Ω以下）或很大（30Ω以上），往往不采用 OTL 功率放大电路，而采用有输出变压器的推挽功率放大电路。试问这是为什么？ 3．26 图 3.26 一个单端输入、单端输出的长尾式差动放大电路。已知晶体管的 1=2=100，UBE均为 0.6V，rbb’均为 240。求： 1） T1、T2静态的集电极电位（对地）UC1、UC2； 2）该电路的差模放大倍数 Aud

《模拟电子技术》课程教学资源（作业习题）第三章 多级放大电路（无答案）
