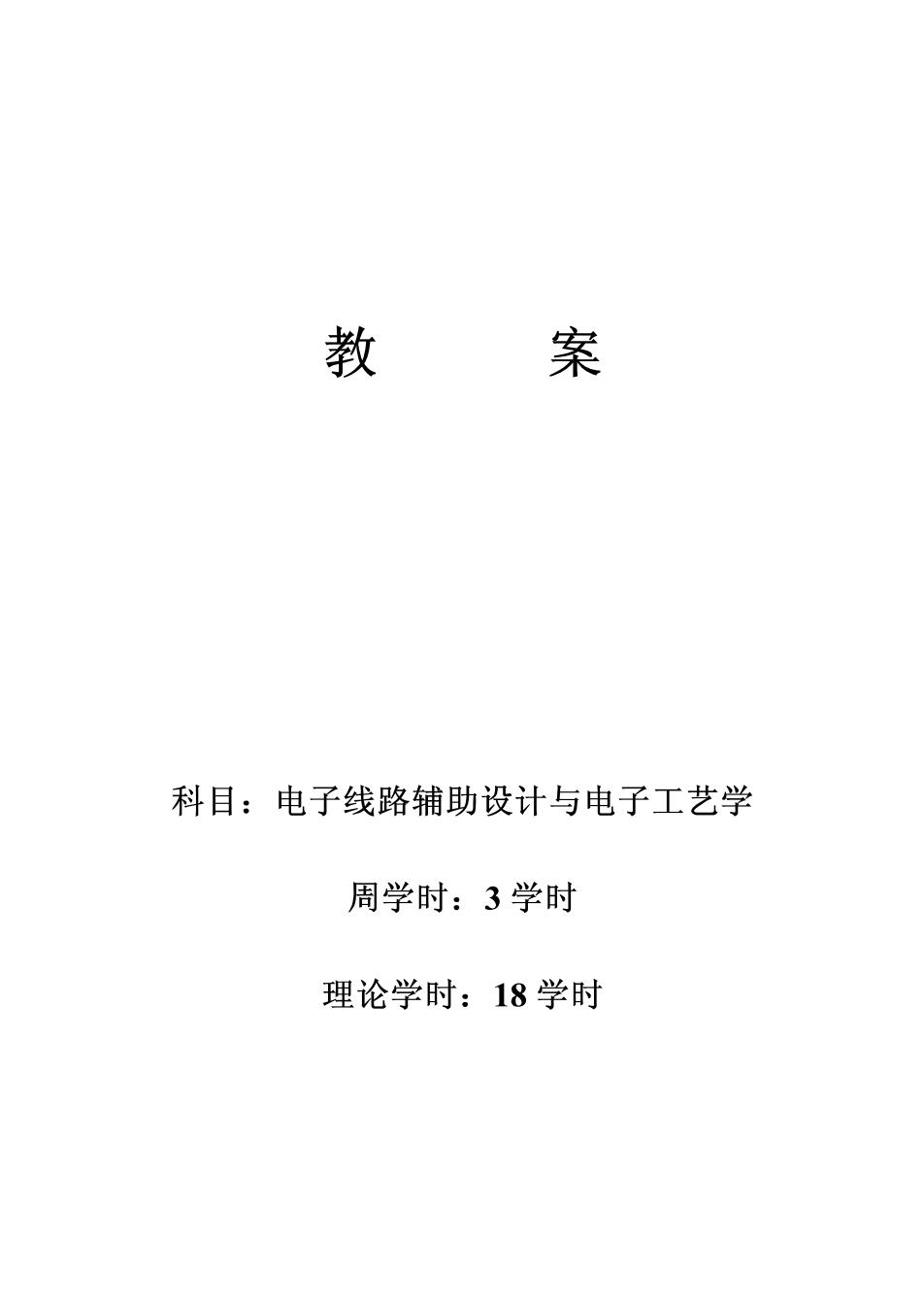

教 案 科目：电子线路辅助设计与电子工艺学 周学时：3学时 理论学时：18学时
教 案 姓名 学年第学期时间 节次 课程名称 EDA技术 授课专业及层次 生物医学工程本科 授课内容 EWB简介 学时数 3 教学目的 (I)了解EDA技术的概况及应用：(2)学握EWB软件的基本操作 重点 掌握EWB软件的基本操作 难点 自学内容 使用教具 多媒体软件教学 相关学科知识 教学法 多媒休演示讲授相关知识 讲授内容纲要、要求及时间分配 一，EDA(Electronics design automation)电子设计自动化 随着电子技术和计算机技术的发展，电子产品已与计算机紧密相连，电子产品 的智能化日益完善，电路的集成度越来越高，而产品的更新周期却越来越短。电子 设计自动化(EDA)技术，使得电子线路的设计人员能在计算机上完成电路的功能 设计、逻辑设计、性能分析、时序测试直至印制电路板的自动设计， 1.IEDA技术及其发展： EDA技术发展的三个阶段 5分钟 1)早期电子CAD阶段 20世纪70年代，屈于EDA技术发展初期。利用计算机、二维图形编辑与分析 的CAD工其，完成布图布线等高度重复性的繁杂工作。典型的设计软件如Tago布 线软件 5分钟 2)计算机辅助工程设计CAE阶段 20世纪80年代，出现了低密度的可编程逻辑器件(PAL一Programmable Array Logie和GAL一Generie Array Logie),相应的EDA开发工具只要解决电路设计没有 完成之前的功能检测等问题。80年代后期，EDA工具已经可以进行初级的设计描述， 综合、优化和设计结果验证
讲授内容纲要、要求及时间分配（附页） 3)电子设计自动化EDA阶段 5分钟 20世纪90年代，可编程逻辑器件迅速发，出现功能强大的全线EDA工具。具 有较强抽象描述能力的硬件描述语言(VHDL)及高性能综合工具的使用，使过去单 功能电子产品开发转向系统级电子产品开发 开始实现“概念驱动工程"(Concept Driver Engineering,.CDE)的梦想。 二、EDA的广义定义范围包括：（对每一种研究方向做一个简单的介绍） 15分钟 半导体工艺设计自动化 可编程器件设计自动化 电子系统设计自动化 印制电路板设计自动化（本学期课程的教学内容） 仿真与测试、故障诊断自动化（本学期课程的教学内容） 形式验证自动化 统称为EDA工程 三、传统设计方法的缺点： 10分钟 (简单介绍一下传统的自下而上的设计方法) 1.设计依赖手工和经验 2.设计依赖于现有的通用元器件。 3.设计后期的仿真和调试。 4.自下而上设计思想的局限。 5.设计实现周期长，灵活性差，效率低下。 四、EDA设计方法 设计思想不同： 10分钟 自上而下(Top-Down)的设计方法 自上而下是指将数字系统的整体逐步分解为各个子系统和模块，若子系统规模较 大，则还需要将子系统分解为更小的子系统和模块，层层分解，直至整个系统中各个 子系统关系合理，并便于逻辑电路的设计和实现为止 自上而下设计中可逐层描述，逐层仿真，保证满足系统指标
讲授内容纲要、要求及时间分配（附页》 五、EWB的特点： 10分钟 1,采用直观的图形界面创建电路：在计算机屏幕上模仿真实实验室的工作台，绘 制电路图需要的元器件、电路仿真需要的测试仪器均可直接从屏幕上选取： 2软件仪器的控制面板外形和操作方式都与实物相似，实时显示测量结果 3.EWB软件带有丰富的电路元件库，提供多种电路分析方法。 4.作为设计工具，它可以同其它流行的电路分析、设计和制板软件交换数据。 5.EWB还是一个优秀的电子技术训练工具，利用它提供的虚拟仪器可以用比实验 室中更灵活的方式进行电路实验，仿真电路的实际运行情况，熟悉常用电子仪器测量 方法。 六、EWB软件操作界面介绍 1.主窗口 5分钟 10分钟 2.莱单栏 3.工具栏（注意工具栏于菜单栏中命令的对应） 5分钟 4.元器件库（需要进行详细的介绍） 自定义库基本元件库体管库混和集纯路逻门电器指示件棒其它器件 35分钟 时'南图画@團 信号源库拟集成典路教字墨件库 仪器军 二极管库 数字集成电路库 控制器件车 元器件与仪器库总共有13类，对每一类库中的典型器件进行介绍，并详细说明名 类元器件参数的设置方法。 对于仪器库中的七种测量仪器详细介绍其功能及按钮的作用，及其测量中的注意 事项
讲授内容纲要、要求及时间分配（附页） 七、Electronics Workbench基本操作方法介绍 L.元器件操作 15分钟 元件选用：打开元件库栏，移动鼠标到需要的元件图形上，按下左键，将元件符 号拖拽到工作区， 元件的移动：用鼠标拖搜。 元件的旋转、反转、复制和删除：用鼠标单击元件符号选定，用相应的菜单、工具栏 或单击右键激活弹出菜单，选定需要的动作。 元器件参数设置：选定该元件，从右键弹出菜单中选Component Properties可以设 定元器件的标签(Label)、编号(Reference ID)、数值(Value)和模型参数(Model) 故障(Faul)等特性。 说明：①元器件各种特性参数的设置可通过双击元器件弹出的对话框进行：②编 号(Reference ID)通常由系统自动分配，必要时可以修改，但必须保证编号的唯一性： ③故障(Fault)选项可供人为设置元器件的隐含故障，包括开路(Open)、短路(Short)、 漏电(Leakage)、无放障(None)等设置.。 2.导线的操作 10分钟 主要包括：导线的连接、弯曲导线的调整、导线颜色的改变及连接点的使用。 连接：鼠标指向一元件的端点，出现小园点后，按下左键并拖拽导线到另一个元 件的端点，出现小园点后松开鼠标左键。 删除和改动：选定该导线，单击鼠标右键，在弹出装单中选delete。或者用鼠标 将导线的端点拖拽离开它与元件的连接点。 说明：①连接点是一个小圆点，存放在无源元件库中，一个连接点最多可以连接 来自四个方向的导线，而且连接点可以赋予标识：②向电路插入元器件，可直接将元 器件拖曳放置在导线上，然后释放即可插入电路中。 3.电路图选项的设置：Circuit/Schematic Option对话框可设置标识、编号、数值、模 型参数、节点号等的显示方式及有关栅格(Grid)、显示字体(Fonts)的设置，该设置 5分 对整个电路图的显示方式有效。其中节点号是在连接电路时，EWB自动为每个连接点 分配的。 八、小结 5分钟
