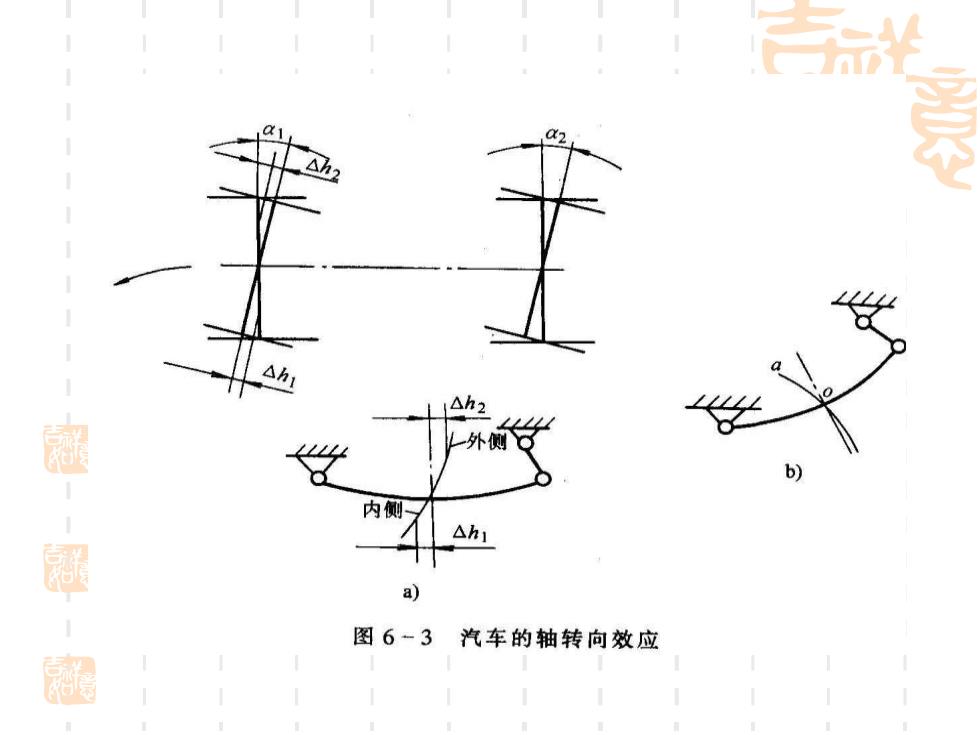

外 △h ) 图6-3汽车的轴转向效应
至王 前、后悬架均采用纵置钢板弹 簧非独立悬架的汽车转向行驶 时，内侧悬架处于减载而外侧 悬架处于加载状态，于是内侧 悬架受拉抻，外侧悬架受压缩 结果与悬架固定连接的车轴 (桥)的轴线相对汽车纵向中 心线偏转一角度a。如图a 》
前、后悬架均采用纵置钢板弹 簧非独立悬架的汽车转向行驶 时，内侧悬架处于减载而外侧 悬架处于加载状态，于是内侧 悬架受拉抻，外侧悬架受压缩， 结果与悬架固定连接的车轴 （桥）的轴线相对汽车纵向中 心线偏转一角度α。如图a

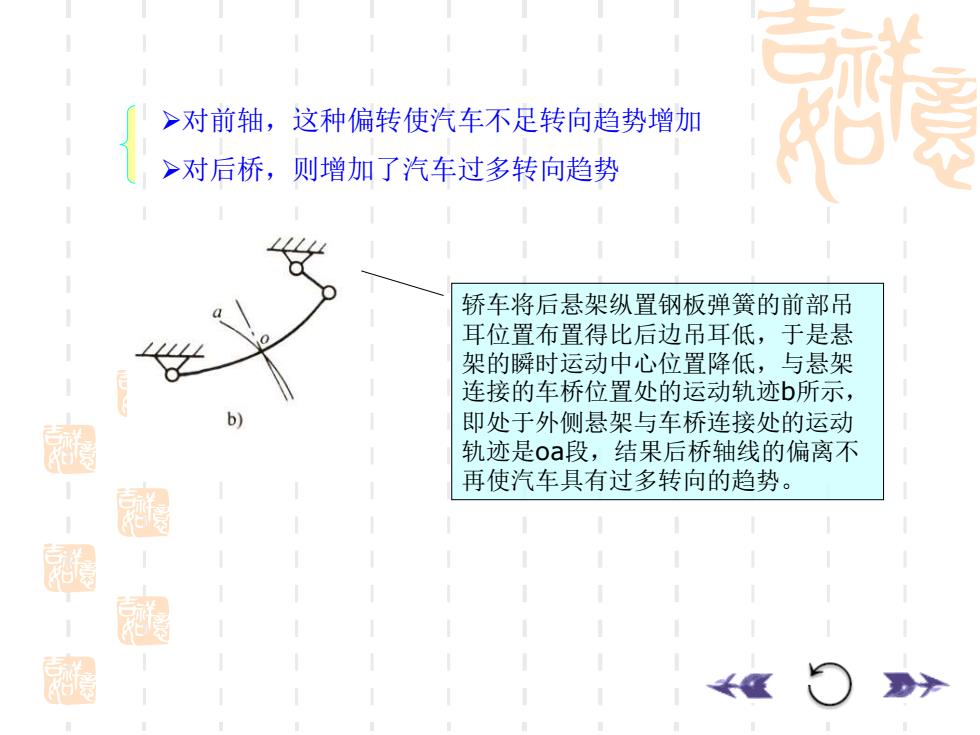

>对前轴，这种偏转使汽车不足转向趋势增加 >对后桥，则增加了汽车过多转向趋势 轿车将后悬架纵置钢板弹簧的前部吊 耳位置布置得比后边吊耳低，于是悬 架的瞬时运动中心位置降低，与悬架 连接的车桥位置处的运动轨迹b所示， 即处于外侧悬架与车桥连接处的运动 轨迹是oa段，结果后桥轴线的偏离不 再使汽车具有过多转向的趋势。 ←《○ 》
➢对前轴，这种偏转使汽车不足转向趋势增加 ➢对后桥，则增加了汽车过多转向趋势 轿车将后悬架纵置钢板弹簧的前部吊 耳位置布置得比后边吊耳低，于是悬 架的瞬时运动中心位置降低，与悬架 连接的车桥位置处的运动轨迹b所示， 即处于外侧悬架与车桥连接处的运动 轨迹是oa段，结果后桥轴线的偏离不 再使汽车具有过多转向的趋势

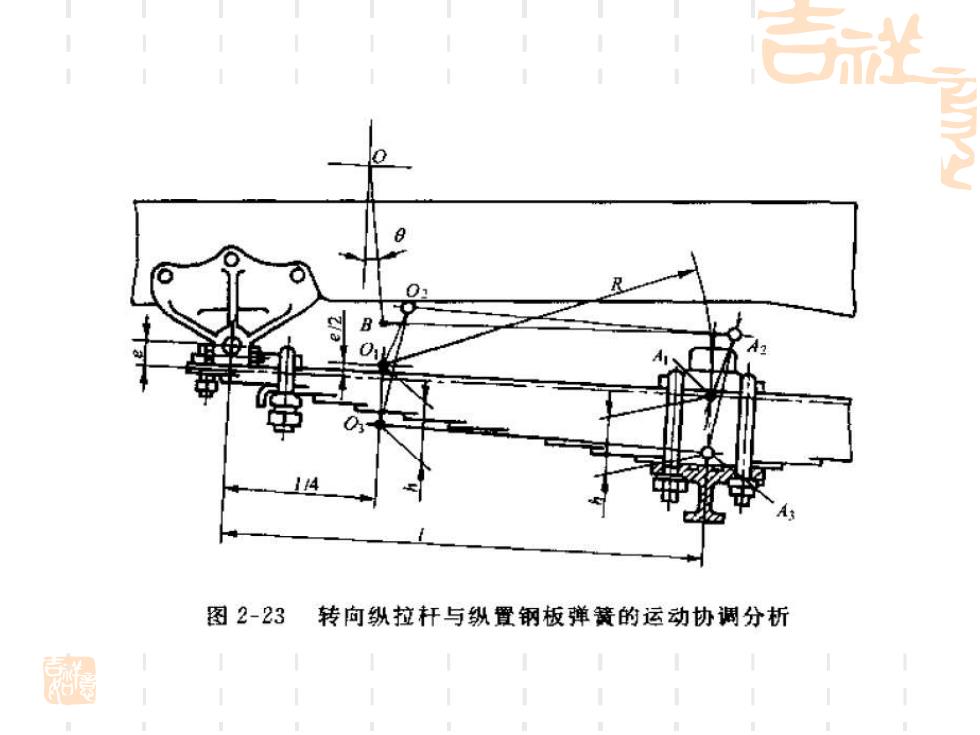

图2-23转向纵拉杆与纵置钢板弹簧的运动协调分析

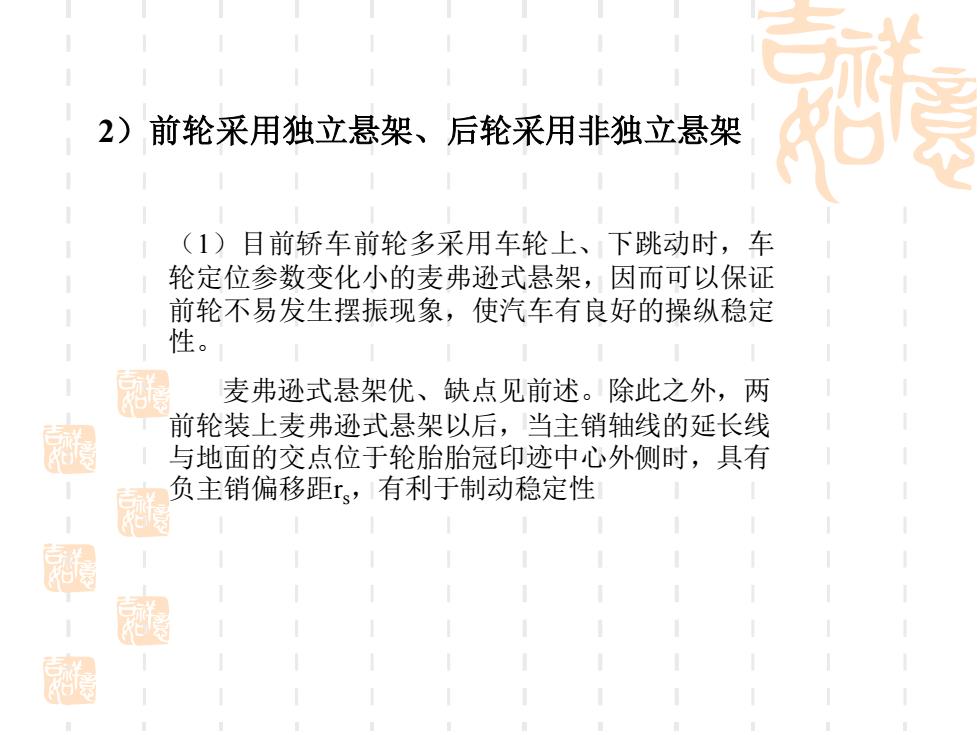

2)前轮采用独立悬架、后轮采用非独立悬架 (1)目前轿车前轮多采用车轮上、下跳动时，车 轮定位参数变化小的麦弗逊式悬架，因而可以保证 前轮不易发生摆振现象，使汽车有良好的操纵稳定 性。 麦弗逊式悬架优、缺点见前述。除此之外，两 图 前轮装上麦弗逊式悬架以后，当主销轴线的延长线 与地面的交点位于轮胎胎冠印迹中心外侧时，具有 负主销偏移距r,有利于制动稳定性
2）前轮采用独立悬架、后轮采用非独立悬架 （1）目前轿车前轮多采用车轮上、下跳动时，车 轮定位参数变化小的麦弗逊式悬架，因而可以保证 前轮不易发生摆振现象，使汽车有良好的操纵稳定 性。 麦弗逊式悬架优、缺点见前述。除此之外，两 前轮装上麦弗逊式悬架以后，当主销轴线的延长线 与地面的交点位于轮胎胎冠印迹中心外侧时，具有 负主销偏移距rs，有利于制动稳定性
