《Flexsim物流仿真实验》指导书 口▣☒ No Obfect Selec 另一种发现瓶颈的方法是查看每个过程的统计报表。如果上游的三个处理器总是繁忙，而检 验位常常空闲时，瓶颈很可能在三个处理器上。反之，如果检验站总是很忙，上游的处理器总是 空闲，则瓶颈可能是在检验站上。 运行此模型至少50000秒。然后停止模型，右键点击并选择属性来打开3个处理器中第1个 的属性视窗。 -mode 口回冈 加用户
《Flexsim 物流仿真实验》指导书 另一种发现瓶颈的方法是查看每个过程的统计报表。如果上游的三个处理器总是繁忙，而检 验位常常空闲时，瓶颈很可能在三个处理器上。反之，如果检验站总是很忙，上游的处理器总是 空闲，则瓶颈可能是在检验站上。 运行此模型至少 50000 秒。然后停止模型，右键点击并选择属性来打开 3 个处理器中第 1 个 的属性视窗。 26
《Flexsim物流仿真实验》指导书 选择统计分页。然后选状态分页。这将显示出实体的时间处于每个状态的百分率的饼图。 Processor194642 Properties Window 口回☒ State g0.0,0.09% 0) ang0.00.0%】 (00,.%) 应用确定取消 饼图表明这一工序的空闲时间占仿真时间的17.3%，而处理时间占82.7%。关闭这一视窗， 然后右键点击另两个处理器中的一个，再次进入它们的属性视窗，它们将有类似的结果。 在检验站点击右键，打开它的属性视窗。检验站的状态饼图如下。 Processor194647 Properties Window 口▣☒ 常规标签 统计 常规状态|内容1停留 State (180.8,1.2 0,98% buy00,0.0% d(0.0,0.0% y0.0,0.0% ting (o.0,o. a for operator (0.0,0.0%) g_for rter0.0,0.0% 0.0.0.0%) conveying (0.0,0.0%) 梦数 应用 定取消 27
《Flexsim 物流仿真实验》指导书 选择统计分页。然后选状态分页。这将显示出实体的时间处于每个状态的百分率的饼图。 饼图表明这一工序的空闲时间占仿真时间的 17. 3% ，而处理时间占 82.7％。关闭这一视窗， 然后右键点击另两个处理器中的一个，再次进入它们的属性视窗，它们将有类似的结果。 在检验站点击右键，打开它的属性视窗。检验站的状态饼图如下。 27
《Flexsim物流仿真实验》指导书 可以注意到，在仿真运行过程中，98.8%的时间检测器是在工作。由这些不同状态的图可以 得知，很明显瓶颈为检验站，而不是这3个处理站。 现在已经图示出瓶颈的位置了，问题是下一步应该怎么办呢？这取决于一些有关成本与获利 的对比因素，还有设施的未来目标。在将来，是否这些设备需要具备以更快的速度处理更多产品 的能力？在模型中，平均每5秒制造一个产品。检测器平均每5秒送一个成品到吸收器。这个平 均5秒的值，是可以通过4秒的检验周期和8020的发送策略来计算得到的。这样，在全部时间 中，模型的总能力下降。如果工厂要开始在这部分设备中处理更多的产品，也就是说发生器有更 高的到达速率（更低到达时间间隔）。那么如果不改变检测器，模型将持续积聚更多的部件，暂 存区的容量将持续增加，直到没有剩余空间。所以要修改这里，必须增加第二个检验站，因为它 是模型的瓶颈。 如果检验站的暂存区大小很重要，这成为另一个再增加一个检验站的原因。如果检验站暂存 区积聚很高的数量意味着成本很大，那么增加第2个检验站将是明智的，这将确保暂存区大小， 以及每个产品在该暂存区中的等待时间不会太高。来看一下该暂存区的统计数据。 右键点击该检验站暂存区，并选择属性。点击统计分页，并查看常规页。如下所示。 28
《Flexsim 物流仿真实验》指导书 28 可以注意到，在仿真运行过程中，98.8%的时间检测器是在工作。由这些不同状态的图可以 得知，很明显瓶颈为检验站，而不是这 3 个处理站。 现在已经图示出瓶颈的位置了，问题是下一步应该怎么办呢？这取决于一些有关成本与获利 的对比因素，还有设施的未来目标。在将来，是否这些设备需要具备以更快的速度处理更多产品 的能力？在模型中，平均每 5 秒制造一个产品。检测器平均每 5 秒送一个成品到吸收器。这个平 均 5 秒的值，是可以通过 4 秒的检验周期和 80/20 的发送策略来计算得到的。这样，在全部时间 中，模型的总能力下降。如果工厂要开始在这部分设备中处理更多的产品，也就是说发生器有更 高的到达速率（更低到达时间间隔）。那么如果不改变检测器，模型将持续积聚更多的部件，暂 存区的容量将持续增加，直到没有剩余空间。所以要修改这里，必须增加第二个检验站，因为它 是模型的瓶颈。 如果检验站的暂存区大小很重要，这成为另一个再增加一个检验站的原因。如果检验站暂存 区积聚很高的数量意味着成本很大，那么增加第 2 个检验站将是明智的，这将确保暂存区大小， 以及每个产品在该暂存区中的等待时间不会太高。来看一下该暂存区的统计数据。 右键点击该检验站暂存区，并选择属性。点击统计分页，并查看常规页。如下所示
《Flexsim物流仿真实验》指导书 Queue12 Properties Window 日@▣区 视景常规|标签统计 常规状态|内容停留1 内容 当前值：0.000 最大值：0.000 最小值：0.000 平均值：0.000 图形. 停留时间 最小值： 0.000 最大值：0.000 图形 平均值： 0.000 当前值：0.000 图形 吞吐量 输入量：0.000 输出量：0.000 设 内容时间图中采用历史数据的个数：100,000 时间直方图最低边界： 0.000 时间直方图最高边界： 100.000 时间直方图分段间隔： 20.000 厂显示置信区间为 5.0009% 回参数☐■应用」确定」取消 继续运行此模型，将会注意到这些数值随着仿真运行而改变。查看平均当前数量和平均逗留 时间数值。逗留时间指临时实体在暂存区中停留的时间。在此仿其的前期，暂存区的平均数量通 常较低，但随着仿真继续，它将达到较高的数值如200或300。如果200或300的平均暂存区大 小是无法承受的，那么就有必要增加第2个检验站。 随机性 在决定增加另一个检验站之前，先来做一些测试。既然一个来自发生器的产品平均每5秒到 达，而且平均每5秒一个产品到达吸收器，那么为什么暂存区会有的产品积聚呢？产品以其到达 的速度离开，这样在系统中似乎不应该有任何积聚。 9
《Flexsim 物流仿真实验》指导书 继续运行此模型，将会注意到这些数值随着仿真运行而改变。查看平均当前数量和平均逗留 时间数值。逗留时间指临时实体在暂存区中停留的时间。在此仿真的前期，暂存区的平均数量通 常较低，但随着仿真继续，它将达到较高的数值如 200 或 300。如果 200 或 300 的平均暂存区大 小是无法承受的，那么就有必要增加第 2 个检验站。 随机性 在决定增加另一个检验站之前，先来做一些测试。既然一个来自发生器的产品平均每 5 秒到 达，而且平均每 5 秒一个产品到达吸收器，那么为什么暂存区会有的产品积聚呢？产品以其到达 的速度离开，这样在系统中似乎不应该有任何积聚。 29

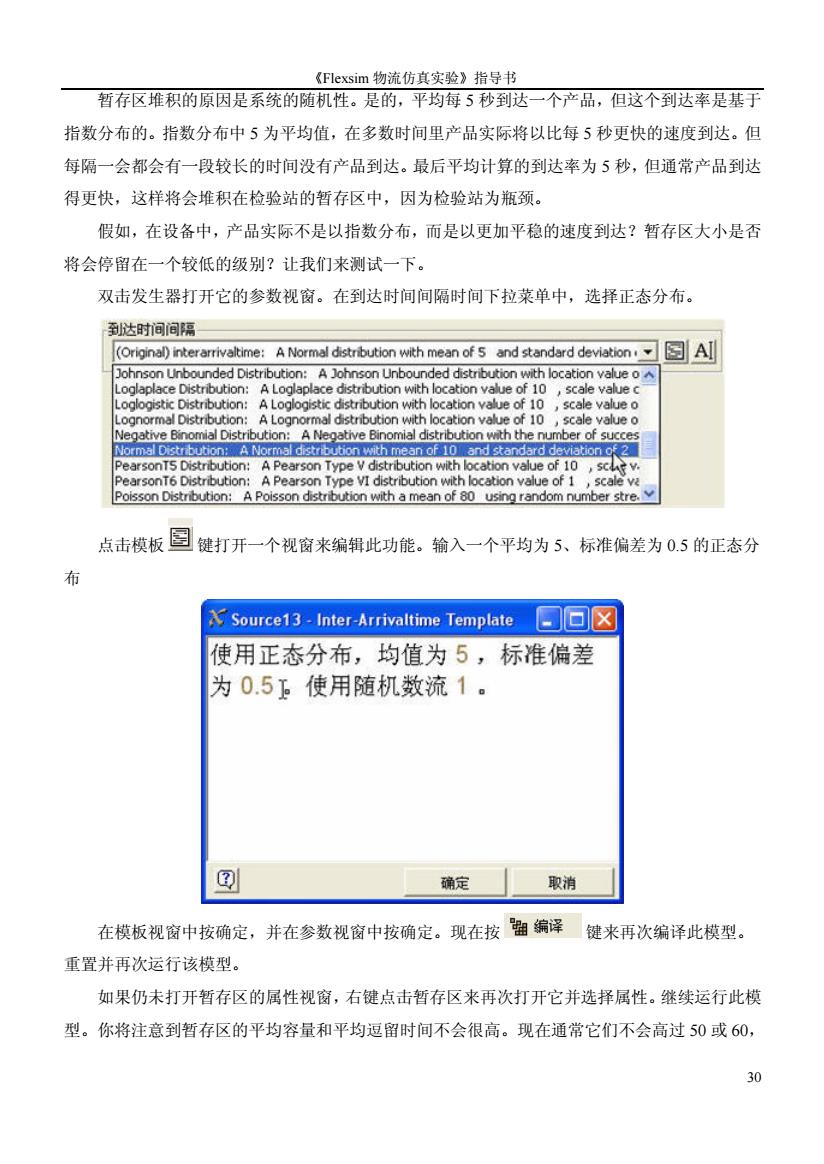

《Flexsim物流仿真实验》指导书 暂存区堆积的原因是系统的随机性。是的，平均每5秒到达一个产品，但这个到达率是基于 指数分布的。指数分布中5为平均值，在多数时间里产品实际将以比每5秒更快的速度到达。但 每隔一会都会有一段较长的时间没有产品到达。最后平均计算的到达率为5秒，但通常产品到达 得更快，这样将会堆积在检验站的暂存区中，因为检验站为瓶颈。 假如，在设备中，产品实际不是以指数分布，而是以更加平稳的速度到达？暂存区大小是否 将会停留在一个较低的级别？让我们来测试一下。 双击发生器打开它的参数视窗。在到达时间间隔时间下拉菜单中，选择正态分布。 到达时间间隔 tion value o Poisson Dstbuion:A Poissondsbution wth a mean of using random number stre 点击模板圆键打开一个视窗来编辑此功能。输入一个平均为5、标准偏差为0.5的正态分 Source13-Inter-Arrivaltime Template□▣☒ 使用正态分布，均值为5，标准偏差 为0.5使用随机数流1。 确定取消 在模板视窗中按确定，并在参数视窗中按确定。现在按塑编译键来再次编译此模型。 重置并再次运行该模型。 如果仍未打开暂存区的属性视窗，右键点击暂存区来再次打开它并选择属性。继续运行此模 型。你将注意到暂存区的平均容量和平均逗留时间不会很高。现在通常它们不会高过50或60， 30
《Flexsim 物流仿真实验》指导书 暂存区堆积的原因是系统的随机性。是的，平均每 5 秒到达一个产品，但这个到达率是基于 指数分布的。指数分布中 5 为平均值，在多数时间里产品实际将以比每 5 秒更快的速度到达。但 每隔一会都会有一段较长的时间没有产品到达。最后平均计算的到达率为 5 秒，但通常产品到达 得更快，这样将会堆积在检验站的暂存区中，因为检验站为瓶颈。 假如，在设备中，产品实际不是以指数分布，而是以更加平稳的速度到达？暂存区大小是否 将会停留在一个较低的级别？让我们来测试一下。 双击发生器打开它的参数视窗。在到达时间间隔时间下拉菜单中，选择正态分布。 点击模板 键打开一个视窗来编辑此功能。输入一个平均为 5、标准偏差为 0.5 的正态分 布 在模板视窗中按确定，并在参数视窗中按确定。现在按 键来再次编译此模型。 重置并再次运行该模型。 如果仍未打开暂存区的属性视窗，右键点击暂存区来再次打开它并选择属性。继续运行此模 型。你将注意到暂存区的平均容量和平均逗留时间不会很高。现在通常它们不会高过 50 或 60， 30
