《Flexsim物流仿真实验》指导书 Processor Parameters Window 习A 分 A 」7中包达 空用 在“处理时间”下拉菜单中，选择Epnntia Distrbuion(指数分布)”选项，然后按圆按 钮。默认的形状参数值是10秒。不改变该默认设定。这样，在我们的模型中，每个产品将被平 均处理10秒钟，处理时间服从指数分布。 Processor3-.Process Time Template□▣☒ 使用指数分布，位置参数为0，尺度参 数为10。使用随机数流1。 确定」取消 点击确定按钮来关闭模板视窗。到此为止，这是我们要对处理器所做的唯一改变。我们将在 21

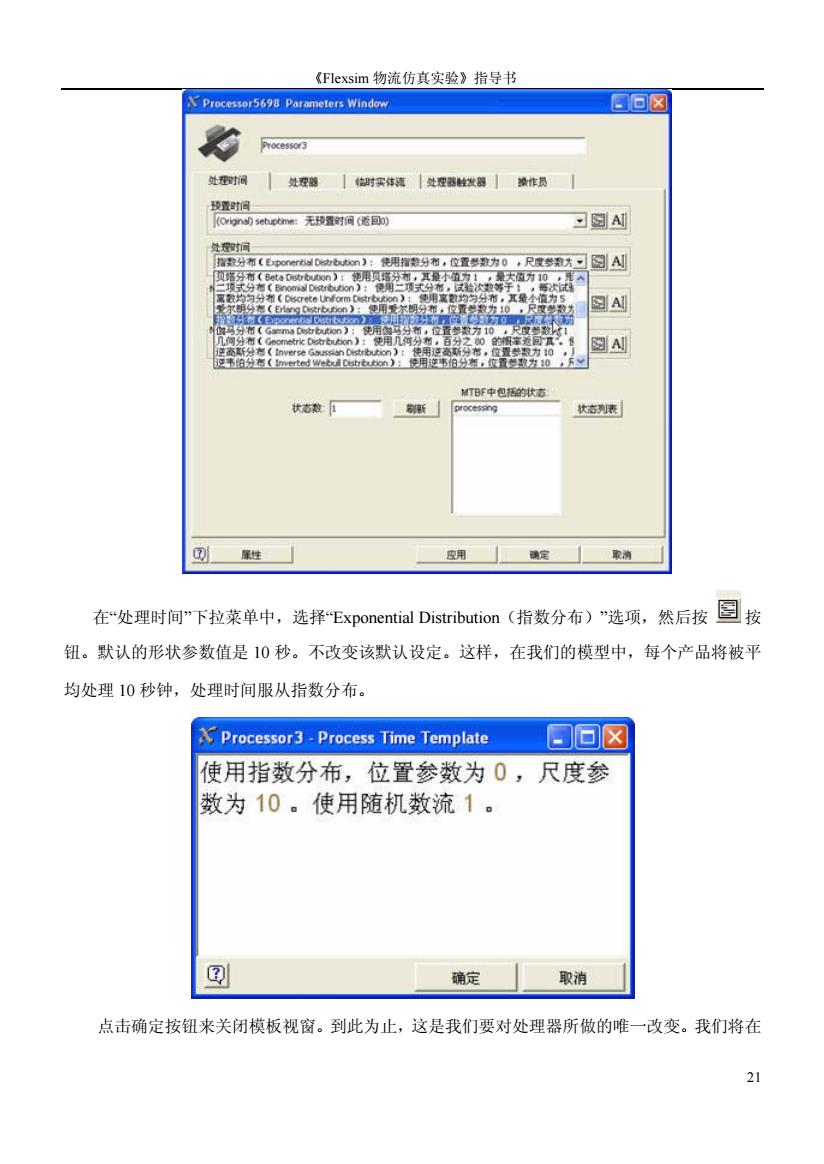

《Flexsim 物流仿真实验》指导书 在“处理时间”下拉菜单中，选择“Exponential Distribution（指数分布）”选项，然后按 按 钮。默认的形状参数值是 10 秒。不改变该默认设定。这样，在我们的模型中，每个产品将被平 均处理 10 秒钟，处理时间服从指数分布。 点击确定按钮来关闭模板视窗。到此为止，这是我们要对处理器所做的唯一改变。我们将在 21
《Flexsim物流仿真实验》指导书 后面的课程中采用一些其它选项。点击确定按钮关闭处理器的参数视窗。 对其它两个处理器重复这一步骤。 第10步：详细设置第二个暂存区 现在双击第二个暂存区打开其参数视窗。如同在第一个暂存区中所做的一样，我们需要模拟 一个无限容量的暂存区。在“最大容量”域段输入10000。然后按确定按钮关闭视窗。 第11步：设置检验站处理时间 现在需要指定检验站的处理时间和路径逻辑。双击该检验站打开其参数视窗。在“处理时间 分页中处理时间”菜单下，按圆按钮。这将又一次打开解释处理时间的当前选项的模板视窗。 改常数时间10为3。这样，在模型中，它将持续3秒（恒值不变）时间来检验产品是否有加工 缺陷。 2 Processor5698,Process Time Template▣☒ 返回一个为4的常值时间。 I 确定 取消 第12步：设置检验站的路径分配 现在需要设置该检验站将劣质产品送回到模型的开始端，将合格产品送到吸收器。在建立该 实体的连接时，应首先连接它至吸收器，然后将它连接回第一个暂存区。这个顺序可以使第一个 输出端口连接到吸收器，第二个输出端口连接到暂存区。现在，我们想按照某确定的百分比来安 排临时实体的路径。 点击该检验站的“临时实体流”分页。在“输出”面板中“送往端口”下拉菜单下，选择By Percentage((inputs)(按百分比（输入）)”选项。 22
《Flexsim 物流仿真实验》指导书 后面的课程中采用一些其它选项。点击确定按钮关闭处理器的参数视窗。 对其它两个处理器重复这一步骤。 第 10 步：详细设置第二个暂存区 现在双击第二个暂存区打开其参数视窗。如同在第一个暂存区中所做的一样，我们需要模拟 一个无限容量的暂存区。在“最大容量”域段输入 10000。然后按确定按钮关闭视窗。 第 11 步：设置检验站处理时间 现在需要指定检验站的处理时间和路径逻辑。双击该检验站打开其参数视窗。在“处理时间” 分页中“处理时间”菜单下，按 按钮。这将又一次打开解释处理时间的当前选项的模板视窗。 改常数时间 10 为 3。这样，在模型中，它将持续 3 秒（恒值不变）时间来检验产品是否有加工 缺陷。 第 12 步：设置检验站的路径分配 现在需要设置该检验站将劣质产品送回到模型的开始端，将合格产品送到吸收器。在建立该 实体的连接时，应首先连接它至吸收器，然后将它连接回第一个暂存区。这个顺序可以使第一个 输出端口连接到吸收器，第二个输出端口连接到暂存区。现在，我们想按照某确定的百分比来安 排临时实体的路径。 点击该检验站的“临时实体流”分页。在“输出”面板中 “送往端口”下拉菜单下，选择“By Percentage (inputs)（按百分比（输入））”选项。 22
《Flexsim物流仿真实验》指导书 送往端口 l)sendtoport:弟 可用〔打开所有端口) -图A 发送时实体到 随机病 A 中选择 公时实体 输出端口： 口）将临 国A 体发送到 的遥散分布发到 通过标签( 间接)： 然后按模板国按钮。这将再次打开选择流经路径策略的视窗。为端口1输入80%，端口2 为20%，意思是，将80%的产品，或者说制造合格的产品，从输出端口1输出到吸收器：而将 20%的产品，或者说，有制造缺陷的产品，从端口2送回第一个暂存区。 Processor5698-Send To Port Template日▣☒ 按照下列百分比将临时实体发送到输出 端口： 百分数 端口 80 20 2 0 0 0 45 0 0 7 确定 取消 按确定按钮关闭模板视窗。 还有一件可能想要做的事，就是对已通过检验站并已被送回第一个暂存区的实体进行可视 化。点击检验站的参数视窗中的处理器触发器”分页。在离开触发器下拉框中选择“Set Color(设 定颜色)”选项
《Flexsim 物流仿真实验》指导书 然后按模板 按钮。这将再次打开选择流经路径策略的视窗。为端口 1 输入 80%，端口 2 为 20%，意思是，将 80%的产品，或者说制造合格的产品，从输出端口 1 输出到吸收器；而将 20%的产品，或者说，有制造缺陷的产品，从端口 2 送回第一个暂存区。 按确定按钮关闭模板视窗。 还有一件可能想要做的事，就是对已通过检验站并已被送回第一个暂存区的实体进行可视 化。点击检验站的参数视窗中的“处理器触发器”分页。在离开触发器下拉框中选择 “Set Color（设 定颜色）”选项。 23
《Flexsim物流仿真实验》指导书 离开触发 (Original)exittrigger:Do nothing 图A 图AI Se olor br emkypr as A t ():blemtable 按国拉钮并输入coloblak作为临时实体要改变成为的颜色. ▣图 为临时实体tem指定颜色： colorblack 注希：如需指定随机颜色，采用colorrandom,否则，采用如下所示 的标准颜色命令， colorred(颜色红) colorpink(颜色粉红) colorgray(额色灰) colorgreen(颜色绿) colorblue(额色蓝) colorblack(颜色黑) coloryellow(颜色黄) colorwhite(额色白) colororange(颜色橘黄)colorteal(颜色凫蓝) 按确定按钮关闭此模板视窗。然后按检验站参数视窗中的确定按钮关闭之。 (4)模型编译与运行 第13步：编译 到此，已准备好编译，然后可以运行此模型了。 选择主视窗底部的翻编译按钮。 一旦编译过程完成，就准备重新设置并运行此模型。 第14步：重新设置该模型 点击主视窗左下角今重蛋按缸。对模型进行重置可以确保所有系统变量技设置回初始 值，并将模型中所有临时实体清除。 第15步：运行此模型 24
《Flexsim 物流仿真实验》指导书 按 按钮并输入 colorblack 作为临时实体要改变成为的颜色。 按确定按钮关闭此模板视窗。然后按检验站参数视窗中的确定按钮关闭之。 （4）模型编译与运行 第 13 步：编译 到此，已准备好编译，然后可以运行此模型了。 选择主视窗底部的 按钮。 一旦编译过程完成，就准备重新设置并运行此模型。 第 14 步：重新设置该模型 点击主视窗左下角 按钮。对模型进行重置可以确保所有系统变量被设置回初始 值，并将模型中所有临时实体清除。 第 15 步：运行此模型 24
《Flexsim物流仿真实验》指导书 选择主视窗底部中运行 按钮。 现在模型应该开始运行了。临时实体应该从第一个暂存区开始移动，进入3个处理器中的一 个，然后到第二个暂存区，再进入检验站，并从这里进入吸收器，也有一些被重新发送回第一个 暂存区。被发回的实体将变成黑色。 Perspective Vew1-model 日▣☒ 要停止模型运行，可随时按●止按钮。后面你将学到如何技特定时间长度和特定重 复次数来运行模型。当模型定义中用到随机分布时，多次运行模型是很重要的。 要加快或减慢模型运行速度，可左右移动视窗底部的运行速度滑动条。 仿真时间：0.00 方时帽真宾时得5习实糕发制情 移动此滑动条能改变仿真时间与真实时间的比率，它完全不会影响模型运行的结果。 现在已经完成了建模过程。来看一看这个模型产生的一些统计数字。 (5)模型实验 发现瓶颈 在描述系统时通常希望知道系统的瓶颈在那里。这里有几种途径。首先，你可以简单地观察 暂存区的长度。如果模型中的一个暂存区一直有很多的产品堆积，这是一个有用的迹象，表明流 程在该位置造成了系统的瓶颈。运行该模型时，将注意到第二个暂存区会经常有些产品等待加工， 而第一个暂存区的容量通常是20或更少，正如下图所看到的
《Flexsim 物流仿真实验》指导书 选择主视窗底部 按钮。 现在模型应该开始运行了。临时实体应该从第一个暂存区开始移动，进入 3 个处理器中的一 个，然后到第二个暂存区，再进入检验站，并从这里进入吸收器，也有一些被重新发送回第一个 暂存区。被发回的实体将变成黑色。 要停止模型运行，可随时按 按钮。后面你将学到如何按特定时间长度和特定重 复次数来运行模型。当模型定义中用到随机分布时，多次运行模型是很重要的。 要加快或减慢模型运行速度，可左右移动视窗底部的运行速度滑动条。 移动此滑动条能改变仿真时间与真实时间的比率，它完全不会影响模型运行的结果。 现在已经完成了建模过程。来看一看这个模型产生的一些统计数字。 （5）模型实验 发现瓶颈 在描述系统时通常希望知道系统的瓶颈在那里。这里有几种途径。首先，你可以简单地观察 暂存区的长度。如果模型中的一个暂存区一直有很多的产品堆积，这是一个有用的迹象，表明流 程在该位置造成了系统的瓶颈。运行该模型时，将注意到第二个暂存区会经常有些产品等待加工， 而第一个暂存区的容量通常是 20 或更少，正如下图所看到的。 25
