汽车理论实验指导书 龚国庆王准编 北京信息科技大学 车辆工程实验室 2007年10月
汽车理论实验指导书 龚国庆 王 准 编 北京信息科技大学 车辆工程实验室 2007 年 10 月
北京信息科技大学 机电与车辆工程系 《汽车理论》实验教学大纲 课程编号：2004B017 实验总学时：4 一、本课程的地位、任务及作用 汽车理论课程是车辆工程专业基础课，以汽车运动学为基础，以理论分析和试验研究 密切结合的方法，研究汽车主要使用性能与其结构参数之间的内在联系，探讨各种影响汽 车主要使用性能的因素，从而指出正确设计汽车，合理选用汽车，合理改装汽车，以及科 学有效地讲行汽车试验的途径。通过本课程的学习，使得学生能够为后续专业课程如，汽 车运用工程、汽车运输工程学、汽车设计基础等课程打下理论基础。也为今后在实际工作 中，合理选用汽车、改装 种汽车 (特种汽车、专用汽车和汽车装卸机械化)、新型汽车设 计、正确地进行汽车试验等创造条件。 二、实践教学的目的及学生应达到的实验能力标准 1.通过实验加深学生对基础理论知识的理解，促进所学知识向能力的转化：培养学生 的动手能力、观察能力、分析和解决问题能力以及科学求实精神与创新精神。 2。通过本课程的实验教学，使学生加深对课堂教学内容的理解，培养学生使用汽车性 能测试仪的能力和运用实验方法对汽车各种性能作出评价的能力。 三、学时分配 学时分配：本课程总学时为64，其中实验环节为4 教学文件：余志生《汽车理论》第三版，机械工业出版社，2004 四、主要设备与器材配置 主要设备有： 1.试验汽车一部： 2.DEE2010数据采集分析系统： 3.CDS-DL-1A撚油流量计； 4.KB103SV-100座垫传感器： ,S/S转向盘转角和力矩传感器。 5.Microstar雷达测速与距离传感器： 6.Rate Gyroscope(CRS02)硅位陀螺仪： 7.其他耗材、汽油等。 五、实验内容及基本要求 必开/ 序号 实验项目名称 实验内容与要求 实验类型 选开 1汽车尺寸参数的测定： 汽车一般参数的 2.汽车重量参数的测定 2 测定 3.汽车重心位置的测定 验证 选开 要求学生掌握实验方法、实验 步骤，并填写实验报告
北京信息科技大学 机电与车辆工程系 《汽车理论》实验教学大纲 课程编号：2004B017 实验总学时：4 一、本课程的地位、任务及作用 汽车理论课程是车辆工程专业基础课，以汽车运动学为基础，以理论分析和试验研究 密切结合的方法，研究汽车主要使用性能与其结构参数之间的内在联系，探讨各种影响汽 车主要使用性能的因素，从而指出正确设计汽车，合理选用汽车，合理改装汽车，以及科 学有效地进行汽车试验的途径。通过本课程的学习，使得学生能够为后续专业课程如，汽 车运用工程、汽车运输工程学、汽车设计基础等课程打下理论基础。也为今后在实际工作 中，合理选用汽车、改装各种汽车（特种汽车、专用汽车和汽车装卸机械化）、新型汽车设 计、正确地进行汽车试验等创造条件。 二、实践教学的目的及学生应达到的实验能力标准 1. 通过实验加深学生对基础理论知识的理解，促进所学知识向能力的转化；培养学生 的动手能力、观察能力、分析和解决问题能力以及科学求实精神与创新精神。 2. 通过本课程的实验教学，使学生加深对课堂教学内容的理解，培养学生使用汽车性 能测试仪的能力和运用实验方法对汽车各种性能作出评价的能力。 三、学时分配 学时分配：本课程总学时为 64，其中实验环节为 4 教学文件：余志生《汽车理论》第三版，机械工业出版社，2004 四、主要设备与器材配置 主要设备有： 1．试验汽车一部； 2．DEWE2010 数据采集分析系统； 3．CDS-DFL-1A 燃油流量计； 4．KB103SV-100 座垫传感器； 3．MSW/S 转向盘转角和力矩传感器； 5．Microstar 雷达测速与距离传感器； 6．Rate Gyroscope(CRS02)硅位陀螺仪； 7．其他耗材、汽油等。 五、实验内容及基本要求 序号 实验项目名称 学 时 实验内容与要求 实验类型 必开/ 选开 1 汽车一般参数的 测定 2 1.汽车尺寸参数的测定； 2.汽车重量参数的测定； 3.汽车重心位置的测定； 要求学生掌握实验方法、实验 步骤，并填写实验报告 验证 选开 1
北京信息科技大学 机电与车辆工程系 了解DEE2010数据采集分析 系统、CDS-DL-1A刑燃油流量 2 汽车燃料经济性 实验 2 计工作原理及使用方法：堂 综合 必开 汽车油耗试验的条件和方法， 实验数据处理方法。 了解DEE2010数据采集分析 系统的使用方法、车速与距离 汽车制动性实黔 2 传感器结构和工作原理 ,掌握 验证 必开 汽车制动性试验的方法，实验 数据处理方法。 掌握振动加速度的测量及数据 处理方法。通过加权加速府均 汽车平顺性实验 2 方根值对汽车行驶平顺性进有 评价， 学会使用汽车行驶平 验证 选开 性的实验仪器和设备，掌握实 验方法。 六、实验考核办法 1.实验报告内容包括 a)实验目的 b)实验所用仪器和设备 c)实验方法和步骤 ①)实验结果的处理 e)思考题 2.考核方式 )实验课按照实际操作考核、实验报告累计折算等方式进行考核。 b)实验课考核成绩按百分制或优、良、中、及格、不及格五个等级制评定 c)实验报告成绩占10%比例。 执笔：龚国庆 审阅：王国权

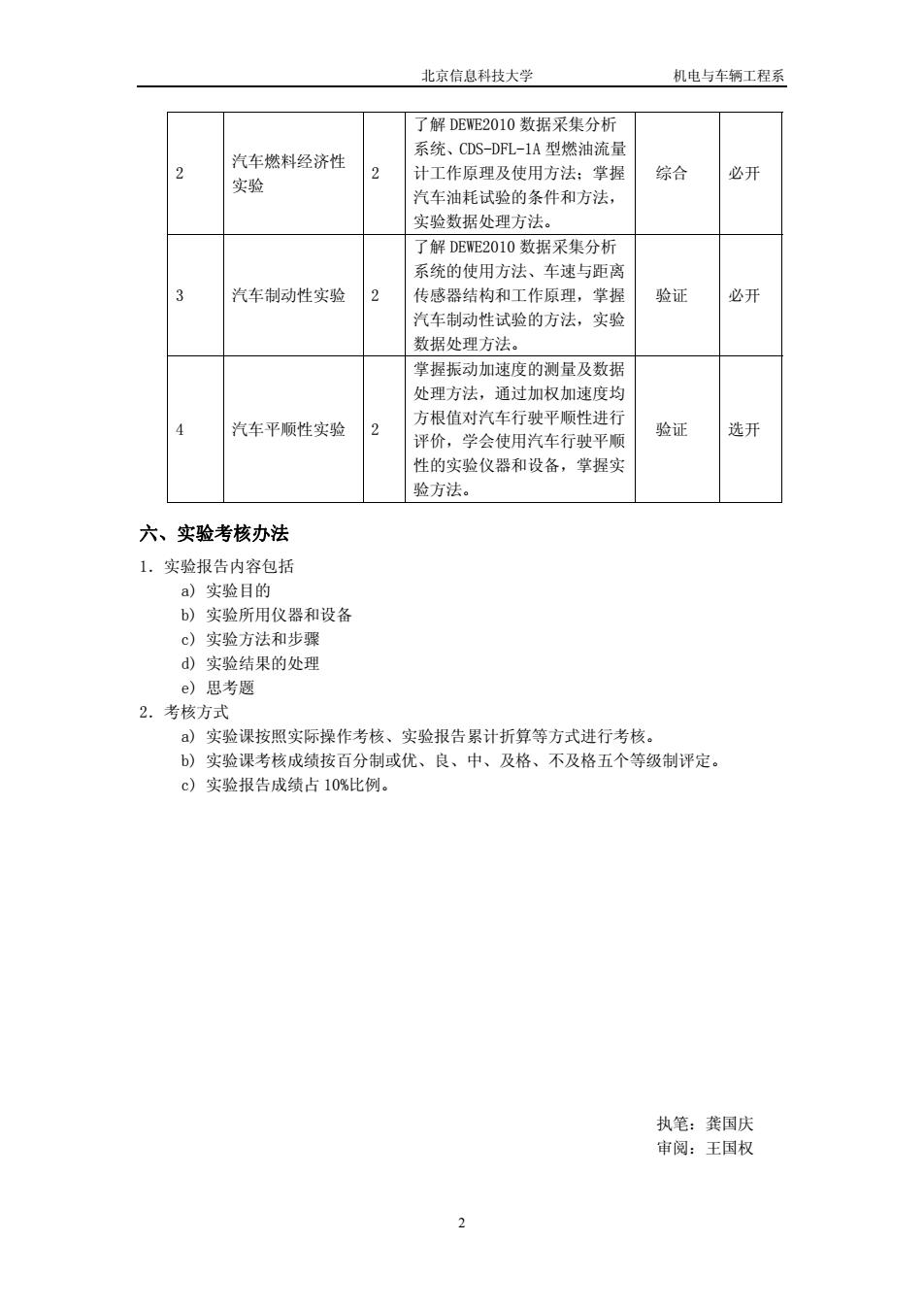

北京信息科技大学 机电与车辆工程系 2 汽车燃料经济性 实验 2 了解 DEWE2010 数据采集分析 系统、CDS-DFL-1A 型燃油流量 计工作原理及使用方法；掌握 汽车油耗试验的条件和方法， 实验数据处理方法。 综合 必开 3 汽车制动性实验 2 了解 DEWE2010 数据采集分析 系统的使用方法、车速与距离 传感器结构和工作原理，掌握 汽车制动性试验的方法，实验 数据处理方法。 验证 必开 4 汽车平顺性实验 2 掌握振动加速度的测量及数据 处理方法，通过加权加速度均 方根值对汽车行驶平顺性进行 评价，学会使用汽车行驶平顺 性的实验仪器和设备，掌握实 验方法。 验证 选开 六、实验考核办法 1．实验报告内容包括 a) 实验目的 b) 实验所用仪器和设备 c) 实验方法和步骤 d) 实验结果的处理 e) 思考题 2．考核方式 a) 实验课按照实际操作考核、实验报告累计折算等方式进行考核。 b) 实验课考核成绩按百分制或优、良、中、及格、不及格五个等级制评定。 c) 实验报告成绩占 10%比例。 执笔：龚国庆 审阅：王国权 2
北京信息科技大学 机电与车辆工程系 目录 实验教学大纲…(1) 实验学时安排…(4) 学生实验守则…(5) 实验一汽车一般参数的测定…(6)》 实验二汽车燃料经济性实验…(9) 实验三汽车制动性实验…(13) 实验四汽车平顺性实验… (16) 附件一： 实验报告1（格式）…(19) 实验报告2（格式）…(21) 实验报告3（格式） …(22 实验报告4（格式）…(23) 附件二：常用仪器和设备 1、DEWE-2010汽车性能综合测试系统…(24) 2、Microstar速度传感器…(25) 3、CDS-DL-1A撚油流量计… …(26) 4、ZD儿-1型便携式人体振动计…(27)
北京信息科技大学 机电与车辆工程系 目 录 实验教学大纲……………………………………………………………………（1） 实验学时安排……………………………………………………………………（4） 学生实验守则……………………………………………………………………（5） 实验一 汽车一般参数的测定……………………………………………………（6） 实验二 汽车燃料经济性实验……………………………………………………（9） 实验三 汽车制动性实验………………………………………………………（13） 实验四 汽车平顺性实验………………………………………………………（16） 附件一： 实验报告 1（格式）………………………………………………………………（19） 实验报告 2（格式）………………………………………………………………（21） 实验报告 3（格式）………………………………………………………………（22） 实验报告 4（格式）………………………………………………………………（23） 附件二：常用仪器和设备 1、DEWE-2010 汽车性能综合测试系统………………………………………（24） 2、Microstar 速度传感器……………………………………………………（25） 3、CDS-DFL-1A 燃油流量计……………………………………………………（26） 4、ZDJ-1 型便携式人体振动计…………………………………………………（27） 3
北京信息科技大学 机电与车辆工程系 实验学时安排 1.汽车总体参数的测定（选开） 2学时 2汽车燃科经济性实验（必开） 2学时 3.汽车制动性实验（必开） 2学时 4汽车平顺性实验（选开）》 2学时
北京信息科技大学 机电与车辆工程系 实验学时安排 1.汽车总体参数的测定（选开） 2 学时 2.汽车燃料经济性实验（必开） 2 学时 3.汽车制动性实验（必开） 2 学时 4.汽车平顺性实验（选开） 2 学时 4
